APIX Bullet M2 / M4 / M8 AF — профессиональные уличные IP-камеры с автофокусом (включая обновление 2026 года)
Уличные камеры 2, 4 и 8 Мпикс с моторизованным объективом, тревожным входом и релейным выходом. M2 / M4 2714 AF (II) — две редакции: до 2026 и с 2026 (60 кадров/сек., ИК до 80 м).
Модели семейства
APIX Bullet / M2 2714 AF IIДо 2026 года: 2 Мпикс, ИК до 50 м, корпус IK10, диапазон до -45 °С. Обновление 2026 года — ниже, отдельным блоком.
| Матрица и разрешение | 1/2.8’’ Progressive Scan CMOS 2M; 2 Мпикс (1920 x 1080) |
| Объектив | 2,7 – 13,5 мм, моторизованный с автофокусировкой; углы обзора 121° (wide) – 33,5° (tele) |
| ИК-подсветка | адаптивная, до 50 м, 850 нм |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 9 Вт |
| Корпус | уличный (IP67), вандалозащищенный (IK10) |
| Температура | от –45°С до +60°С |
| Вес | 920 г |
| Карта памяти | Micro SD (до 256 ГБ) |
| Аналоговый выход | нет |

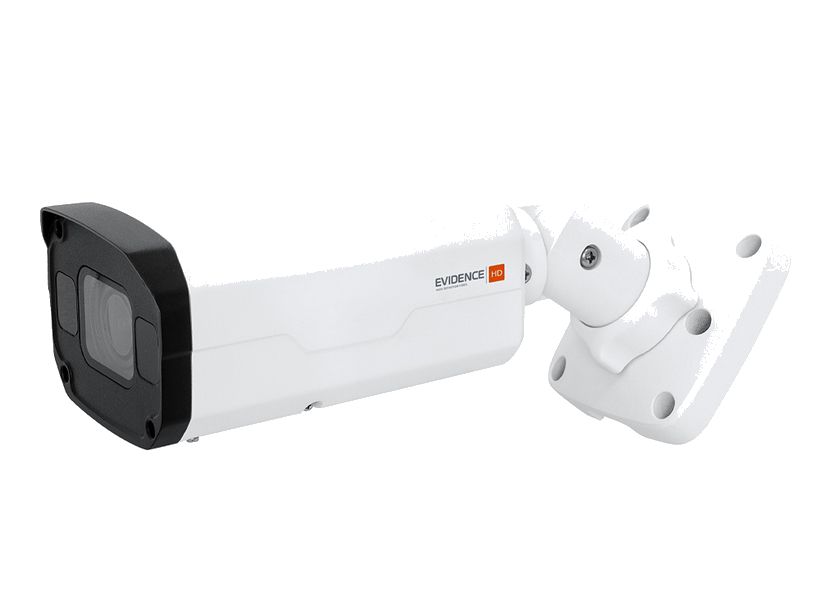

APIX Bullet / M4 2714 AF IIДо 2026 года: 4 Мпикс, тот же корпус IK10, ИК до 50 м. Обновление 2026 года — ниже, отдельным блоком.
| Матрица и разрешение | 1/3’’ Progressive Scan CMOS 4M; 4 Мпикс (2592 x 1520) |
| Объектив | 2,7– 13,5 мм, моторизованный с автофокусировкой; углы обзора 98° (wide) – 31° (tele) |
| ИК-подсветка | адаптивная, до 50 м, 850 нм |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 9 Вт |
| Корпус | уличный (IP67), вандалозащищенный (IK10) |
| Температура | от –45°С до +60°С |
| Вес | 920 г |
| Карта памяти | Micro SD (до 256 ГБ) |
| Аналоговый выход | нет |
APIX Bullet / M2 2714 AF (II), с 2026Обновление 2026 года: 2 Мпикс, 60 кадров/сек., P-Iris, два микрофона, ИК до 80 м, от -60 до +70 °С.
| Разрешение | 2 Мпикс (1920 х 1080), основной поток 1920 x 1080 |
| Чувствительность | 0,002 лк (цвет, F1.6, AGC) / 0 лк (ИК-подсветка) |
| Углы обзора | 99,2° x 53,6° (wide) – 32,3° x 18° (tele) |
| Потребление | 11 Вт |
| Матрица | 1/2.8’’ Progressive Scan CMOS |
| Объектив | моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.6, автодиафрагма P-Iris |
| Подсветка | адаптивная, до 80 м, 850 нм |
| WDR | аппаратная система, 130 дБ |
| Частота кадров (50/60 Гц) | 50 / 60 кадров/сек. |
| Сжатие, битрейт | Ultra H.265 / H.265 / H.264 / M-JPEG; 128 кбит/сек. – 16 Мбит/сек., CBR / VBR |
| Сеть | 10/100Mbit Ethernet (RJ-45); ONVIF Profile S, G, T, M |
| Аудио | 1 вход, 1 выход, 2 встроенных микрофона; двунаправленная передача G.711U / G.711A |
| Тревожные контакты, порт | 1 вход, 1 выход; RS485 |
| Питание | 12 В пост. / PoE (IEEE802.3 af), грозозащита 6 кВ |
| Корпус | металлический, IP67, IK10, обогрев стекла объектива |
| Температура | от -60 до +70 °С |
| Вес | 1 кг |
| Карта памяти | Micro SD (до 512 ГБ) |
| Аналоговый выход | нет |
APIX Bullet / M4 2714 AF (II), с 2026Обновление 2026 года: 4 Мпикс, матрица 1/2.8’’ (в редакции до 2026 — 1/3’’), 60 кадров/сек., P-Iris, два микрофона, ИК до 80 м.
| Разрешение | 4 Мпикс (2688 х 1520), основной поток 2688 x 1520 |
| Чувствительность | 0,003 лк (цвет, F1.6, AGC) / 0 лк (ИК-подсветка) |
| Углы обзора | 98,7° x 52,6° (wide) – 31° x 18° (tele) |
| Потребление | 10 Вт |
| Матрица | 1/2.8’’ Progressive Scan CMOS |
| Объектив | моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.6, автодиафрагма P-Iris |
| Подсветка | адаптивная, до 80 м, 850 нм |
| WDR | аппаратная система, 130 дБ |
| Частота кадров (50/60 Гц) | 50 / 60 кадров/сек. |
| Сжатие, битрейт | Ultra H.265 / H.265 / H.264 / M-JPEG; 128 кбит/сек. – 16 Мбит/сек., CBR / VBR |
| Сеть | 10/100Mbit Ethernet (RJ-45); ONVIF Profile S, G, T, M |
| Аудио | 1 вход, 1 выход, 2 встроенных микрофона; двунаправленная передача G.711U / G.711A |
| Тревожные контакты, порт | 1 вход, 1 выход; RS485 |
| Питание | 12 В пост. / PoE (IEEE802.3 af), грозозащита 6 кВ |
| Корпус | металлический, IP67, IK10, обогрев стекла объектива |
| Температура | от -60 до +70 °С |
| Вес | 1 кг |
| Карта памяти | Micro SD (до 512 ГБ) |
| Аналоговый выход | нет |
APIX Bullet / M8 2812 AF8 Мпикс, 4-кратный зум, корпус IK10.
| Матрица и разрешение | 1/2.8’’ Progressive Scan CMOS 8M; 8 Мпикс (3840 х 2160) |
| Объектив | 4-кратное оптическое приближение, 2,8 – 12 мм, моторизованный с автофокусировкой; углы обзора 107° (wide) — 29° (tele) |
| ИК-подсветка | адаптивная, до 50 м, 850 нм |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 10,5 Вт |
| Корпус | уличный (IP67), вандалозащищенный (IK10) |
| Температура | от –45°С до +60°С |
| Вес | 920 г |
| Карта памяти | Micro SD (до 256 ГБ) |
| Аналоговый выход | нет |
APIX Bullet / M4 AF4 Мпикс, более ранний корпус (IP66), диапазон до -60 °С.
| Матрица и разрешение | 1/3’’ OmniVision OV4689 CMOS 4M + HiSilicon 3516D; 4 Мпикс (2592 x 1520) |
| Объектив | 2,8 – 12 мм, моторизованный с автофокусировкой; углы обзора 90° (wide) – 28° (tele) |
| ИК-подсветка | до 30 м, 850 нм |
| Питание | 12 В пост. / PoE; 9 Вт |
| Корпус | уличный, класс защиты IP66 |
| Температура | от -60 до +60 °С |
| Вес | 930 г |
| Карта памяти | Micro SD |
| Аналоговый выход | нет |
APIX Bullet / M8 AF (объектив 3,6 – 11 мм)8 Мпикс, матрица 1/1.8’’ OmniVision OS08A10, 3-кратный зум, BNC-выход для монтажа.
| Матрица и разрешение | 1/1.8’’ OmniVision OS08A10 CMOS 8M; 8 Мпикс (3840 x 2160) |
| Объектив | 3-кратное оптическое увеличение, 3,6 – 11 мм, моторизованный с автофокусом; углы обзора 112° (wide) — 46° (tele) |
| ИК-подсветка | адаптивная, до 50 м, 850 нм |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 10 Вт |
| Корпус | уличный (IP67) |
| Температура | от –60°С до +60°С |
| Вес | 1000 г |
| Карта памяти | Micro SD (до 256 ГБ) |
| Аналоговый выход | BNC (для монтажа и первичной настройки обзора) |
Как это работает и подключается
- Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя Admin, пароль 1234. Пароль администратора рекомендуется сменить после первого подключения.
- Адрес назначают программой: M2 2714 AF II — ESC (EVIDENCE SEARCH CAMERA, кнопка [Поиск камер]); остальные — EVIDENCE Starter ([Поиск IP-камер EVIDENCE]).
- IP-адреса ПК и камеры должны быть в одной подсети для доступа через браузер.
- Приближение и фокус: на странице просмотра нажать кнопку панели управления — справа откроется панель с кнопками оптического приближения и фокусировки.
- Сброс пользовательских настроек кнопкой [Сброс] в веб-интерфейсе сбрасывает всё, кроме пароля администратора, сетевых настроек и системного времени. Перезагрузка занимает 30 секунд.
- Обновление ПО: файл .zip не переименовывать; во время обновления не отключать питание и не закрывать окно браузера.
- Обозначение «M2 / M4 2714 AF (II)» встречается в двух редакциях. До 2026: РЭ M2 II и M4 II (ИК до 50 м, от –45 до +60 °С, карта до 256 ГБ, 920 г, у M4 матрица 1/3’’). С 2026 («обновлённые модели 2026 года», лист характеристик): ИК до 80 м, от -60 до +70 °С, карта до 512 ГБ, 1 кг, матрица 1/2.8’’ у обеих, 60 кадров/сек., P-Iris, два микрофона, обогрев стекла, грозозащита питания 6 кВ.
- Видеоаналитика редакции 2026 по листу: обнаружение и классификация объектов (человек, автомобиль, немоторное транспортное средство), обнаружение лиц и атрибутов, пересечение линии, вход и выход из зоны, вторжение, подсчёт людей, распознавание скопления толпы.
- Редакция 2026: кронштейн с 3-координатной системой позиционирования — панорама 0 — 360°, наклон 0 — 90°, поворот 0 — 360°; в комплект не входят адаптеры на трубу APIX TUBEPLATE / S (II) и TUBEPLATE / DS и монтажная коробка APIX JBOX / S (II).
Монтаж
- Места отверстий размечают на поверхности, сверлят, ставят дюбели, камеру крепят самонарезающими винтами. Питание и сеть подключают, затем отпускают фиксирующие винты на кронштейне, поворачивают камеру и затягивают винты.
- Сеть: кабель категории 5 или выше, не более 100 метров. Для влагозащиты сетевого разъёма используют компоненты из комплекта поставки.
- Внешнее питание 12 В подключают к разъёму кабеля (стандарт 5,5 х 2,1 мм).
- Аудиовход — микрофон, аудиовыход — усилитель или динамики, оба со своим питанием. Тревожные и исполнительные устройства подключаются к разъёмам тревожных контактов.
- Карта Micro SD: открыть панель доступа, карту вставить в разъём на рабочем модуле камеры.
Примеры
Объект, где камеру нельзя трогать после монтажа
Приближение и фокус задаются из веб-интерфейса: кнопка справа от окна просмотра открывает панель с кнопками зума и фокуса.
Подключение сигнализации
Один тревожный вход и один релейный выход у всех исполнений; действия при тревоге настраиваются в веб-интерфейсе.
Перенос настроек на десяток камер
Раздел «Сброс настроек, перезагрузка, обновление» даёт экспорт и импорт файла конфигурации — быстрее, чем настраивать каждую заново.
Частые вопросы
Где кнопка аппаратного сброса?
В РЭ этих моделей аппаратная кнопка не описана. Сброс — из веб-интерфейса кнопкой [Сброс], пароль администратора, сеть и время при этом сохраняются. В листе характеристик редакции 2026 у разъёма карты памяти указана кнопка сброса настроек.
Сколько камера перезагружается?
30 секунд, по РЭ M2 2714 AF II.
Чем отличаются исполнения II?
Корпусом IK10 и диапазоном от –45°С до +60°С, ИК-подсветкой до 50 м и картой до 256 ГБ.
Чем M2 / M4 2714 AF (II) с 2026 года отличаются от прежних M2 / M4 2714 AF II?
Тем же названием, но обновлённым железом: 60 кадров/сек., P-Iris, два встроенных микрофона, обогрев стекла объектива, ИК до 80 м (было 50 м), от -60 до +70 °С (было от –45 до +60 °С), карта до 512 ГБ (было 256 ГБ), вес 1 кг (было 920 г); у M4 матрица 1/2.8’’ вместо 1/3’’.
Нюансы и грабли
- После установки карты памяти камеру нужно перезагрузить (раздел Настройки, Система, Обновление); извлекать карту только при отключённом питании.
- PoE не заработает без PoE-коммутатора или PoE-инжектора.
- У M8 AF с матрицей OS08A10 видеовыход BNC нужен на время монтажа и первичной настройки области обзора; в остальных исполнениях аналогового выхода нет.
- Углы обзора объективов 2,7 – 13,5 мм у M2 II и M4 II разные (121°—33,5° и 98°—31°): у 4 Мпикс поле уже. Кадр проверять на объекте.
- Ремонтировать камеру самому нельзя; самовольные изменения лишают гарантии.
- Редакция «с 2026» описана только листом характеристик, без руководства: порядок монтажа, подключения и настройки берут из РЭ M2 II и M4 II (до 2026) и перед запуском сверяют с камерой.
- Не путать редакции при заказе и проектировании: у одного обозначения «M2 / M4 2714 AF (II)» ИК-подсветка 50 м и 80 м, температура от –45 и от -60 °С, вес 920 г и 1 кг, карта 256 и 512 ГБ.
- Вес 1 кг в листе 2026 указан один на обе модели, а потребление разное: 11 Вт у M2 и 10 Вт у M4.
