Evidence · IP-камеры

APIX Bullet SFP — уличные IP-камеры с комбинированным портом RJ45 / SFP (S8, L5)

Уличные камеры 4 и 8 Мпикс с портом для витой пары или оптоволокна (встроенный медиаконвертер, до 20 км), питанием 24 В, IP67 и IK10 и моторизованным объективом.

Уличные IP-камеры APIX Bullet SFP с портом RJ45 / SFP

Модели семейства

APIX Bullet / S8 2713 NY SFP8 Мпикс, объектив 2,7 – 13,5 мм F1.2, подсветка ИК и видимым светом.

Матрица и разрешение	1/1.8’’ Progressive Scan CMOS; 8 Мпикс (3840 х 2160)
Объектив	моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.2
Чувствительность	0,001 лк (цвет, F1.2, AGC) / 0,0005 лк (ч/б, F1.2, AGC) / 0 лк (подсветка)
Подсветка	ИК: до 50 м, подсветка лица до 5 м, видимый свет: до 30 м, подсветка лица до 5 м
Питание	24 В пост. / 24 В перем., реверс питания (12 пост., 100 мА); потребление 22 Вт
Сеть	комбинированный RJ45 (10/100М) / SFP, встроенный одномодовый одноволоконный медиаконвертер, FC, 10/100M, 1310T/1550R, 20 км
Корпус	металлический, IP67, IK10
Температура	от -40 до +50 °С
Вес	1,5 кг
Тревога и аудио	3 входа, 2 выхода; 2 микрофона, динамик, 2 входа аудио, 1 выход аудио; RS485; Micro SD (256 ГБ макс.)

APIX Bullet / L5 2713 AF SP4 Мпикс, тот же объектив 2,7 – 13,5 мм F1.2.

Матрица и разрешение	1/1.8’’ Progressive Scan CMOS; 4 Мпикс (2688 х 1520)
Объектив	моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.2
Чувствительность	0,0003 лк (цвет, F1.2, AGC) / 0,0002 лк (ч/б, F1.2, AGC) / 0 лк (подсветка)
Подсветка	ИК: до 50 м, подсветка лица до 5 м, видимый свет: до 30 м, подсветка лица до 5 м
Питание	24 В пост. / 24 В перем., реверс питания (12 пост., 100 мА); потребление 21 Вт
Сеть	комбинированный RJ45 (10/100М) / SFP, встроенный одномодовый одноволоконный медиаконвертер, FC, 10/100M, 1310T/1550R, 20 км
Корпус	металлический, IP67, IK10
Температура	от -40 до +50 °С
Вес	1,5 кг
Тревога и аудио	3 входа, 2 выхода; 2 микрофона, динамик, 2 входа аудио, 1 выход аудио; RS485; Micro SD (256 ГБ макс.)

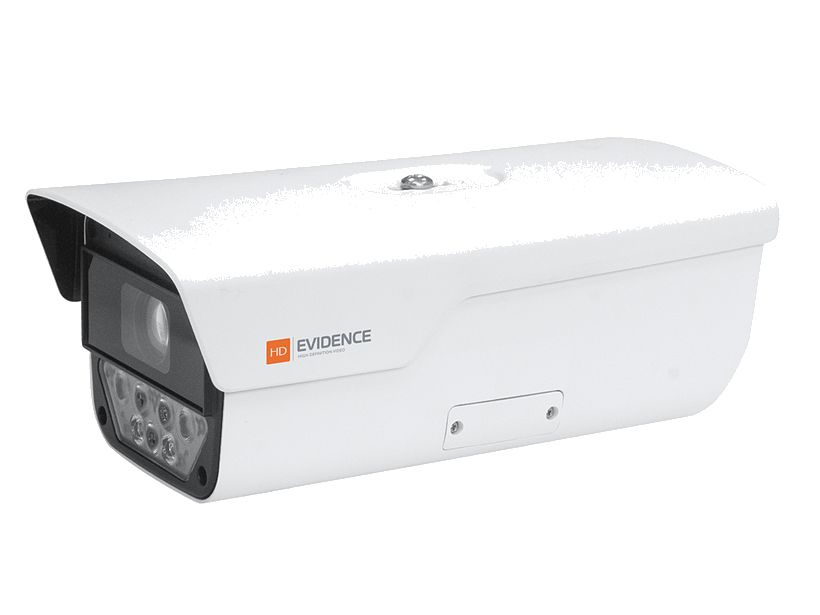

APIX 4ZBullet / L5 SP4 Мпикс, длиннофокусный объектив 8 – 32 мм F1.6, подсветка дальше.

Матрица и разрешение	1/1.8’’ Progressive Scan CMOS; 4 Мпикс (2688 х 1520)
Объектив	моторизованный с автофокусировкой, 8 – 32 мм, F1.6
Чувствительность	0,0005 лк (цвет, F1.6, AGC) / 0,0003 лк (ч/б, F1.6, AGC) / 0 лк (подсветка)
Подсветка	ИК: до 100 м, подсветка лица до 12 м, видимый свет: до 50 м, подсветка лица до 8 м
Питание	24 В пост. / 24 В перем., реверс питания (12 пост., 100 мА); потребление 21 Вт
Сеть	комбинированный RJ45 (10/100М) / SFP, встроенный одномодовый одноволоконный медиаконвертер, FC, 10/100M, 1310T/1550R, 20 км
Корпус	металлический, IP67, IK10
Температура	от -40 до +50 °С
Вес	1,5 кг
Тревога и аудио	3 входа, 2 выхода; 2 микрофона, динамик, 2 входа аудио, 1 выход аудио; RS485; Micro SD (256 ГБ макс.)

Как это работает и подключается

Статический адрес по умолчанию 192.168.0.250, маска 255.255.255.0. DHCP на камере включён по умолчанию: если в сети есть DHCP-сервер, камера может получить другой адрес — его и нужно использовать для входа.
Вход через веб-интерфейс: РЭ рекомендует Google Chrome версии 105 или более поздней. При первом входе ставится подключаемый модуль (закройте все браузеры на время установки); вручную его можно скачать по адресу http://IP address/ActiveX/Setup.exe.
Имя и пароль по умолчанию Admin / 1234. После первого входа открывается окно Change Password: пароль от 9 до 32 символов, содержащий цифры, буквы и специальные символы, плюс адрес электронной почты для восстановления пароля (кнопка Forgot Password).
Аналитика (MOD-Algorithms): отслеживание до 40 одновременных целей, распознавание людей (пол, возраст, маска, очки, головной убор) и транспорта (тип, марка, цвет, номер), пересечение линии периметра, вход в зону, выход из зоны, подсчёт людей, скопление людей и очередь.
ONVIF Profile S, Profile G, Profile T, Profile M. Порт RS485 служит для PTZ-управления, OSD, записи звука, управления подсветкой; параметры порта на камере и на внешнем устройстве должны совпадать.

Монтаж

Настенный кронштейн в комплект не входит. Аксессуары покупаются отдельно: адаптер на трубу APIX TUBEPLATE / BSP, настенный кронштейн APIX WALLMOUNT / BSP, наклонно-поворотный кронштейн APIX POLEMOUNT / BSP.
Питание — 24 В постоянного или переменного тока; поддерживается реверс питания (12 пост., 100 мА), есть защита от скачков напряжения и короткого замыкания. Потребление 21 – 22 Вт.
Сетевой порт комбинированный: RJ45 (10/100М) или SFP со встроенным одномодовым одноволоконным медиаконвертером, FC, 1310T/1550R, на 20 км.

Примеры

Удалённый объект без шкафа с медиаконвертером

SFP-порт позволяет подключить оптическую линию к самой камере, поэтому на удалённых труднодоступных объектах можно обойтись без промежуточного оборудования.

Трафик и распознавание

Видеоаналитика заявлена для мониторинга автомобильного, пешеходного или смешанного трафика: распознавание номера, марки, цвета.

Частые вопросы

Какой пароль по умолчанию?

Admin / 1234; при первом входе система потребует сменить пароль (9 – 32 символа, цифры, буквы и спецсимволы).

Чем отличаются S8, L5 AF SP и 4ZBullet L5 SP?

S8 — 8 Мпикс, L5 AF SP — 4 Мпикс с тем же объективом 2,7 – 13,5 мм, 4ZBullet L5 SP — 4 Мпикс с объективом 8 – 32 мм и подсветкой до 100 м.

Нюансы и грабли

Питание 24 В (пост. или перем.), а не 12 В, как у большинства камер APIX; PoE в листе не заявлено.
Руководство общее для нескольких моделей и описывает операции «по модели»: часть функций (PTZ, серийные порты) может быть недоступна на отдельных камерах.
Этого листа недостаточно для монтажа: в документах нет схемы клемм и порядка установки; смотрите паспорт изделия из комплекта.
