APIX Dome E2 / E3 / E4 — купольные IP-камеры для помещений с врезным монтажом
Четыре модульные купольные камеры 2, 3 и 4 Мпикс для помещений: ИК-подсветка 30 – 40 м, питание 12 В или PoE, монтаж накладной или врезной.
Модели семейства
APIX Dome / E22 Мпикс, варифокальный объектив, без тревожных контактов и аудио.
| Матрица и разрешение | 1/2.7’’ Aptina AR0237 CMOS 2M + процессор HiSilicon 3516Cv300; 2 Мпикс (1920 х 1080) |
| Объектив | варифокальный 2,8 — 12 мм; углы обзора 103° (wide) — 34° (tele) |
| ИК-подсветка | дальность до 30 м |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 3 Вт без подсветки / 5 Вт с подсветкой |
| Корпус | для помещений, с возможностью врезного монтажа |
| Температура | от −10°С до +50°С |
| Вес | 450 г |
| Тревога и аудио | нет |
| Карта памяти | в таблице нет; в описании – поддержка карт Micro SD |

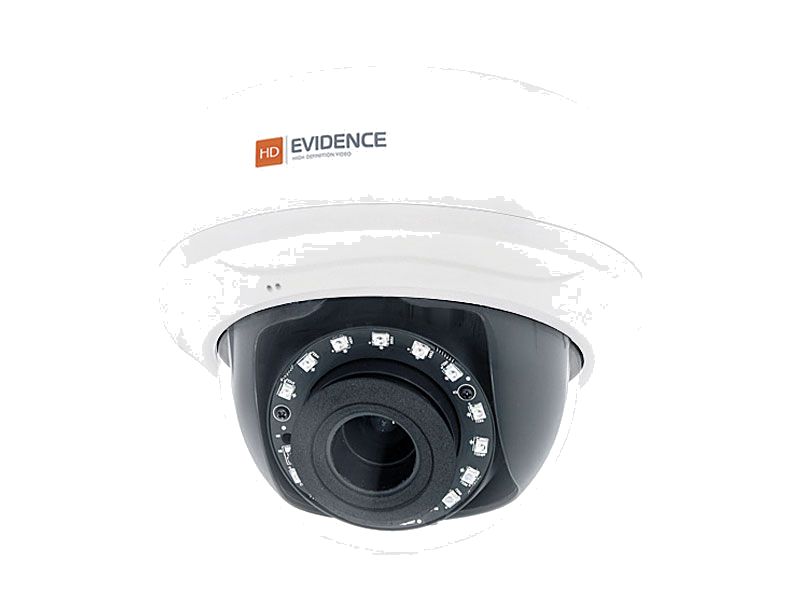

APIX Dome / E2 WDR AF2 Мпикс, Sony Starvis IMX291, моторизованный объектив, тревожные контакты, встроенный микрофон.
| Матрица и разрешение | 1/2.8’’ Sony Starvis IMX291 CMOS 2M; 2 Мпикс (1920 х 1080), 50 кадров/сек. |
| Объектив | 2,7 – 12 мм, моторизованный с автофокусом; углы обзора 95° (wide) — 35° (tele) |
| ИК-подсветка | дальность до 30 м |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 3 Вт без подсветки / 5 Вт с подсветкой |
| Корпус | для помещений, с возможностью врезного монтажа |
| Температура | от -10°С до +50 °С |
| Вес | 450 г |
| Тревога и аудио | 1 тревожный вход, 1 релейный выход; встроенный микрофон, линейный аудиовход (RCA) |
| Карта памяти | Micro SD; тестовый выход (RCA) |
APIX Dome / E3 2713 AF3 Мпикс, моторизованный объектив F1.6, диапазон от −30 °С.
| Матрица и разрешение | 1/2.7’’ Progressive Scan CMOS; 3 Мпикс (2304 x 1296) |
| Объектив | 2,7 – 13,5 мм, моторизованный с автофокусом, F1.6; углы обзора 100,6° — 28,7° по горизонтали, 54,3° — 16,1° по вертикали |
| ИК-подсветка | дальность до 40 м |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 4,5 Вт |
| Корпус | для помещений, с возможностью врезного монтажа |
| Температура | от −30 до +50 °С |
| Вес | 450 г |
| Тревога и аудио | нет |
| Карта памяти | нет |
APIX Dome / E4 27134 Мпикс, варифокальный объектив 2,7 – 13 мм, самая тяжёлая в серии.
| Матрица и разрешение | 1/3’’ Progressive Scan CMOS 4M; 4 Мпикс (2560 x 1440) |
| Объектив | варифокальный 2,7 – 13 мм; углы обзора 98° (wide) — 30° (tele) |
| ИК-подсветка | дальность до 40 м |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 8,5 Вт |
| Корпус | для помещений, с возможностью врезного монтажа |
| Температура | от −10 до +50 °С |
| Вес | 550 г |
| Тревога и аудио | нет |
| Карта памяти | нет |
Как это работает и подключается
- Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя Admin, пароль 1234.
- Адрес назначают программой EVIDENCE Starter (кнопка [Поиск IP-камер EVIDENCE]); IP-адреса ПК и камеры должны быть в одной подсети.
- Зум и фокус у варифокальных исполнений: рычаг ZOOM ослабить и двигать к W (шире) или T (уже), рычаг FOCUS — к N (ближние объекты) или F (дальние); затянуть. Кадр контролируют в браузере на странице просмотра.
- Область обзора: объектив поворачивается — поворот (~270°), наклон (10 — 90°), панорамирование (~360°). Превышать эти углы нельзя: можно скрутить или повредить внутренние кабели.
Монтаж
- Фиксатор крышки с прозрачным куполом нажимают (он отмечен стрелкой) и поворачивают крышку против часовой стрелки, чтобы отделить от основания.
- Способ 1 — внешний монтаж основания вместе с рабочим модулем: три отверстия «B» по шаблону, самонарезающие винты (70 мм).
- Способ 2 — основание отдельно от модуля: три отверстия «А», дюбели, самонарезающие винты (40 мм); рабочий модуль потом ставят и фиксируют поворотом по часовой стрелке и винтами со знаком замка.
- Способ 3 — врезной: отверстие по шаблону, монтажные ручки раскрывают вращением винтов по часовой стрелке до касания поверхности.
- Подключают питание, сеть, аудио и тревожные контакты. Внутренний кожух снимают, нажав с двух сторон; настраивают обзор и ставят карту памяти. Если купол загрязнён — мягкой тканью; затем кожух и крышку на место.
- Сеть: кабель категории 5 и выше, не более 100 метров. Внешнее питание 12 В — на разъём питания. Сброс — кнопка, удерживать 5 секунд.
Примеры
Офис, магазин, холл
Модульный корпус позволяет ставить камеру накладным способом или врезать в подвесной потолок; три способа монтажа описаны в РЭ.
Подгонка кадра на месте
Объектив поворачивается по трём осям, зум и фокус регулируют рычагами ZOOM и FOCUS, как сказано в РЭ.
Частые вопросы
Какая из камер с тревожными контактами?
В таблицах тревожный вход и релейный выход есть только у E2 WDR AF; у E2, E3 и E4 «нет».
Есть ли врезной монтаж?
Да, для всех четырёх: модульный корпус допускает накладной и врезной монтаж.
Нюансы и грабли
- PoE не заработает без PoE-коммутатора или PoE-инжектора в сети.
- Карта памяти: у E2 и E3 в таблице «нет», а в тексте монтажа сказано «установите карту памяти»; у E2 в описании заявлена поддержка Micro SD. Разъём проверять на конкретном экземпляре. У E2 WDR AF в разделе установки — Micro SD объёмом до 64 Гб.
- Углы регулировки объектива не превышать, иначе скрутятся или оборвутся внутренние кабели.
- Камеры внутренние: температурный диапазон от −10 до +50 °С (E3 — от −30).
