APIX Dome S4 28 NY / 40 NY / 3611 AF — уличные купольные 4-мегапиксельные камеры для слабого света

Три уличные купольные камеры 4 Мпикс на Sony IMX464, IP66, 900 г: 28 NY и 40 NY с объективом F1.0 для слабого света и 3611 AF с моторизованным объективом и ИК.

Уличные купольные IP-камеры APIX Dome S4

Модели семейства

APIX Dome / S4 28 NYФиксированный объектив 2,8 мм F1.0, подсветка тёплым видимым светом до 40 м.

Матрица и разрешение	1/1.8” SONY IMX464; 4 Мпикс (2688 x 1520)
Корпус	всепогодный уличный, степень защиты IP66
Температура	от −40 до +50 °С
Вес	900 г
Карта памяти	Micro SD (до 256 ГБ)
Тревога	1 вход, 1 выход
Объектив	фиксированный 2,8 мм, F1.0, 112,4° x 61,2°
Чувствительность	0,0003 лк (цвет) / 0 лк (подсветка)
Подсветка	лампы тёплого видимого света, дальность подсветки до 40 м
Питание	12 В пост. / PoE (IEEE802.3af), поддержка реверса питания (12В пост., 0,25А); потребление 7,5 Вт

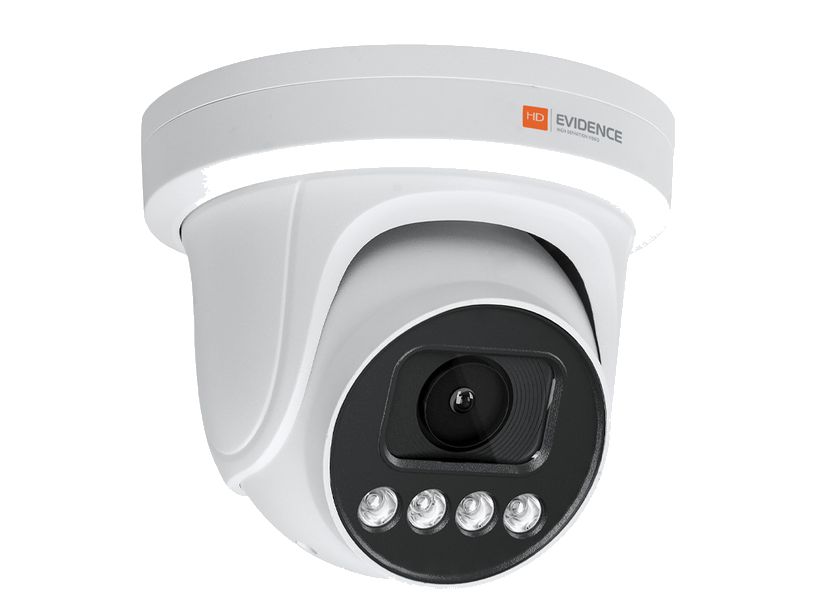

APIX Dome / S4 40 NYТот же корпус с объективом 4,0 мм F1.0 — уже кадр.

Матрица и разрешение	1/1.8” SONY IMX464; 4 Мпикс (2688 x 1520)
Корпус	всепогодный уличный, степень защиты IP66
Температура	от −40 до +50 °С
Вес	900 г
Карта памяти	Micro SD (до 256 ГБ)
Тревога	1 вход, 1 выход
Объектив	фиксированный 4,0 мм, F1.0, 88,7° x 48,2°
Чувствительность	0,0003 лк (цвет) / 0 лк (подсветка)
Подсветка	лампы тёплого видимого света, дальность подсветки до 40 м
Питание	12 В пост. / PoE (IEEE802.3af), поддержка реверса питания (12В пост., 0,25А); потребление 7,5 Вт

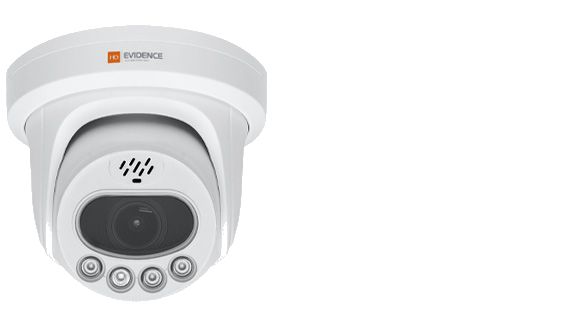

APIX Dome / S4 3611 AFМоторизованный объектив 3,6 – 11 мм F1.3, ИК-подсветка до 50 м, встроенные микрофон и динамик.

Матрица и разрешение	1/1.8” SONY IMX464; 4 Мпикс (2688 x 1520)
Корпус	всепогодный уличный, степень защиты IP66
Температура	от −40 до +50 °С
Вес	900 г
Карта памяти	Micro SD (до 256 ГБ)
Тревога	1 вход, 1 выход
Объектив	3,6 – 11 мм, моторизованный с автофокусом, F1.3; углы обзора 114,6° x 59° (wide) — 48,3° x 27,1° (tele)
Чувствительность	0,001 лк (цвет) / 0 лк (подсветка)
Подсветка	ИК: дальность до 50 м, 850 нм
Питание	12 В пост. / PoE (IEEE802.3af); потребление 8,5 Вт

Как это работает и подключается

Аналитика: пересечение линии периметра, вход в зону, праздношатание, направление движения, подсчёт людей, фильтрация объектов по типу (человек / транспортное средство).
Действия при тревоге: активация тревожного выхода, отправка кадров по FTP и e-mail, запись на карту памяти; у 28 NY и 40 NY — включение подсветки.
Звук двусторонний: G.711, RAW PCM, 8/16/24 кбит/сек.; у 3611 AF встроенные микрофон и динамик, у NY — встроенный микрофон, аудиовход и аудиовыход.
Область обзора: панорама 0 — 355°, наклон 0 — 80°, поворот 0 — 360°.

Монтаж

Аксессуары (не входят в комплект): настенный кронштейн с распределительной коробкой APIX WALLJBOX / VE (II), настенный кронштейн APIX WALLMOUNT / VE (II), потолочный APIX CEILINGTUBE / VE (II), адаптеры APIX TUBEPLATE / VE (II) на трубу и APIX CORNERPLATE / VE (II) на угол, переходной элемент APIX CAP / DBS, монтажная коробка APIX JBOX / DBS.
Камеру 3611 AF нельзя ставить напрямую на адаптеры APIX TubePlate / VE (II) и APIX CornerPlate / VE (II).
Питание 12 В пост. или PoE (IEEE802.3af), потребление 7,5 – 8,5 Вт.

Примеры

Парковки и дворы без освещения

Матрица 1/1.8’’ и объектив F1.0 дают цветное изображение при минимальной освещённости; тёплая подсветка видимым светом включается в действиях при тревоге.

Круглосуточное наблюдение в тёмных зонах (3611 AF)

Моторизованный объектив F1.3 и ИК до 50 м для зон с недостаточным освещением.

Частые вопросы

Чем 28 NY отличается от 40 NY?

Только объективом: 2,8 мм (112,4° x 61,2°) и 4,0 мм (88,7° x 48,2°).

Какое питание?

12 В пост. или PoE (IEEE802.3af); у NY заявлена поддержка реверса питания (12В пост., 0,25А).

Нюансы и грабли

Есть только листы характеристик: руководства по монтажу и подключению в документах нет.
У NY подсветка тёплым видимым светом, не ИК: свечение заметно в зоне наблюдения.
Частота кадров у NY — 20 / 25 кадров/сек., у 3611 AF — 25 / 30 кадров/сек.
