APIX Dome S4 / S8 2713 NY SFP — внутренние купольные камеры с портом RJ45 / SFP

Купольные камеры 4 и 8 Мпикс для помещений: моторизованный объектив 2,7 – 13,5 мм, SFP (оптоволокно через встроенный медиаконвертер на 20 км), питание 24 В, рабочая температура до –40 °С.

Внутренние купольные IP-камеры APIX Dome SFP с портом RJ45 / SFP

Модели семейства

APIX Dome / S4 2713 NY SFP4 Мпикс.

Матрица и разрешение	1/1.8’’ Pogressive Scan CMOS; 4 Мпикс (2688 x 1520)
Объектив	моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.2
Чувствительность	0,0003 лк (цвет, F1.2, AGC) / 0,0002 лк (ч/б, F1.2, AGC) / 0 лк (ИК-подсветка)
Подсветка	адаптивная подсветка дальностью до 30 м, заполняющая подсветка объектов на дистанции до 4 м, 850 нм
Питание	24 В пост. / 24 В перем., реверс питания (12 пост., 100 мА); потребление 11 Вт
Сеть	комбинированный RJ45 (10/100М) / SFP, встроенный одномодовый одноволоконный оптический медиаконвертер, LC, 10/100M, 1310T/1550R, 20 км
Корпус и вес	для установки внутри помещений; 1,5 кг
Температура	от –40 до +50 °С
Тревога и аудио	3 входа, 2 выхода; 2 встроенных микрофона, встроенный динамик, 2 входа аудио, 1 выход аудио; RS485; Micro SD (до 256 ГБ)

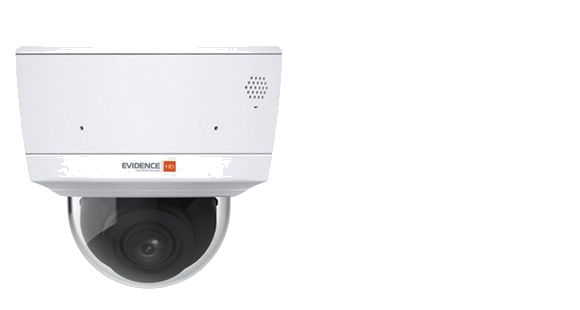

APIX Dome / S8 2713 NY SFP8 Мпикс.

Матрица и разрешение	1/1.8’’ Pogressive Scan CMOS; 8 Мпикс (3840 x 2160)
Объектив	моторизованный с автофокусировкой, 2,7 – 13,5 мм, F1.2
Чувствительность	0,001 лк (цвет, F1.2, AGC) / 0,0005 лк (ч/б, F1.2, AGC) / 0 лк (ИК-подсветка)
Подсветка	адаптивная подсветка дальностью до 30 м, заполняющая подсветка объектов на дистанции до 4 м, 850 нм
Питание	24 В пост. / 24 В перем., реверс питания (12 пост., 100 мА); потребление 11 Вт
Сеть	комбинированный RJ45 (10/100М) / SFP, встроенный одномодовый одноволоконный оптический медиаконвертер, LC, 10/100M, 1310T/1550R, 20 км
Корпус и вес	для установки внутри помещений; 1,5 кг
Температура	от –40 до +50 °С
Тревога и аудио	3 входа, 2 выхода; 2 встроенных микрофона, встроенный динамик, 2 входа аудио, 1 выход аудио; RS485; Micro SD (до 256 ГБ)

Как это работает и подключается

Статический адрес по умолчанию 192.168.0.250, маска 255.255.255.0. DHCP на камере включён по умолчанию: если в сети есть DHCP-сервер, камера может получить другой адрес — его и нужно использовать для входа.
Вход через веб-интерфейс: РЭ рекомендует Google Chrome версии 105 или более поздней. При первом входе ставится подключаемый модуль (закройте все браузеры на время установки); вручную его можно скачать по адресу http://IP address/ActiveX/Setup.exe.
Имя и пароль по умолчанию Admin / 1234. После первого входа открывается окно Change Password: пароль от 9 до 32 символов, содержащий цифры, буквы и специальные символы, плюс адрес электронной почты для восстановления пароля (кнопка Forgot Password).
Аналитика (MOD-Algorithms): отслеживание до 40 одновременных целей, распознавание людей (пол, возраст, маска, очки, головной убор) и транспорта (тип, марка, цвет, номер), пересечение линии периметра, вход в зону, выход из зоны, подсчёт людей, скопление людей и очередь.
ONVIF Profile S, Profile G, Profile T, Profile M. Порт RS485 служит для PTZ-управления, OSD, записи звука, управления подсветкой; параметры порта на камере и на внешнем устройстве должны совпадать.

Монтаж

Аксессуары (не входят в комплект): адаптер на трубу APIX TUBEPLATE / BSP и настенный кронштейн APIX WALLMOUNT / DSFP.
Питание — 24 В постоянного или переменного тока; поддерживается реверс питания (12 пост., 100 мА), защита от скачков напряжения и короткого замыкания.
Область обзора: панорамирование 0 — 355°, наклон 0° — 70°.
Оптический порт — одномодовый одноволоконный медиаконвертер LC, 1310T/1550R, 10/100M, до 20 км.

Примеры

Холодный склад, ангар, неотапливаемый вокзал

Камеры предназначены для помещений, но рассчитаны на работу до –40 ºС: подходят для холодных складов, ангаров для техники и неотапливаемых залов.

Связь оптикой без шкафа

SFP-порт позволяет передавать видео и данные на большие расстояния без промежуточных коммутаторов или медиаконвертеров в обогреваемых шкафах.

Частые вопросы

Чем Dome SFP отличается от Bullet SFP?

Форм-фактор купольный, для помещений, разъём медиаконвертера LC (у Bullet SFP — FC); вес обеих — 1,5 кг.

Нюансы и грабли

Питание 24 В (пост. или перем.), не 12 В.
Камера внутренняя: корпус не уличный, несмотря на рабочую температуру до –40 °С.
В документах нет схемы клемм и порядка монтажа — смотрите паспорт изделия из комплекта.
