APIX FishEye E6 Ext / E12 Ext — уличные панорамные камеры «рыбий глаз» 360°
Две уличные панорамные камеры в одном корпусе (IP67, IK10, 700 г): E6 Ext на 6 Мпикс и E12 Ext на 12 Мпикс. Питание 12 В, 24 В перем. или PoE, встроенная ИК-подсветка.
Модели семейства
APIX FishEye / E6 Ext6 Мпикс, объектив 1.6 мм, обзор 360°, линейные аудиовход и выход (RCA).
| Матрица и разрешение | 1/1.8’’ Sony IMX178 Progressive CMOS 6M + процессор Ambarella S288; 6 Мпикс (3072 х 2048) |
| Объектив | 1.6 мм, обзор 360° |
| Чувствительность | 0,04 лк (цвет) / 0.004 лк (ч/б) / 0 лк (ИК-подсветка) |
| ИК-подсветка | 6 светодиодов, до 10 м, 850 нм |
| Питание | 12 В пост. / 24 В перем. / PoE; потребление 8 Вт |
| Корпус | вандалозащищенный (IK10), уличный (IP67) |
| Температура | от -40°С до +50 °С |
| Вес | 700 г |
| Тревога и аудио | 1 тревожный вход, 1 релейный выход; линейный вход (RCA), линейный выход (RCA) |
| Карта памяти | Micro SD (в разделе установки РЭ: до 64 Гб) |

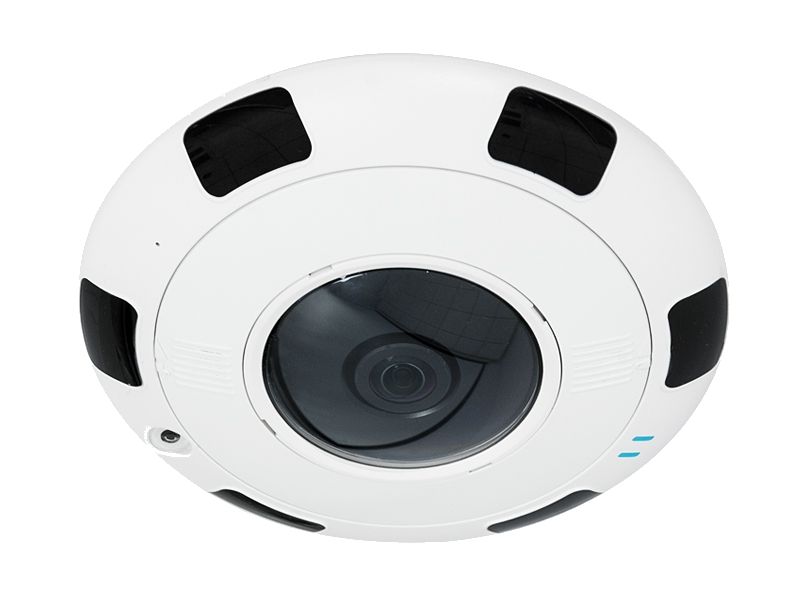

APIX FishEye / E12 Ext12 Мпикс, объектив 1,8 мм, обзор 360°, встроенный микрофон, тревожный вход и выход.
| Матрица и разрешение | 1/1.7’’ Sony IMX226 Progressive CMOS 12M + процессор HiSilicon 3519 V101; 12 Мпикс (4000 x 3000) |
| Объектив | 1,8 мм, обзор 360° |
| Чувствительность | 0,05 лк (цвет) / 0,005 лк (ч/б) / 0 лк (ИК-подсветка) |
| ИК-подсветка | 6 светодиодов, до 10 м, 850 нм |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); потребление 5 Вт (стандартно) / 8 Вт с подсветкой |
| Корпус | уличный (IP67), IK10 |
| Температура | от −40 до +50 °С |
| Вес | 700 г |
| Тревога и аудио | 1 тревожный вход, 1 тревожный выход; встроенный микрофон, аудиовход (RCA), аудиовыход (RCA) |
| Карта памяти | Micro SD (в таблице до 128 ГБ, в разделе установки РЭ до 64 Гб) |
Как это работает и подключается
- Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя Admin, пароль 1234. Адрес назначают программой EVIDENCE Starter.
- Способ отображения панорамы: раздел «Способ отображения панорамного видео» — способ установки (потолок, стол, стена) и тип изображения: 360°, панорама 180°, одиночная панорама 180°, 4 PTZ, 360° + 3 PTZ.
- Контакты тревоги на кабеле E12 Ext: оранжевый — Alarm COM0 (земля), жёлтый — Alarm IN0 (вход), серый — Alarm OUT1 (выход), фиолетовый — Alarm COM1 (общий выхода).
- Аудио: к аудиовходу — микрофон со своим питанием, к аудиовыходу — усилитель или динамики со своим питанием.
Монтаж
- Верхнюю крышку снимают, аккуратно повернув по часовой стрелке; четыре винта крепления монтажного основания откручивают и отделяют основание от рабочего модуля.
- По шаблону из комплекта размечают четыре отверстия, сверлят, ставят дюбели, основание крепят к стене винтами; оно должно стоять на прочной поверхности, выдерживающей массу камеры.
- Подключают питание, сеть, тревожные контакты и аудио, ставят карту памяти. Рабочий модуль ставят на основание и затягивают винты, затем надевают крышку, совместив маркеры с замками, и поворачивают против часовой до защёлкивания.
- Питание: 12 В постоянного тока (полярность строго), 24 В переменного или PoE. Для PoE в сети нужен коммутатор с поддержкой HighPoE или PoE-инжектор.
- Сеть: кабель категории 5 или выше, не более 100 метров. Карту памяти ставят под панелью (два винта, ключ из комплекта). Сброс — кнопка под той же панелью, удерживать 5 секунд.
Примеры
Торговый зал, вестибюль, перекрёсток без слепых зон
Круговое изображение 360° одной камерой; на клиенте его можно развернуть в панорамы 180° и 360°, 4 прямоугольных сектора (PTZ) или круг плюс 3 сектора.
Потолок, стена, стол
Способ установки задаётся в камере: потолок, стол (изображение повёрнуто на 180 градусов по горизонтали) или стена (на 90 градусов по вертикали).
Частые вопросы
Как развернуть «рыбий глаз» в панораму?
Раздел настройки способа отображения панорамного видео: 360°, панорама 180°, одиночная панорама 180°, 4 PTZ, 360° + 3 PTZ.
Чем отличаются E6 и E12?
Разрешением и матрицей (6 и 12 Мпикс), объективом (1.6 и 1,8 мм) и аудио/тревогой; корпус и питание общие.
Нюансы и грабли
- РЭ не определились с видом PoE: в таблице питание «PoE (IEEE802.3 af)», а в разделе подключения требуется «коммутатор с поддержкой HighPoE». Потребление 8 Вт, то есть в пределах обычного PoE, но для уверенности ставят источник, заявленный в РЭ.
- Объём карты: у E12 Ext в таблице до 128 ГБ, в разделе установки — до 64 Гб. Ориентироваться на меньшее значение.
- При питании 12 В соблюдать полярность строго.
- Способ установки (потолок, стол, стена) задаётся в настройках камеры: от него зависит поворот изображения.
