APIX FishEye E12 Ext II / M12 Ext II — уличные 12-мегапиксельные панорамные камеры

Два исполнения 12-мегапиксельной панорамной камеры в корпусе весом 500 г, IP66, IK10: E12 Ext II (PoE, до 1 Тб) и M12 Ext II (HPoE, выход 12 В, BNC).

Уличные панорамные IP-камеры APIX FishEye Ext II (E12, M12)

Модели семейства

APIX FishEye / E12 Ext II12 Мпикс, 12 режимов отображения, ИК-подсветка 15 м, PoE.

Матрица и разрешение	1/1.7” SONY STARVIS; 12 Мпикс (4000 x 3000)
Объектив	фиксированный 1,8 мм, F2.4, обзор 180° х 180°
Чувствительность	0,01 лк (цвет, F2.4, AGC) / 0 лк (подсветка)
ИК-подсветка	адаптивная, дальность до 15 м, 850 нм
Питание	12 В пост. / PoE (IEEE802.3af); потребление 9 Вт
Корпус	для уличной установки, металлический, IP66, IK10
Температура	от -40°С до +50°С; влажность не более 90%
Вес	500 г
Тревога и аудио	1 вход, 1 выход; встроенный микрофон, 1 аудиовход, 1 аудиовыход
Карта памяти	Micro SD (до 1 Tб)

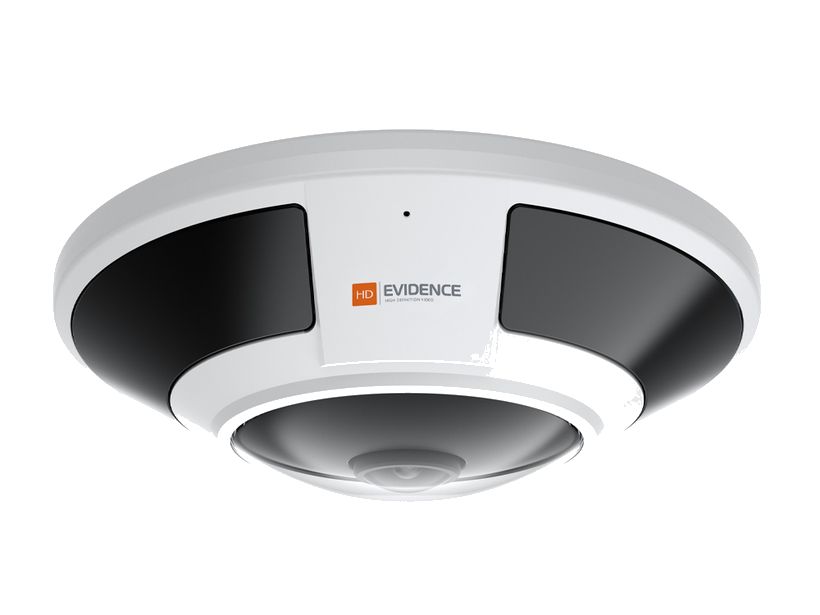

APIX FishEye / M12 Ext II12 Мпикс, питание 12 В или HPoE (IEEE802.3 at), выход питания 12 В, композитный BNC, 2 тревожных входа.

Матрица и разрешение	1/1.7’’ Sony IMX226 Progressive CMOS 12M + Ambarella S288; 12 Мпикс (4000 x 3000)
Объектив	фиксированный 1,8 мм, панорамный обзор 360°
Чувствительность	0,06 лк (цвет) / 0 лк (ИК-подсветка)
ИК-подсветка	круговая, дальность до 20 м, 850 нм
Питание	12 В пост. / HPoE (IEEE802.3 at); потребление 21 Вт; выход питания 12 В пост.
Корпус	вандалозащищенный (IK10), уличный (IP66)
Температура	от -40 до +50 °С
Вес	500 г
Тревога и аудио	2 тревожных входа, 1 тревожный выход; 1 аудиовход (RCA), 1 аудиовыход (RCA), встроенные микрофон и динамик
Карта памяти	Micro SD (до 128Гб); аналоговый выход: композитный BNC

Как это работает и подключается

Заводские параметры: IP-адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя Admin, пароль 1234. У M12 Ext II адрес назначают программой EVIDENCE Starter.
Камера преобразует круговое изображение в режимы просмотра: панорамы 180° и 360°, прямоугольные сектора и их комбинации — всего 12 режимов отображения (E12 Ext II); способ установки — потолочный, настенный, настольный.
Аналитика (E12 Ext II): вторжение, одинарное и двойное пересечение линии, праздношатание, направление движения, подсчёт людей, тепловая карта.
Тревожные контакты M12 Ext II: серый — вход 1, фиолетовый — вход 2, чёрный — земля, бело-оранжевый — выход (+), оранжевый — выход (-).

Монтаж

M12 Ext II: откручивают фиксирующий винт, отделяют рабочий блок от верхней декоративной панели, размечают отверстия, сверлят, ставят дюбели, рабочий блок крепят самонарезающими винтами.
Подключают питание, сеть, звук и тревогу, ставят карту памяти (под декоративной панелью) и возвращают панель.
Сеть: кабель категории 5 или выше, не более 100 метров; для влагозащиты разъёма используют компоненты из комплекта.
Питание: 12 В постоянного тока (разъём 5,5 х 2,1 мм) или HPoE (IEEE802.3 at) — в сети нужен HPoE-коммутатор или HPoE-инжектор.

Примеры

Транспорт, вестибюли, торговые комплексы

Производитель называет область применения: круглосуточное наблюдение за общественным транспортом и объектами транспортной инфраструктуры, жилыми, гостиничными и торговыми комплексами и прилегающими территориями.

Питание соседнего устройства от камеры (M12)

При питании по HPoE разъём 12 В можно использовать как выход питания внешних устройств.

Частые вопросы

Где кнопка сброса у M12 Ext II?

Под декоративной панелью рядом с разъёмом карты памяти; удерживать 15 секунд в течение 10 минут после подачи питания.

Чем питать E12 Ext II?

12 В постоянного тока или PoE (IEEE802.3af), 9 Вт.

Нюансы и грабли

M12 Ext II: сброс — в течение 10 минут после подачи питания нажать и держать кнопку 15 секунд (кнопка под декоративной панелью рядом с разъёмом карты).
После установки карты памяти камеру нужно перезагрузить; извлекать карту только при отключённом питании.
M12 Ext II потребляет 21 Вт и питается по HPoE (IEEE802.3 at): в сети нужен HPoE-коммутатор или HPoE-инжектор.
Объектив E12 Ext II заявлен с обзором 180° х 180°, у M12 Ext II — 360°; режим отображения выбирают под установку.
