APIX MiniBullet R8 / S8 Panoramic — панорамные 8-мегапиксельные IP-камеры Evidence
Уличные камеры 8 Мпикс с панорамным объективом 180° по горизонтали и 86° по вертикали. Кронштейн со встроенной монтажной коробкой, IP67, IK10, питание 12 В или PoE.
Модели семейства
APIX MiniBullet / R8 PanoramicМатрица Sony IMX274, объектив 1,68 мм, ИК-подсветка до 15 м с охватом 180°, встроенный микрофон.
| Матрица | 1/2.8'' Progressive Scan CMOS 8M, 8 Мпикс (3840 х 2160) |
| Объектив | фиксированный 1,68 мм, 180° по горизонтали / 86° по вертикали |
| ИК-подсветка | дальность до 15 м, 850 нм |
| Чувствительность | 0,01 лк (цвет) / 0 лк (ИК-подсветка) |
| WDR | аппаратная система WDR 120 дБ |
| Карта памяти | Micro SD (до 256 ГБ) |
| Корпус | IP67, вандалозащищённый IK10 |
| Температура | от –60°С до +60°С |
| Питание | 12 В пост. / PoE (IEEE802.3 af); потребление 9 Вт |
| Вес | 630 г |

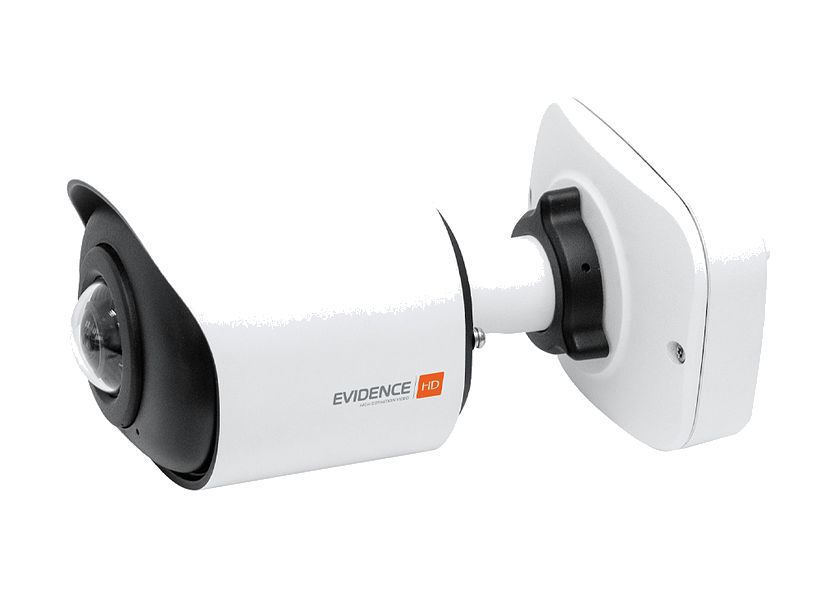

APIX MiniBullet / S8 PanoramicМатрица Starlight, улучшенная ИК-подсветка, расширенная видеоаналитика (люди, транспорт, счёт людей, тепловая карта).
| Матрица | 1/2.8'' Progressive Scan CMOS 8M, 8 Мпикс (3840 х 2160) |
| Объектив | фикс. 1,68 мм, F2.0, обзор 180° по горизонтали и 86° по вертикали |
| ИК-подсветка | дальность до 15 м, 850 нм |
| Чувствительность | 0,012 лк (цвет) / 0 лк (ИК-подсветка) |
| WDR | аппаратная система WDR 120 дБ |
| Карта памяти | по листу характеристик Micro SD / SDHC / SDXC (до 1 ТБ); в инструкции по подключению — до 256ГБ |
| Корпус | IP67, IK10; металлический с пластиковыми вставками |
| Температура | от –60°С до +60°С |
| Питание | 12 В пост. / PoE (IEEE802.3 af); потребление 7,1 Вт макс. (12 В пост.) / 8,4 Вт макс. (PoE) |
| Вес | 630 г |
Как это работает и подключается
- Питание 12 В постоянного тока или PoE (IEEE802.3af); для PoE в сети должен быть PoE-коммутатор или PoE-инжектор.
- Адрес по умолчанию 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, имя пользователя Admin, пароль 1234.
- Объектив даёт ровное изображение 180° без программной обработки; у S8 дополнительно заявлены алгоритмы коррекции геометрических искажений.
Монтаж
- Кронштейн совмещён с монтажной коробкой: разметить места, снять коробку с кронштейна, протянуть кабели питания и сети через герметичные кабельные вводы в основании коробки и закрепить коробку самонарезающими винтами.
- Подключить питание и сетевой кабель, затем установить камеру на коробку, совместив контакты в основании кронштейна и внутри коробки, и закрепить винтами.
- Для наклона/поворота ослабить фиксирующий винт кронштейна, повернуть камеру и затянуть фиксирующие винты.
- Кабель Ethernet — категории 5 или выше, не более 100 метров для лучшего качества передачи данных.
- Разъём карты памяти находится под крышкой в нижней части корпуса: раскрутить винты на панели и снять крышку (по инструкции S8).
- Дополнительные аксессуары (отдельно): адаптер на трубу APIX TubePlate / R и адаптер на угол APIX CornerPlate / R.
Примеры
Парковки, улицы, площади
Производитель называет применения: парковки, городские улицы и площади, торговые центры и офисные помещения — одна камера заменяет две-три камеры со стандартной оптикой.
Частые вопросы
Какой угол обзора?
180° по горизонтали и 86° по вертикали при объективе 1,68 мм.
Чем S8 отличается от R8?
Другая матрица и потребление, расширенная ИК-подсветка и видеоаналитика, ONVIF Profile M у S8; подробности в таблицах моделей.
Нюансы и грабли
- Извлекать карту памяти из камеры следует только при отключённом питании.
- Лист характеристик S8 указывает карты до 1 ТБ, инструкция по подключению — до 256 ГБ: ориентироваться на меньшее значение.
- IP-адреса ПК и камеры должны быть в одной подсети, иначе браузер камеру не откроет.
