APIX TBox — тепловизионные IP-камеры Evidence (CIF, VGA, VGA rev. B)

Неохлаждаемые тепловизионные камеры в боксовом исполнении: CIF 400 х 300 и VGA 640 х 512, объективы от 8 до 100 мм. Питание 12 В пост., на улице — только в гермокожухе.

Модели семейства

APIX TBox / CIFРазрешение тепловизора 400 х 300; фиксированные и моторизированные объективы.

Сенсор	неохлаждаемый микроболометр, 400 х 300, 8-14 µм
Чувствительность	40 мК при 300 К
Объективы	08, 15, 25, 35, 50 мм фиксированные; 25M, 50M, 75M, 100M моторизированные
Поле зрения (CIF 08)	гор. 46°, верт. 35,3°
Дальность CIF 08	огонь: 235 / 80 м, человек: 235 / 60 м, автомобиль: 770 / 190 м
Измерение температуры	от –40 до +150°С; 20 точек, 2 линии, 16 зон; точность ±2°C / ±2%
Интерфейсы	10/100 Ethernet, 2 тревожных входа и 2 выхода, аудио вход/выход (RCA), RS485, BNC
Карта памяти	Micro SD (до 128 ГБ)
Питание	12 В пост.; вентилятор 12 В пост. через отдельный вход; потребление 5 Вт макс.
Температура	от –40°С до +60°С; для улицы — гермокожух

APIX TBox / VGAРазрешение тепловизора 640 х 512; те же объективы.

Сенсор	неохлаждаемый микроболометр, 640 х 512, 8-14 µм
Чувствительность	40 мК при 300 К
Объективы	08, 15, 25, 35, 50 мм фиксированные; 25M, 50M, 75M, 100M моторизированные
Поле зрения (VGA 08)	гор. 68,4°, верт. 57,1°
Дальность VGA 08	огонь: 235 / 80 м, человек: 235 / 60 м, автомобиль: 770 / 190 м
Поток	1-й поток — D1, 2-й поток — CIF, 25 кадров/сек.
Измерение температуры	от –40 до +150°С; 20 точек, 2 линии, 16 зон
ONVIF	версия 2.6, Profile S
Питание	12 В пост.; потребление 5 Вт макс.
Вес	700 г (для версии с объективом 50 мм)

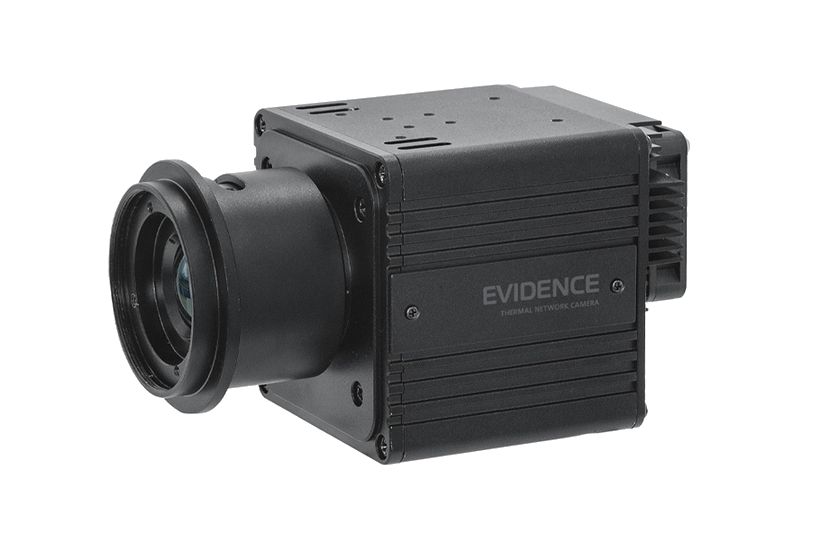

APIX TBox / VGA (rev. B)Новая ревизия: 640 х 512, объективы 09-100 мм, 1 тревожный вход и 1 выход, RS485 и RS232, питание 12 В.

Сенсор	неохлаждаемый микроболометр, 12 мкм, 640 х 512 (цифровое преобразование до 1280 х 1024)
Чувствительность	40 мК при 300 К
Объективы	09, 15, 25, 35, 50 мм фиксированные; 25M, 50M, 75M, 100M моторизированные
Поле зрения (VGA 09)	гор. 48°, верт. 38°
Измерение температуры	от –20 до +150°С; 20 точек, 2 линии, 16 зон; ±2°C / ±2%
Видеопотоки	1-й поток 1280 х 1024, 1280 х 720, 640 х 512; 2-й поток D1, CIF; 25 / 30 кадров/сек.
Интерфейсы	10/100 Ethernet, тревожных контактов 1 вход и 1 выход, аудио 1 вход и 1 выход, RS485, RS232
Карта памяти	Micro SD (до 256 ГБ)
Питание	12 В пост.; потребление 3,6 Вт макс.
Температура	от –40°С до +50°С; для улицы — гермокожух; вес 200 г без объектива

Как это работает и подключается

Адрес по умолчанию 192.168.0.250, имя пользователя Admin, пароль 1234. Адрес назначается программой EVIDENCE Starter или через браузер; IP-адреса ПК и камеры должны быть в одной подсети.
Дальность в таблице моделей дана для целей: открытый огонь 1 х 1 м, человек 1,8 х 0,5 м, транспортное средство 4 х 1,5 м; первое число — обнаружение, второе — распознавание.
Набор интерфейсов у ревизий разный: в CIF/VGA 2 тревожных входа и 2 выхода, в rev. B — 1 вход и 1 выход.
Моторизированные объективы позволяют настраивать резкость изображения через веб-интерфейс камеры.

Монтаж

В комплект входят инструкция и комплект крепежей для установки на кронштейн или в гермокожух.
Для уличного использования камеру устанавливают в гермокожух; рабочая температура зависит от ревизии (до +60°С у CIF/VGA, до +50°С у rev. B).
Питание камеры — 12 В постоянного тока; вентилятор питается отдельно, 12 В постоянного тока, через отдельный вход.
После подключения в программе EVIDENCE Starter найти камеру (кнопка поиска IP-камер), открыть двойным щелчком и задать адрес, маску, шлюз и DNS.

Примеры

Охрана территории

По РЭ камеры предназначены для круглосуточного контроля территории: обнаружение нарушителей в полной темноте, густом тумане и при сильном задымлении.

Контроль перегрева

Мониторинг оборудования, обнаружение избыточного выделения тепла и скрытых дефектов конструкций; тревога при превышении заданной температуры или разницы температур.

Частые вопросы

Какие разрешения доступны?

640 х 512 (VGA) и 400 х 300 (CIF); у rev. B — VGA 640 х 512.

Нужен ли гермокожух?

Да, для уличной установки камеру необходимо устанавливать внутри гермокожуха.

Нюансы и грабли

Без гермокожуха на улице камеру не ставить: РЭ допускает уличное использование только внутри гермокожуха.
Не путать ревизии: поля зрения и потребление у TBox / VGA и TBox / VGA (rev. B) разные (например, объектив 15 мм: гор. 39,8° у VGA и 29° у rev. B).
Браузер: компонент ActiveX поддерживается только Internet Explorer; без него не будет управления звуком и воспроизведения записей с карты памяти.
