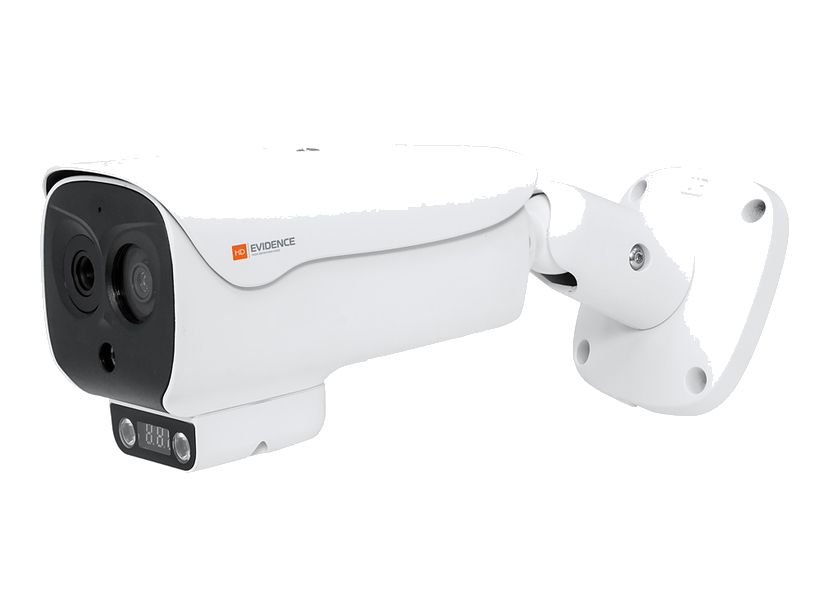

APIX Thermal BS / BS VGA — биспектральные IP-камеры Evidence (тепловизор и видеокамера в одном корпусе)

Уличные камеры с тепловизором и видеокамерой видимого спектра, фонарём и динамиком для светозвуковой сигнализации. IP66, питание 12 В, 24 В или PoE.

Модели семейства

APIX Thermal / BS (CIF)Тепловизор 256 х 192 и видеокамера 4 Мпикс; исполнения BS 3.5/4 и BS 7/8 (II).

Тепловизор	неохлаждаемая микроболометрическая матрица 256 х 192, 8 — 14 мкм, менее 50 мK
Видеокамера	1/2.7'' progressive scan CMOS 4M, 4 Мпикс (2880 х 1620), WDR 120 дБ
Объективы	BS 3.5/4: тепловизор 3,5 мм (48° х 36°), видеокамера 4 мм (92° х 46°); BS 7/8 (II): 7 мм (24° х 18°) и 8 мм (40° х 20°)
Дальность BS 3.5/4	человек 145 м / 35 м, автомобиль 450 м / 110 м, огонь 1 х 1 м 145 м
Дальность BS 7/8 (II)	человек 290 м / 70 м, автомобиль 890 м / 220 м, огонь 1 х 1 м 290 м
Подсветка	ИК и видимый свет, дальность до 55 м (в списке особенностей ИК до 35 м)
Питание	12 В пост. / 24 В пост. / PoE (IEEE802.3 af); 12 Вт макс.
Температура и защита	от –50 до +60°C; IP66; масса 1350 г
Карта памяти	Micro SD (до 256 ГБ)
Интерфейсы	2 тревожных входа и 2 выхода, 1 аудиовход и 1 аудиовыход, RS485

APIX Thermal / BS VGAТепловизор 640 х 512 и видеокамера 4 Мпикс 1/1.8''; исполнения 9/4, 15/6, 25/30AF, 35/30AF, 50/30AF.

Тепловизор	неохлаждаемая микроболометрическая матрица на основе оксида ванадия, 12 мкм, 640 х 512, 8 — 14 мкм, 40 мK
Видеокамера	1/1.8'' Progressive Scan CMOS 4M, 4 Мпикс (2688 х 1520), WDR 120 дБ
Объективы (тепловизор / камера)	9/4 мм (48° x 38° / 87° x 47°); 15/6 мм (32° x 26° / 55° x 30°); 25, 35 и 50 мм у тепловизора с моторизованным 10 — 30 мм у камеры
Дальность 9/4	огонь 1150 м, человек 375 м / 95 м
Подсветка	ИК-подсветка до 100 м и фонарь видимого спектра
Интерфейсы	2 входа и 2 выхода тревожных, аудио 1 вход и 1 выход, RS485, BNC
Питание	12 В пост. / 24 В пост. / PoE (IEEE802.3 af); 10 Вт макс.
Температура и защита	от -50 до +60°C; IP66; масса 2 кг
Карта памяти	Micro SD (до 256 ГБ)
Измерение температуры	от -20 до +150°С (опционально от –20 до +550°С), точность ±2°/±2%

Как это работает и подключается

Питание 12 В постоянного тока, 24 В постоянного тока или PoE (IEEE802.3 af); внешний источник подключается к разъёму питания, для PoE нужен PoE-коммутатор или PoE-инжектор.
Для двусторонней аудиосвязи есть вход и выход аудио; к входу подключается микрофон со своим источником питания, к выходу — усилитель или динамики со своим питанием.
Параметры по умолчанию: адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, Admin / 1234. Адрес назначается программой ESC (EVIDENCE SEARCH CAMERA), кнопка поиска камер.
Камера передаёт два видеопотока: тепловизионное изображение и изображение видимого спектра.

Монтаж

По прилагаемому шаблону разметить отверстия, просверлить, вставить дюбели, закрепить камеру самонарезающими винтами.
Поверхность должна быть прочной и способной выдержать общую массу камеры; винты и дюбели из комплекта могут не подойти, зависит от материала.
Подключить питание, сетевой кабель, аудио и тревожные контакты, потом ослабить фиксирующие винты кронштейна, повернуть камеру и затянуть винты.
Ethernet-кабель категории 5 или выше, для лучшего качества передачи не более 100 метров.
Карта памяти: отвёрткой раскрутить фиксирующий винт и открыть сервисную панель в нижней части корпуса.
Дополнительно и отдельно: у BS — распределительная коробка APIX JBOX / E2 и адаптер на трубу APIX TUBEPLATE / E2; у BS VGA — адаптер на трубу TUBEPLATE / VE (II), монтажная коробка JBOX / DBS и адаптер на угол CORNERPLATE / VE (II).

Примеры

Пожарная безопасность и охрана

Производитель называет раннее обнаружение очагов возгорания, перегрева проводки или оборудования, курения в запрещённых местах и обнаружение нарушителя в полной темноте.

Тревога по порогу

В настройках тепловизора задаётся температурный порог; при превышении срабатывают тревога и светозвуковая сигнализация, оператор получает уведомление и цветное изображение видимого спектра.

Частые вопросы

Чем BS отличается от BS VGA?

Разрешение тепловизора: 256 х 192 у BS и 640 х 512 у BS VGA; у BS VGA и камера 1/1.8'' с подсветкой до 100 м, масса 2 кг против 1350 г.

Какое питание?

12 В пост., 24 В пост. или PoE (IEEE802.3 af).

Нюансы и грабли

Сброс на заводские настройки: удерживать кнопку сброса 5 секунд; время перезагрузки камеры — 90 секунд.
После первого подключения рекомендуется сменить пароль администратора, заданный по умолчанию.
Дальность дана для целей: огонь 1 х 1 м, человек 1,8 х 0,5 м, автомобиль 4 х 1,5 м; для очага 0,1 х 0,1 м у BS 3.5/4 — 14 м, у BS 7/8 (II) — 29 м.
Дальность подсветки для BS в листе указана дважды по-разному: до 35 м в списке особенностей и до 55 м в таблице.
