APIX Thermal CIF / VGA — антивандальные тепловизионные IP-камеры Evidence
Неохлаждаемые тепловизионные камеры в металлическом уличном корпусе IP66: CIF 400 х 300 и VGA 640 х 512 (rev. C). Объективы от 8 до 50 мм, ручная фокусировка, 2 тревожных входа и 2 выхода.
Модели семейства
APIX Thermal / CIFМикроболометр 400 х 300, объективы 8, 15, 25, 35, 50 мм.
| Сенсор | неохлаждаемый микроболометр, 400 х 300, 8-14 µм, 40 мК при 300 К |
| Объективы | 8, 15, 25, 35, 50 мм; фокусировка ручная |
| Углы обзора (8 мм) | 46° гор. / 35,3° верт. |
| Дальность обнаружения (8 мм) | огонь 1 х 1 м 235 м; человек 235 м; автомобиль 722 м |
| Измерение температуры | от –40°С до +150°С, точность ±2°C / ±2% |
| Видеопоток | CIF, 25 кадров/сек. |
| Карта памяти | SD (до 128 ГБ) |
| Корпус | IP66, вандалозащищённый металлический (IK5) |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 5 Вт |
| Температура и вес | от -50°С до +50°С; 1900 г |

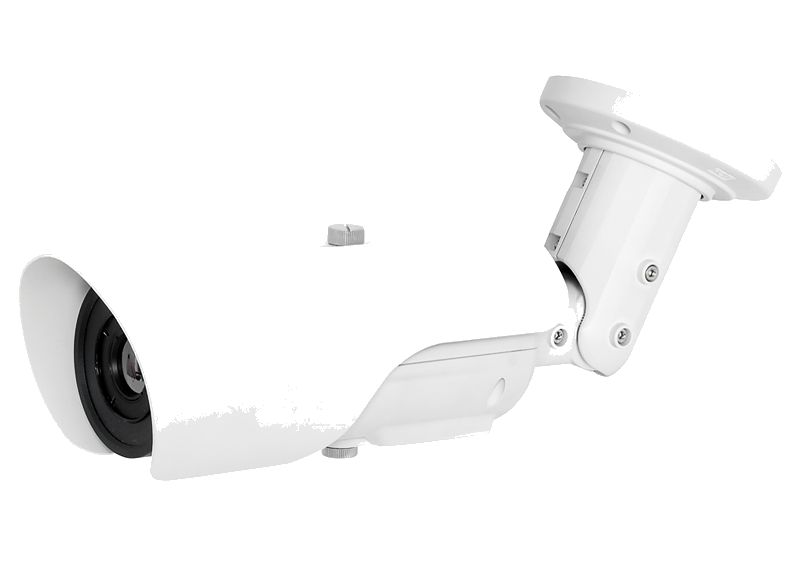

APIX Thermal / VGA (rev. C)Микроболометр 640 х 512, объективы 9, 15, 25, 35, 50 мм, питание 24 В переменного тока.
| Сенсор | неохлаждаемый микроболометр 640 х 512, 8-14 µм, 40 мК при 300 К |
| Объективы | 9, 15, 25, 35, 50 мм; фокусировка ручная |
| Углы обзора (9 мм) | 48° / 38° |
| Дальность обнаружения (9 мм) | огонь 1 х 1 м 375 м; автомобиль 1150 м |
| Измерение температуры | от –20°С до +150°С, точность ±2°C / ±2% |
| Режимы измерения | по 20 точкам, 2 линиям, 16 зонам |
| Карта памяти | SD (до 256 ГБ) |
| Корпус | IP66, металлический |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); 5 Вт |
| Температура и вес | от -50°С до +50°С; 1800 г |
Как это работает и подключается
- Питание: CIF — 12 В пост. или PoE (IEEE802.3 af); VGA (rev. C) — 12 В пост., 24 В перем. или PoE. Источник подключается к разъёму питания; при правильном подключении горит оранжевый индикатор POWER/NET, мигающий оранжевый показывает сеть.
- Параметры по умолчанию: адрес 192.168.0.250, маска 255.255.255.0, шлюз 192.168.0.1, Admin / 1234. Адрес задаётся в программе EVIDENCE Starter (поиск IP-камер EVIDENCE, двойной щелчок по камере).
- Тревожные контакты (по инструкции VGA rev. C): Alarm OUT COM1 — оранжевый, Alarm OUT1 — жёлтый, Alarm IN COM — серый, Alarm IN1 — фиолетовый, Alarm IN2 — синий, Alarm OUT COM2 — чёрно-белый, Alarm OUT2 — сине-белый.
- RS-485: кабель с коричневым (RX+) и белым (RX–) проводом.
- Тестовый видеовыход выводит изображение на аналоговый монитор, на нём показывается и текущий IP-адрес камеры.
Монтаж
- По шаблону разметить и просверлить четыре отверстия, вставить дюбели, закрепить самонарезающими винтами монтажное кольцо надписью TOP к себе; на стене надпись TOP сверху.
- Кольцо должно быть на прочной поверхности, способной выдержать общую массу камеры; винты и дюбели из комплекта подходят не для всякого материала.
- Совместить надписи TOP на основании кронштейна и кольце, повернуть камеру примерно на 10° по часовой стрелке, потом против часовой так, чтобы винт основания зацепился за выемку кольца: камера повисает на время подключения кабелей.
- Подключить питание, сеть, аудио и тревожные контакты, снова совместить TOP и зафиксировать камеру винтами из комплекта; направление выставить регулировочными винтами кронштейна и затянуть.
- Ethernet-кабель категории 5 или выше; для лучшего качества передачи не более 100 метров. В комплекте есть влагозащитная муфта для сетевого разъёма.
- Карта памяти: отвёрткой раскрутить фиксирующий винт и открыть сервисную панель; при установленной карте горит красный индикатор SD.
Примеры
Нулевая видимость
Производитель называет наблюдение при полной темноте, густом тумане и задымлении, мониторинг оборудования, обнаружение избыточного тепловыделения и скрытых дефектов конструкций.
Частые вопросы
Какие объективы?
CIF — 8, 15, 25, 35, 50 мм; VGA — 9, 15, 25, 35, 50 мм.
Какая фокусировка?
Ручная.
Нюансы и грабли
- К аудиовходу микрофон только со своим источником питания; к аудиовыходу — усилитель или динамики тоже со своим питанием.
- Сброс настроек: удерживать кнопку сброса на сервисной панели 5 секунд; перезагрузка занимает 90 секунд.
- Питание у ревизий разное: CIF не рассчитан на 24 В перем., VGA (rev. C) рассчитан.
- В таблице дальности VGA у объектива 9 мм обнаружение человека 275 м при 375 м для огня — похоже на опечатку документа, сверять с производителем.
