Evidence · IP-камеры
APIX Thermal CIF PTZ / VGA PTZ — поворотные IP-камеры с тепловизором и 30-кратной видеокамерой (Evidence)
Поворотные уличные камеры на платформе с тепловизором (400 х 300 или 640 х 512) и видеокамерой 30-кратный зум. Питание 36 В пост., потребление до 80 Вт, масса 16,5 кг, стеклоочиститель.
Модели семейства
APIX Thermal / CIF PTZ (rev. B)Тепловизор 400 х 300, видеокамера 4 Мпикс, скорость поворота до 30°/сек.
| Тепловизор | неохлаждаемый микроболометр 400 х 300, пиксель 17 мкм, 8 — 14 мкм, 40 мK |
| Объективы тепловизора | 8, 15, 25, 35, 50 мм, F1.0, ручная фокусировка; 8 мм — обзор 46° x 35,3° |
| Обнаружение (8 мм) | человек 235 м, автомобиль 722 м |
| Видеокамера | 1/2.8'' Sony STARVIS CMOS, 4 Мпикс (2592 х 1520), 30-кратный зум 5,3 – 159 мм |
| Поворот | панорамирование 0 — 360°, наклон от -90° до +90°; скорость от 0,01 до 30°/сек. |
| Автоматические режимы | 400 предустановок, 8 линий сканирования, 12 туров, 6 траекторий |
| Интерфейсы | 9 входов и 2 выхода тревожных, аудио 2 входа и 2 выхода, RS485, 1 выход CVBS |
| Карта памяти | Micro SD (до 512 ГБ) |
| Питание | 36 В пост.; 80 Вт макс. |
| Корпус | IP66, стеклоочиститель; от –55 °С до +50 °С; масса 16,5 кг |

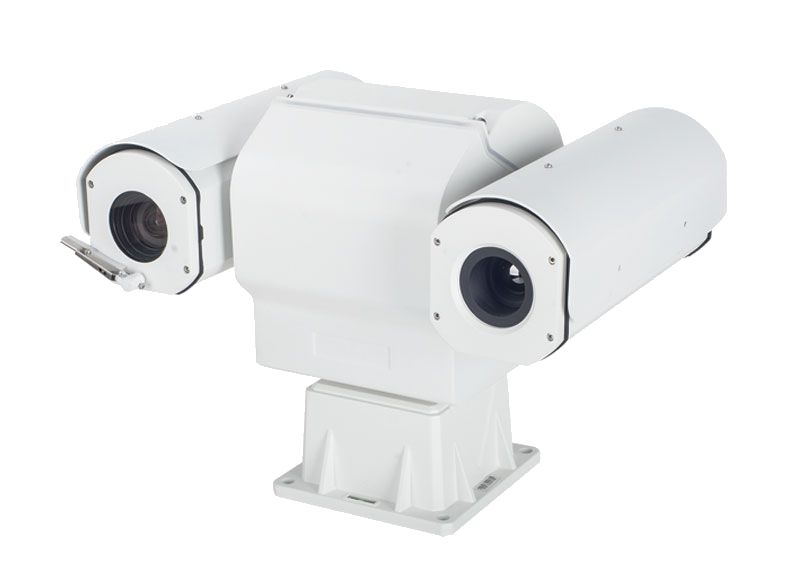

APIX Thermal / VGA PTZ (rev. B)Тепловизор 640 х 512, видеокамера 5 Мпикс, скорость поворота до 60°/сек.
| Тепловизор | неохлаждаемый микроболометр на основе оксида ванадия 640 х 512, 12 мкм, 8 — 14 мкм, 20 мK |
| Объективы тепловизора | 9, 15, 25, 35, 50 мм, F1.0, ручная фокусировка; 9 мм — обзор 48° x 38° |
| Обнаружение (9 мм) | человек 375 м, автомобиль 1150 м |
| Видеокамера | 1/2.8'' Sony STARVIS CMOS, 5 Мпикс (2592 х 1944), 30-кратный зум 5,3 – 159 мм |
| Поворот | панорамирование 0 — 360°, наклон от -90° до +90°; скорость от 0,01 до 60°/сек. |
| Интерфейсы | 9 входов и 4 выхода тревожных, аудио 2 входа и 2 выхода, RS485, 2 выхода BNC |
| Карта памяти | Micro SD (до 128 ГБ) |
| ONVIF | Profile S/T/G/M |
| Питание | 36 В пост.; 80 Вт макс. |
| Корпус | IP66, стеклоочиститель; от –55 °С до +50 °С; масса 16,5 кг |
Как это работает и подключается
- Питание камеры — стандартный внешний источник 36 В постоянного тока; потребление до 80 Вт.
- Тепловизор и камера видимого света — два сетевых устройства с разными адресами: по умолчанию 192.168.0.121 (тепловизионная) и 192.168.0.120 (видимого света), Admin / 1234 (rev. B).
- Адреса назначаются программой ESC (EVIDENCE SEARCH CAMERA); для браузера нужен режим Internet Explorer (в Microsoft Edge — режим Internet Explorer).
- Для rev. C (PTZ LR и PTZ MFT) в руководстве по веб-настройке указаны другие параметры по умолчанию: тепловизионная камера 192.168.1.64, камера видимого света 192.168.1.65, admin / Abc.12345.
- Автоматические режимы: 400 предустановок, 8 линий сканирования, 12 туров, 6 траекторий; по тревоге возможна предустановка.
Монтаж
- Перед монтажом рекомендуется включить устройство и полностью проверить работоспособность.
- Убедиться, что на месте установки достаточно пространства, а поверхность способна выдержать вес устройства (16,5 кг).
- Установка и обслуживание — только квалифицированным персоналом по государственным стандартам и правилам безопасных работ.
- Для очистки корпуса — сухая мягкая ткань, при сильных загрязнениях слабый нейтральный моющий раствор; сильные растворители не применять.
Примеры
Тепловизор плюс обзор
Тепловизор ловит цель в темноте и тумане, видеокамера с 30-кратным зумом даёт детали; тревога тепловизора может вызвать предустановку.
Частые вопросы
Чем CIF PTZ отличается от VGA PTZ?
Разрешение тепловизора 400 х 300 против 640 х 512, видеокамера 4 Мпикс против 5 Мпикс, скорость поворота до 30°/сек. против 60°/сек., тревожных выходов 2 против 4.
Сколько сетевых адресов у камеры?
Два: у тепловизора и у камеры видимого света.
Нюансы и грабли
- Питание по РЭ — стандартный внешний источник 36 В постоянного тока.
- Не направлять объектив на яркие объекты (осветительные приборы) надолго.
- Не ставить рядом с мерцающим освещением, нагревательными элементами, мощными источниками излучения и там, где пыль, копоть или агрессивные пары.
- Ревизии B и C имеют разные адреса и пароли по умолчанию (192.168.0.120 / 121 и 192.168.1.64 / 65), не путать при поиске в сети.
Документация
- Evidence — instrukcia_evidence_-_APIX_Thermal___VGA_PTZ_(rev.B)_-_APIX_Thermal___VGA_PTZ_(rev.B)_Инструкция_по_подключени_68dce7
- Evidence — instrukcia_evidence_-_APIX_Thermal___CIF_PTZ_(rev.B)_-_APIX_Thermal___CIF_PTZ_(rev.B)_Инструкция_по_подключени_ad1b6d
- Evidence — instrukcia_evidence_-_APIX_Thermal_PTZ_LR_(rev.C)_-_APIX_Thermal_PTZ_LR_(rev.C)_Инструкция_по_настройке
- Evidence — instrukcia_evidence_-_APIX_Thermal_PTZ_MFT_(rev.C)_-_APIX_Thermal_PTZ_MFT_(rev.C)_Инструкция_по_настройке
