APIX VDome — уличные вандалозащищённые купольные IP-камеры с автофокусным зумом Evidence (E2, E4, E5, E8 Ext, M4, S2 WDR)
Серия уличных купольных камер IK10 с моторизованным автофокусным объективом: 2-8 Мпикс, зум регулируется через веб-интерфейс. Питание 12 В пост. или PoE, карта Micro SD.
Модели семейства
APIX VDome / E2 2713 AF (II)2 Мпикс, объектив 2,7 – 13 мм, WDR 120 дБ, ИК до 40 м.
| Матрица | 1/2.8'' Progressive Scan CMOS 2M, 2 Мпикс (1920 х 1080) |
| Объектив | 2,7 – 13 мм, моторизованный с автофокусировкой, 95° (wide) — 28° (tele) |
| ИК-подсветка | до 40 м, 850 нм |
| Чувствительность | 0,05 лк (цвет) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 256 Гб) |
| Контакты, аудио | 1 тревожный вход и 1 выход; 1 аудиовход, 1 аудиовыход |
| Корпус | IP67, IK10; от –40°С до +50 °С |
| Питание | 12 В пост. / PoE (IEEE802.3af); 8,5 Вт |
| Вес | 800 г |
| ONVIF | версия 17.06, Profile S |

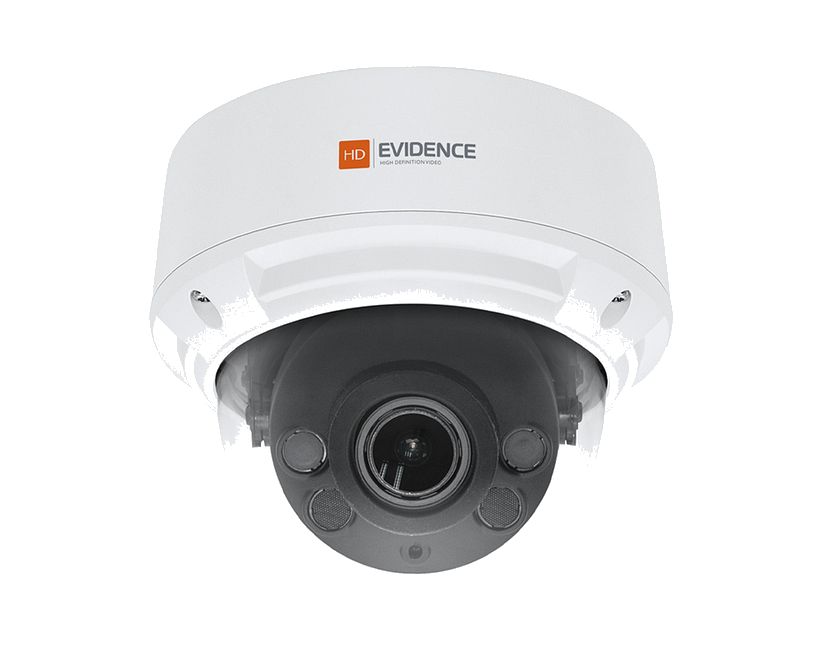

APIX VDome / E4 AF4 Мпикс, объектив 2,7 – 12 мм, гигабитный Ethernet.
| Матрица | 1/3'' OmniVision OV4689 CMOS 4M, 4 Мпикс (2592 х 1520), процессор HiSilicon 3516D |
| Объектив | 2,7 – 12 мм, моторизованный с автофокусом, 90° (wide) — 35° (tele) |
| ИК-подсветка | до 30 м, 850 нм |
| Чувствительность | 0,05 лк (цвет) / 0 лк (ИК-подсветка) |
| Сеть | 10/100/ 1000Mbit Ethernet (разъем RJ-45) |
| Контакты, аудио | 1 тревожный вход, 1 релейный выход; линейные вход и выход (RCA); тестовый выход (RCA) |
| Корпус | IP67, IK10; от -40°С до +50 °С |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 3 Вт (без подсветки) / 5 Вт (с подсветкой) |
| Вес | 900 г |
APIX VDome / E5 2713 AF5 Мпикс, Sony Starvis IMX335, объектив 2,7 – 13 мм.
| Матрица | 1/2.8'' Sony Starvis IMX335 CMOS 5M, 5 Мпикс (2560 х 1920) |
| Объектив | 2,7 – 13 мм, моторизованный с автофокусом, 105° (wide) — 35° (tele) |
| ИК-подсветка | до 30 м, 850 нм |
| Чувствительность | 0,006 лк (цвет) / 0,0006 лк (ч/б) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 128 Гб) |
| Контакты, аудио | 1 тревожный вход, 1 релейный выход; линейные вход и выход (RCA) |
| Корпус | IP67, IK10; от –40 до +50 °С |
| Питание | 12 В пост. / PoE (IEEE802.3af); 3,5 Вт (без подсветки) / 8 Вт (с подсветкой) |
| Вес | 700 г |
APIX VDome / E5 2713 AF (II)5 Мпикс, объектив 2,7 – 13 мм, ИК до 40 м.
| Матрица | 1/2.8'' Progressive Scan CMOS 5M, 5 Мпикс (2560 х 1920) |
| Объектив | 2,7 – 13 мм, моторизованный с автофокусировкой, 103° (wide) — 30° (tele) |
| ИК-подсветка | до 40 м, 850 нм |
| Чувствительность | 0,05 лк (цвет) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 256 Гб) |
| Контакты, аудио | 1 тревожный вход и 1 выход; 1 аудиовход, 1 аудиовыход |
| Корпус | IP67, IK10; от –40°С до +50 °С |
| Питание | 12 В пост. / PoE (IEEE802.3af); 8,5 Вт |
| Вес | 800 г |
| ONVIF | версия 17.06, Profile S |

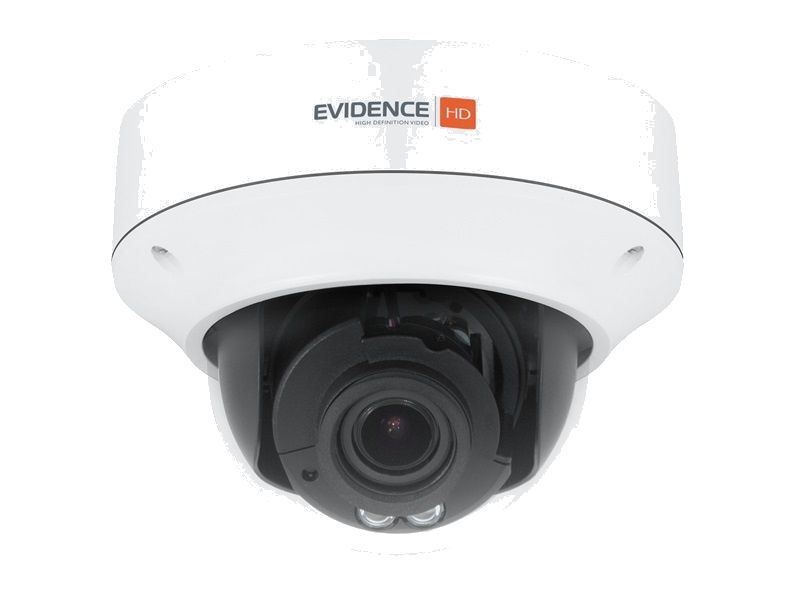

APIX VDome / E8 Ext 2812 AF4K2K, Sony Starvis IMX274, IP66, от –50°С.
| Матрица | 1/2.5'' Sony Starvis IMX274 CMOS 4K2K, (3840 x 2160) |
| Объектив | 2,8 – 12 мм, моторизованный с автофокусом, 105° (wide) — 30° (tele) |
| ИК-подсветка | до 30 м, 850 нм |
| Чувствительность | 0,02 лк (цвет) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 128ГБ) |
| Контакты, аудио | 1 тревожный вход, 1 выход; 1 аудиовход, 1 аудиовыход; композитный BNC |
| Корпус | вандалозащищённый (IK10), уличный (IP66) |
| Температура | от -50 до +60 °С |
| Питание | 12 В пост. / PoE (IEEE802.3 af), встроенный PoE-сплиттер; 8,7 Вт |
| Вес | 750 г |
APIX VDome / E8 Ext 2812 AF (II)8 Мпикс, ИК до 40 м, встроенный микрофон, IP67, Profile S/G/T.
| Матрица | 1/2.8'' Progressive Scan CMOS, 8 Мпикс (3840 х 2160), 20 кадров/сек. при 8 Мпикс |
| Объектив | 2,8 – 12 мм, моторизованный с автофокусом, 107° (wide) — 29° (tele) |
| ИК-подсветка | до 40 м, 850 нм |
| Чувствительность | 0,003 лк (цвет) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 256ГБ) |
| Контакты, аудио | 1 тревожный вход, 1 релейный выход; 1 аудиовход, 1 аудиовыход, встроенный микрофон |
| Корпус | IK10, IP67 |
| Температура | от –50°С до +60°С |
| Питание | 12 В пост. / PoE (IEEE802.3 af), встроенный PoE-сплиттер; 9 Вт |
| Вес | 970 г |
APIX VDome / M4 2812 AF (II)4 Мпикс, микрофон, без тревожных контактов.
| Матрица | 1/3'' Progressive Scan CMOS, 4 Мпикс |
| Объектив | 2,8 – 12 мм, моторизованный с автофокусом, 103° (wide) — 31° (tele) |
| ИК-подсветка | до 40 м, 850 нм |
| Чувствительность | 0,003 лк (цвет) / 0 лк (ИК-подсветка) |
| Частота кадров | 2688 x 1520 / 2560 x 1440 – 25 кадров/сек.; 2304 x 1296 и ниже – 30 кадров/сек. |
| Аудио, контакты | встроенный микрофон; тревожных контактов нет |
| Карта памяти | Micro SD (до 256ГБ) |
| Корпус | IP67, IK10; от –40°С до +60°С |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 7,5 Вт |
| Вес | 650 г |
APIX VDome / M4 2812 AF (III) (обновлённая модель 2026 года)Металлический корпус, карта до 512 ГБ, грозозащита 4 кВ, распознавание людей.
| Матрица | 1/3'' Progressive Scan CMOS, 4 Мпикс |
| Объектив | 2,8 – 12 мм, F1.6, моторизованный с автофокусом; 95,6° — 30,9° по горизонтали |
| ИК-подсветка | 40 м, 850 нм |
| Чувствительность | 0,003 лк (цвет, F1.6, AGC) / 0 лк (ИК-подсветка) |
| Карта памяти | Micro SD (до 512 ГБ) |
| Корпус | металлический, IP67, IK10, грозозащита 4 кВ |
| Регулировка зоны обзора | панорама 3° — 360°, наклон 0° — 70°, поворот 3° — 360° |
| Температура | от –40°С до +60°С |
| Питание | 12 В пост. / PoE (IEEE802.3 af); 8 Вт |
| Вес | 660 г |
APIX VDome / S2 WDR AF2 Мпикс, 60 кадров/сек., WDR 140 дБ, питание и 24 В перем.
| Матрица | 1/2.8'' Sony Starvis IMX290 CMOS 2M, 2 Мпикс (1920 х 1080), 60 кадров/сек. |
| Объектив | 2,7 – 12 мм, моторизованный с автофокусом, 95° (wide) — 35° (tele) |
| WDR | аппаратная система WDR — 140 дБ |
| ИК-подсветка | до 30 м, 850 нм |
| Чувствительность | 0,002 лк (цвет) / 0 лк (ИК-подсветка) |
| Контакты, аудио | 1 тревожный вход, 1 релейный выход; линейные вход и выход (RCA); тестовый выход (RCA) |
| Корпус | IP67, IK10; от -40°С до +50 °С |
| Питание | 12 В пост. / 24 В перем. / PoE (IEEE802.3 af); 3 Вт (без подсветки) / 5 Вт (с подсветкой) |
| Вес | 900 г |
Как это работает и подключается
- Питание 12 В постоянного тока или PoE (IEEE802.3 af); для PoE в сети должен быть PoE-коммутатор или PoE-инжектор. У VDome / S2 WDR допускается и 24 В переменного тока.
- У E8 Ext встроен PoE-сплиттер: при питании по PoE разъём питания 12 В можно использовать для питания сторонних устройств (датчик, микрофон и т. д.).
- Для двусторонней аудиосвязи: к аудиовходу микрофон со своим источником питания, к аудиовыходу — усилитель или динамики со своим питанием.
- Приближение и фокусировка регулируются через веб-интерфейс, не механически.
Монтаж
- Звёздообразным ключом раскрутить винты корпуса и снять верхнюю крышку с прозрачным куполом.
- По шаблону просверлить три отверстия, вставить дюбели, закрепить монтажное основание винтами из комплекта (у E2 2713 AF II комплект — самонарезающие винты 40 мм и дюбели 40 мм по три штуки).
- Камера должна крепиться к прочной поверхности, при необходимости подобрать другие винты и дюбели.
- Подключить питание, сетевой кабель и аудио, навести область обзора поворотом рабочего модуля по горизонтали и вертикали, установить карту памяти, протереть купол мягкой тканью, закрыть крышку и затянуть винты.
- Ethernet-кабель категории 5 и выше; для лучшего качества передачи не более 100 метров; влагозащитная муфта сетевого разъёма — в комплекте.
Примеры
Регулировка зума и фокуса с земли
Приближение и фокусировка делаются через веб-интерфейс: на странице просмотра во вкладке «Приближение / Фокусировка» кнопки приближения и фокуса, есть кнопка автофокусировки.
Частые вопросы
Как менять приближение и фокус?
Через веб-интерфейс камеры: на странице просмотра кнопки приближения и фокусировки, есть кнопка автофокусировки.
Какая камера выдерживает -50°С?
E8 Ext 2812 AF и E8 Ext 2812 AF (II) — рабочая температура от -50 до +60 °С.
Нюансы и грабли
- У разных исполнений разный набор аудио и тревожных контактов: у M4 нет тревожных контактов, у E4, E5 2713 AF, S2 WDR — релейный выход и линейные RCA, у E2 (II) и E5 (II) — тревожный выход, 1 аудиовход и 1 аудиовыход.
- У E4 AF и S2 WDR AF сетевой интерфейс в таблице указан по-разному (у E4 — 10/100/ 1000Mbit, у S2 WDR — 10/100/ Mbit); уточнять по устройству.
- В M4 II и M4 III максимальное разрешение в таблице 4 Мпикс (2668 x 1520), а в потоках — 2688 x 1520: писать по потоку.
- Не направлять объектив на яркие объекты надолго; не ставить рядом с мерцающими источниками света и нагревателями.
