APIX VDome Multisensor — уличная панорамная IP-камера с четырьмя видеомодулями в одном корпусе

Четыре независимо настраиваемых видеомодуля в вандалозащищённом корпусе: обзор до 360°, ИК-подсветка 40 м. Исполнения S20 (4 × 5 Мпикс) и S32 (4 × 8 Мпикс).

Панорамные IP-камеры APIX VDome Multisensor

Модели семейства

APIX VDome / S20 MultisensorЧетыре видеомодуля по 5 Мпикс, моторизованный объектив 2,7 – 13,5 мм в каждом.

Матрица	1/2.8'' STARVIS CMOS, 4 независимых видеомодуля
Разрешение	5 Мпикс (2592 x 1944) на каждый видеомодуль
Объектив	моторизованный с автофокусом, 2,7 – 13,5 мм, F1.6; 95,6° — 26,9° по горизонтали, 64,5° — 20,5° по вертикали
Чувствительность	0,005 лк (цвет, F1.6, AGC) / 0 лк (ИК-подсветка)
ИК-подсветка	адаптивная, до 40 м, 850 нм
Питание	12 В пост. / PoE+ (IEEE802.3 at); потребление 20 Вт
Интерфейсы	10/100 Ethernet RJ-45; 4 тревожных входа, 2 выхода; RS485; CVBS; аудиовход и аудиовыход
Корпус	IP67, IK10; от -40°С до +50°С; 4 кг вместе с кронштейном

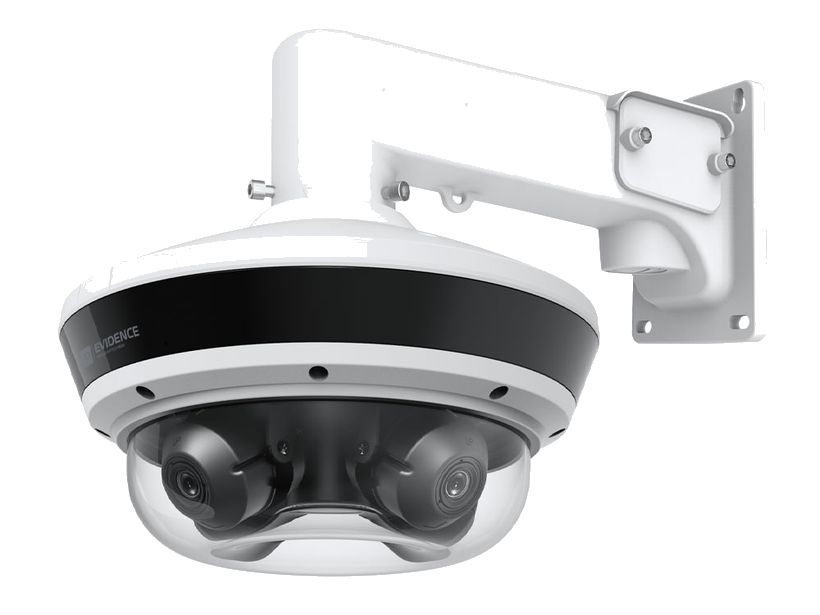

APIX VDome / S32 MultisensorТа же конструкция, но четыре видеомодуля по 8 Мпикс и более широкий угол обзора объектива.

Матрица	1/2.8'' STARVIS CMOS, 4 независимых видеомодуля
Разрешение	8 Мпикс (3840 x 2160) на каждый видеомодуль
Объектив	моторизованный с автофокусом, 2,7 – 13,5 мм, F1.6; 108° — 31,4° по горизонтали, 56,1° — 17,6° по вертикали
Битрейт 1-го потока	200 кбит/сек. — 16 Мбит/сек., CBR/VBR
ИК-подсветка	адаптивная, до 40 м, 850 нм
Питание	12 В пост. / PoE+ (IEEE802.3 at); потребление 20 Вт
Интерфейсы	10/100 Ethernet RJ-45; 4 тревожных входа, 2 выхода; RS485; CVBS; аудиовход и аудиовыход
Корпус	IP67, IK10; от -40°С до +50°С; 4 кг вместе с кронштейном

Как это работает и подключается

Каждый из четырёх видеомодулей настраивается вручную независимо: панорама 0 — 180°, наклон 0 — 130°, поворот 0 — 355°.
Видеоаналитика (технология MOD-Algorithms): пересечение линии периметра, вход в зону, выход из зоны, неправильная парковка, направление движения, подсчёт людей, праздношатание.
Три потока видео; у S20 первый поток 2592 х 1944 … 1280 х 720, битрейт 500 кбит/сек. — 12 Мбит/сек.; частота кадров 25 / 30 кадров/сек. (50/60 Гц).
Запись на карту Micro SD до 1 Тб; ONVIF Profile S, Profile G, Profile T, Profile M.
Сетевые протоколы по паспорту: IPv4/IPv6, RTSP/RTCP/RTP, TCP/UDP, HTTPS, DHCP, DNS, DDNS, PPPoE, UPnP, ICMP, IGMP, FTP, NTP, 802.1x, SNMP.

Монтаж

Кронштейн для установки на стену входит в комплект; остальные аксессуары (APIX JBOX / EPZ — распределительная коробка, APIX TUBEPLATE / L и TUBEPLATE / DE — адаптеры на трубу, APIX CORNERPLATE / L и CORNERPLATE / DE — адаптеры на угол, APIX CEILINGTUBE / DE — потолочный кронштейн) поставляются отдельно.
Питание — 12 В пост. или PoE+ (IEEE802.3 at); при питании по сети нужен коммутатор или инжектор стандарта 802.3 at.
Габаритный чертёж в паспорте приведён картинкой, размеры в текст не извлеклись — перед закладкой посадочного места смотреть паспорт.

Примеры

Просторные залы, вокзалы, парковки

Производитель пишет, что камера заменяет сразу несколько стандартных камер и подходит для торговых центров, вокзалов, аэропортов, ж/д станций и парковок.

Наблюдение с угла здания

Камеру можно поставить на угол для разнонаправленного наблюдения: для этого в списке аксессуаров есть адаптеры на угол APIX CORNERPLATE / L и APIX CORNERPLATE / DE.

Частые вопросы

Чем S20 отличается от S32?

Разрешением каждого видеомодуля: S20 — 5 Мпикс (2592 x 1944), S32 — 8 Мпикс (3840 x 2160); у S32 шире угол объектива по горизонтали (108° — 31,4° против 95,6° — 26,9°).

Какая суммарная зона обзора?

В паспорте заявлен обзор 4 х 90° — суммарно до 360°.

До какой температуры работает?

Паспорт: от -40°С до +50°С.

Нюансы и грабли

Камера потребляет 20 Вт; паспорт допускает питание только 12 В пост. или PoE+ (IEEE802.3 at), другие классы PoE в паспорте не заявлены.
В паспорте указано, что аксессуары, кроме настенного кронштейна, не входят в комплект: адаптеры на трубу, угол и потолочный кронштейн нужно заказывать отдельно.
Вес 4 кг указан вместе с кронштейном: крепёж и основание должны быть рассчитаны на эту массу.
У двух исполнений отличаются потоки и битрейт (S20 — до 12 Мбит/сек. в первом потоке, S32 — до 16 Мбит/сек.), учитывайте это при расчёте нагрузки на сеть и архив.
