APIX ZBullet / S2 Platform GIS — камеры 2 Мпикс на поворотной платформе с активной гиростабилизацией

Для опор, кранов и мостов с ударами, вибрацией и ветром: поворотная платформа 360°, лазерная подсветка 500 м, стеклоочиститель. Два исполнения — 25-кратный и 33-кратный объектив.

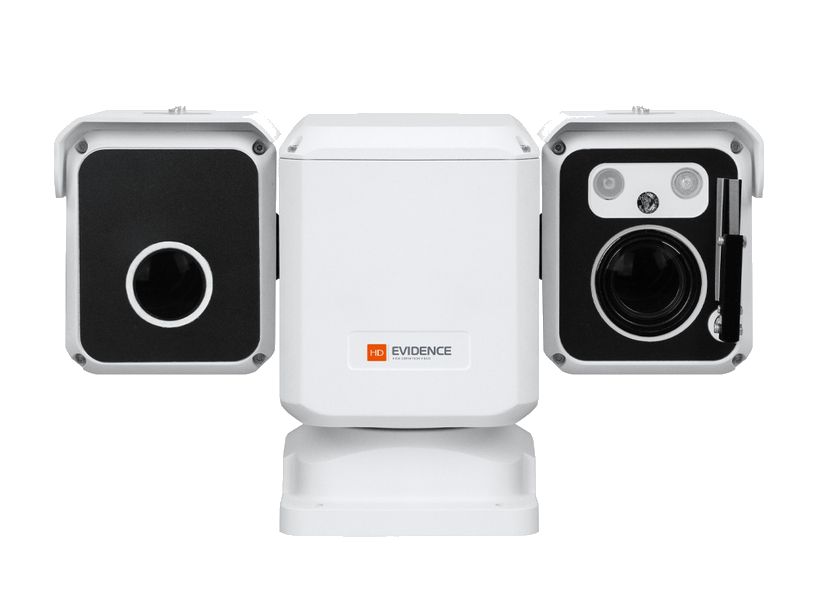

Камеры на гиростабилизированной платформе APIX ZBullet S2 Platform GIS

Модели семейства

APIX 25ZBullet / S2 Platform GIS25-кратный объектив 5,1 — 127,5 мм.

Матрица	1/2.8'' Progressive Scan CMOS; 2 Мпикс (1920 х 1080)
Объектив	моторизированный с автофокусировкой, 25-кратное приближение 5,1 — 127,5 мм, F1.6 — F2.86
Углы обзора	51,7° (wide) — 3,6° (tele)
Подсветка	адаптивная лазерная, дальность 500 м, длина волны 850±10 нм, мощность 2,2±0,3 Вт
Поворотное устройство	панорамирование 360° (непрерывно), наклон от -90° до +90°
Питание	12 В пост. / 24 В пост.; потребление 20 Вт макс.
Корпус	IP66, грозозащита 6 кВ; от –40°С до +60°С
Вес	6,5 кг

APIX 33ZBullet / S2 Platform GIS33-кратный объектив 5,5 — 180 мм, остальное как у 25-кратной модели.

Матрица	1/2.8'' Progressive Scan CMOS; 2 Мпикс (1920 х 1080)
Объектив	моторизированный с автофокусировкой, 33-кратное приближение 5,5 — 180 мм, F1.5 — F4.0
Углы обзора	60,5° (wide) — 2,3° (tele)
Подсветка	адаптивная лазерная, дальность 500 м, длина волны 850±10 нм, мощность 2,2±0,3 Вт
Поворотное устройство	панорамирование 360° (непрерывно), наклон от -90° до +90°
Питание	12 В пост. / 24 В пост.; потребление 20 Вт макс.
Корпус	IP66, грозозащита 6 кВ; от –40°С до +60°С
Вес	6,5 кг

Как это работает и подключается

Гироскоп стабилизирует изображение, бесколлекторные двигатели подвеса корректируют камеру по вертикальному крену.
Скорость поворота: панорамирование 0,17 – 100°/сек, наклон 0,17 – 80°/сек. Автоматические режимы: 255 предустановок, маршруты патрулирования, автосканирование, возврат в исходное положение.
Съёмка: 1920 х 1080, 1280 х 960, 1280 х 720; 25 / 30 кадров/сек. (50/60 Гц); аппаратный WDR двойного сканирования; механический ИК-фильтр.
Интерфейсы: 10/100 Mbit Ethernet (RJ-45), 7 тревожных входов и 2 выхода, аудио 1 вход и 1 выход, RS485, карта Micro SD / SDHC / SDXC до 256 ГБ; подключение — водонепроницаемые промышленные разъёмы.
Очистка стекла: механический стеклоочиститель с датчиком дождя. ONVIF Profile S, G, T.

Монтаж

Опционально камера комплектуется климатическим шкафом GS с омывателем стекла: бачок 5,2 л, высота подъёма жидкости до 5 м, длина трубки до 11 м; питание шкафа 230 В перем. ± 10%, 6A; IP66; 19,5 кг; 600 x 600 x 250 мм (без гермовводов).
В шкафу GS: бачок стеклоомывателя с насосом и датчиком уровня, блок управления стеклоочистителем и климатом, обогреватель, вентилятор со сменным фильтром, AC/DC преобразователь 220/24В, защита по линии питания 220В, автомат, тамперный контакт двери.
По запросу в шкаф ставятся коммутатор CROSS 4/HPoE SP, CROSS 8/HPoE SP или CROSS 8/UPoE SP и модуль ввода/вывода IOLOGIK Е1214.
Сценарии очистки (по команде оператора, по расписанию, оповещения о низком уровне жидкости и об открытии двери) настраиваются в ПО EVIDENCE Win; жидкость — с температурой замерзания ниже –50°С.

Примеры

Опоры, краны, мосты

Серия создана для установки на конструкциях, подверженных постоянным ударам, вибрациям и ветру: различные опоры, краны, железнодорожные и автомобильные мосты.

Морской климат и агрессивная среда

Трёхслойное антикоррозийное покрытие корпуса устойчиво к агрессивным средам с повышенной соленостью и кислотностью (PH 6,5 — 7,2).

Частые вопросы

Чем отличаются 25ZBullet и 33ZBullet?

Только объективом: 25-кратный 5,1 — 127,5 мм (51,7° — 3,6°) и 33-кратный 5,5 — 180 мм (60,5° — 2,3°).

Какой угол поворота платформы?

Панорамирование 360° непрерывно, наклон от -90° до +90°.

Какие входы и выходы есть?

В паспорте указаны 7 тревожных входов и 2 выхода, вход и выход аудио, порт RS485.

Нюансы и грабли

Питание камеры — 12 В или 24 В постоянного тока, PoE не заявлено; потребление до 20 Вт.
Камера тяжёлая (6,5 кг), ставится на конструкции с вибрацией — основание и крепёж должны выдерживать эту массу и ветровую нагрузку.
Климатический шкаф GS и стеклоомыватель — опция; без шкафа остаётся только механический стеклоочиститель с датчиком дождя.
Габаритные размеры камеры в паспорте даны цифрами на чертеже без подписей; перед проектированием смотреть чертёж в паспорте.
Грозозащита заявлена 6 кВ; о заземлении в паспорте ничего нет — требования искать в руководстве на монтаж.

Документация

Evidence — техническое описание APIX ZBullet / S2 Platform GIS
