CROSS kV — пассивные устройства грозозащиты линии Ethernet (1, 16 и 24 порта)

Защищают сетевое оборудование IP-видеонаблюдения от скачков напряжения в линии Ethernet до 100 Мбит/с с PoE. CROSS 1/kV — у камеры, 16/kV и 24/kV — у коммутатора, в стойке.

Модели семейства

CROSS 1/kVОдноканальное устройство в небольшом корпусе, ставится непосредственно перед защищаемым устройством.

Число защищаемых портов	1, разъёмы RJ-45 «IN» и «OUT»
Защищаемые пары	1, 2, 3, 6
Скорость	не более 100 Мбит/с
Рабочее напряжение	номинальное 5 В, максимальное длительное 5,8 В
Ток разряда (8/20 мкс)	номинальный: линия/линия 350 А, линия/земля 5 кА; максимальный 10 кА
Напряжение защиты	линия/линия 30 В, линия/земля 500 В; время срабатывания не более 1 нс
Вносимые потери / размеры	не более 0,5 дБ; 98 х 25 х 25 мм
Условия	от -45 до +70 °С; влажность не более 95 %

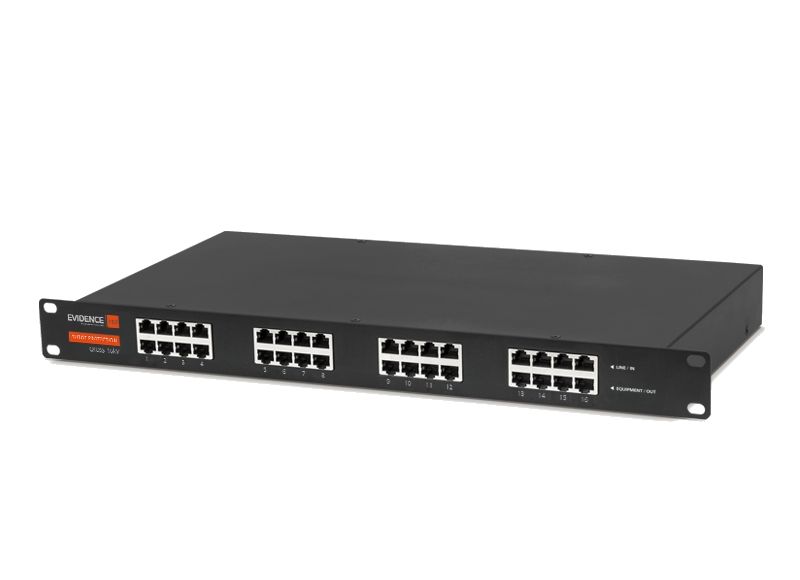

CROSS 16/kV16 защищаемых каналов в стоечном корпусе: 16 разъёмов «IN» и 16 «OUT».

Число защищаемых портов	16; всего 32 разъёма RJ-45 на передней панели
Защищаемые пары	1, 2, 3, 6
Скорость	не более 100 Мбит/с
Рабочее напряжение	номинальное 5 В, максимальное длительное 5,8 В
Ток разряда (8/20 мкс)	номинальный: линия/линия 350 А, линия/земля 5 кА; максимальный 10 кА
Напряжение защиты	линия/линия 30 В, линия/земля 500 В; время срабатывания не более 1 нс
Вносимые потери / размеры	не более 0,5 дБ; 425 х 200 х 30 мм, крепление в стойку 19'' (1U)
Условия	от -10 до +70 °С; влажность не более 95 %

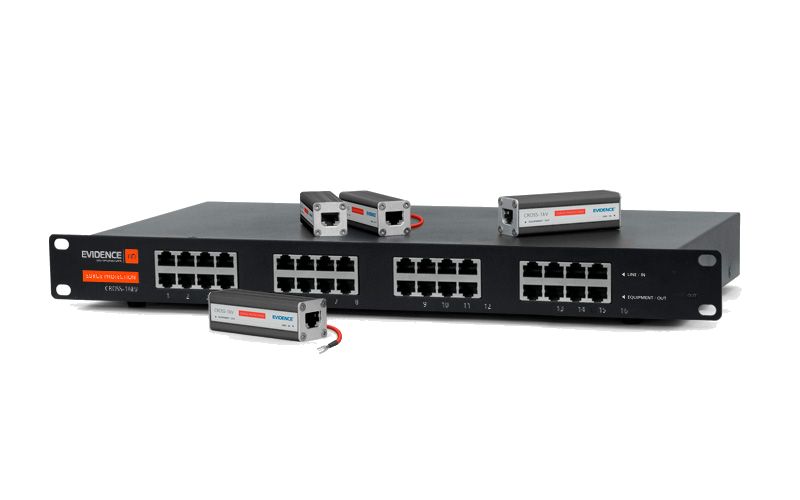

CROSS 24/kV24 защищаемых канала в стоечном корпусе: 24 разъёма «IN» и 24 «OUT».

Число защищаемых портов	24; всего 48 разъёмов RJ-45 на передней панели
Защищаемые пары	1, 2, 3, 6
Скорость	не более 100 Мбит/с
Рабочее напряжение	номинальное 5 В, максимальное длительное 5,8 В
Ток разряда (8/20 мкс)	номинальный: линия/линия 350 А, линия/земля 5 кА; максимальный 10 кА
Напряжение защиты	линия/линия 30 В, линия/земля 500 В; время срабатывания не более 1 нс
Вносимые потери / размеры	не более 0,5 дБ; 425 х 200 х 30 мм, крепление в стойку 19'' (1U)
Условия	от -10 до +70 °С; влажность не более 95 %

Как это работает и подключается

Устройства пассивные, питания не требуют; рассчитаны на защиту линии со скоростью передачи до 100 Мбит/с и поддержкой PoE.
Скачки напряжения в линии Ethernet возникают из-за грозовых разрядов или индустриальных помех.

Монтаж

CROSS 1/kV: к разъёму OUT подключают защищаемое устройство (кабель максимально короткий), к разъёму IN — кабель основной линии Ethernet. Кабель с наконечником подключается к защитному заземлению.
CROSS 1/kV ставить как можно ближе к защищаемому оборудованию, длина кабеля до него — минимальная.
CROSS 16/kV и 24/kV: к разъёмам OUT подключают защищаемый коммутатор, к разъёмам IN — кабели основных линий Ethernet.
У 16/kV и 24/kV винтовая клемма на задней панели подключается к контуру защитного заземления; провод и наконечники в комплект не входят.
Подключение к заземлению выполнять по государственным стандартам на заземляющие устройства и проводники.

Примеры

Защита камеры у самой камеры

CROSS 1/kV ставится непосредственно перед защищаемым устройством, например IP-камерой; при скачке избыток энергии уходит в контур заземления.

Много камер на коммутатор

Если система состоит из множества камер, на стороне коммутатора ставят многопортовые CROSS 16/kV или 24/kV на 16 и 24 канала.

Частые вопросы

Пропускает ли устройство PoE?

Да, по описанию производителя оно рассчитано на линию с поддержкой питания PoE.

Чем CROSS 1/kV отличается от 16/kV?

Числом защищаемых портов (1, 16, 24), корпусом (98 х 25 х 25 мм и стоечный 425 х 200 х 30 мм) и нижней температурой (-45 °С у 1/kV, -10 °С у 16/kV и 24/kV).

Нюансы и грабли

Эксплуатация без защитного заземления не допускается.
Для полной защиты устройства грозозащиты должны стоять на обоих концах линии — и у камеры, и на стороне коммутатора.
Паспорт ограничивает скорость линии значением не более 100 Мбит/с; для гигабитных линий устройство не заявлено.
У 16/kV и 24/kV провод и наконечники для заземления не входят в комплект — закладывайте отдельно.

Документация

Evidence — краткая инструкция «Грозозащита CROSS kV», версия 2.0.1120
