WideScreen 21 (II) и 21 (II) rev.2 — 21,5-дюймовые Full HD мониторы для систем видеонаблюдения

Два исполнения 21,5'' монитора. Первое — с входами HDMI и VGA; rev.2 — с композитными входами BNC, выходом BNC, VGA, HDMI и пультом дистанционного управления.

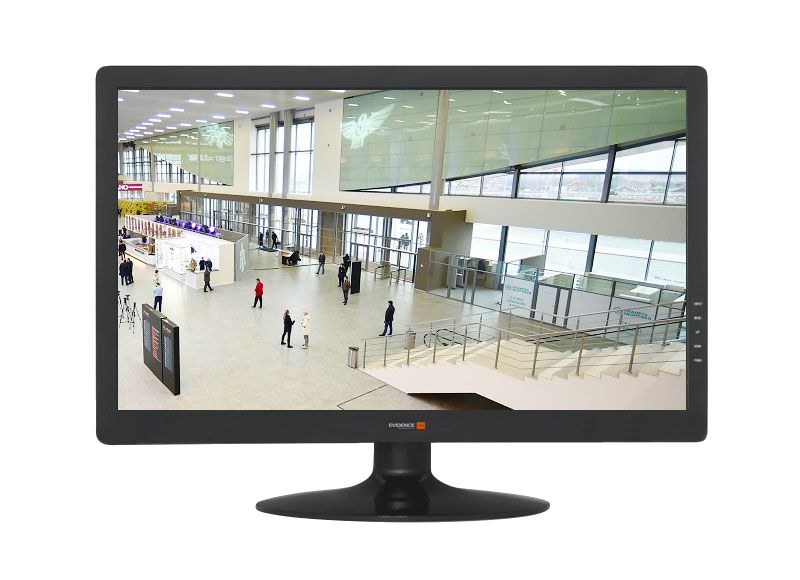

Видеомониторы Evidence WideScreen 21 (II)

Модели семейства

WideScreen 21 (II) rev.2Диагональ 21,5'', 1920 x 1080; 2 входа и 1 выход BNC, VGA, HDMI; питание 12 В от блока в комплекте.

Диагональ / формат	21,5''; 16 : 9; PAL / NTSC
Разрешение	максимальное 1920 x 1080; 16,7 млн цветов
Яркость / контраст	250 кд/м² [LED]; 1000 : 1
Время отклика / углы	5 мс; по горизонтали 170°, по вертикали 180°
Входы / выходы BNC	2 / 1
Прочие входы	VGA — 1; HDMI — 1; аудио вход / выход — 1 / 1 (RCA); динамика нет
Питание	12 В пост., блок питания в комплекте; потребление 20 Вт
Масса / температура	2,6 кг; от 0 до +40 °C

WideScreen 21 (II)Монитор с разъёмами питания, HDMI, VGA и аудиовходом LINE IN; управление кнопками MENU и AUTO.

Разъёмы	питание; HDMI; VGA; аудио вход (LINE IN)
Выбор входа	удержание кнопки AUTO три секунды переключает вход между D-Sub и HDMI
Режимы меню	PC, GAME, MOVIE; формат изображения 16:9, AUTO или 4:3; режим DCR
Комплект	монитор с основанием, HDMI-кабель, кабель питания, краткое руководство по эксплуатации

Как это работает и подключается

rev.2: кнопка INPUT выбирает источник (VGA, BNC1, BNC2, HDMI, YPBPR); MENU вызывает экранное меню; кнопки вверх / вниз меняют громкость; POWER включает монитор, индикатор при работе зелёный, в выключенном состоянии красный.
rev.2: в меню разделы «Изображение» (яркость, контрастность, резкость, цветовая температура, соотношение сторон), «Звук», «Система» (язык меню, прозрачность, сброс), «Функционал» (шумоподавление, обновление ПО монитора). При отсутствии сигнала выводится надпись NO SIGNAL.
Пульт дистанционного управления (rev.2) действует на расстоянии не более 7 метров.
Первое исполнение: кнопка MENU открывает меню, выбор параметра — кнопками контрастности и яркости, выход — AUTO. В меню есть Contrast, Brightness, Color Temp, Auto Adjust, Auto Color, H. Position, V. Position, Clock, Phase, Language, OSD и Aspect Ratio.
Индикатор первого исполнения: горит — питание включено, мигает — режим энергосбережения, не горит — питание отключено.

Монтаж

Комплект rev.2: монитор, настольный кронштейн, блок питания, ИК-пульт управления, руководство по эксплуатации.
Включение rev.2: подключить кабель питания и нажать POWER. Полностью отключить питание — сначала POWER, затем переключателем питания.
Первое исполнение, подключение: выключить компьютер и отсоединить кабель питания, подключить сигнальный кабель к разъёму VGA и затянуть винты с обеих сторон, затем подключить компьютер и монитор к сети и включить. Если изображения нет — проверить все соединения ещё раз.
Не устанавливать в помещениях с высокой температурой, повышенной влажностью, вибрацией и сильной запылённостью; вентиляционные отверстия не перекрывать.

Примеры

Монитор видеорегистратора или процессора

В rev.2 на вход BNC подаётся кабель от устройства обработки сигнала (процессора), к выходу BNC можно подключить второй монитор; вход выбирается кнопкой INPUT.

Подключение к компьютеру

К входу VGA подключают выход RGB компьютера; настройка монитора при этом автоматическая (plug and play).

Частые вопросы

Чем отличаются 21 (II) и 21 (II) rev.2?

У rev.2 есть композитные входы BNC (2 входа, 1 выход), ИК-пульт и внешний блок питания 12 В; у первого исполнения в документе указаны только HDMI, VGA и аудиовход.

На каком расстоянии работает пульт?

Не более 7 метров.

Нюансы и грабли

Изделие не защищено от попадания влаги; влага внутри может привести к поломке.
Если внутрь попали посторонние предметы или жидкость, самостоятельно не включать: отключить от сети и обратиться в сервисный центр.
Габариты в таблице rev.2 (761,6 x 455,2 x 75 мм) совпадают с размерами других моделей серии WideScreen (II); на чертеже в том же документе указаны 518 мм и 318,5 мм. Перед проектированием места проверять по самой панели.
Если изображение не появляется в течение 5 минут после включения — идёт загрузка; после этого нужно обращаться в сервисный центр.
Нет динамика: звук только через выход аудио.
В описании комплекта первого исполнения текст склеен («HDMI-кабельКабель питания») — в коробке должны быть HDMI-кабель и кабель питания.
