Falcon Eye · мониторы видеодомофона

FE-70 Atlas HD / Atlas Plus HD / Milano Plus HD — монитор видеодомофона

Монитор видеодомофона для квартиры: связь с вызывной панелью, открытие замка, просмотр и запись видео на microSD. Линейка из трёх мониторов разного размера с общим меню и схемой подключения.

Модели семейства

FE-70 Atlas HDБазовый монитор линейки, 7-дюймовый экран.

Дисплей	7" TFT, 1024х600
Габариты	226 х 151 х 23 мм
Вызывные панели / камеры	до 2 панелей и 2 камер, или 1 панель и 3 камеры
Формат сигнала	CVBS / AHD720 / AHD1080 / CVI720 / CVI1080 / TVI720 / TVI1080 (PAL/NTSC)
Карта памяти	microSD от 8 до 128 ГБ, класс не ниже 10
Питание	от сети 220 В или 12 В (блок питания в комплект не входит)
Рабочая температура	от 0° до +50°

Atlas Plus HDТот же функционал, экран 10,1 дюйма.

Дисплей	10,1" TFT, 1024х600
Габариты	284 х 194 х 23 мм
Вызывные панели / камеры	до 2 панелей и 2 камер, или 1 панель и 3 камеры
Формат сигнала	CVBS / AHD720 / AHD1080 / CVI720 / CVI1080 / TVI720 / TVI1080 (PAL/NTSC)
Карта памяти	microSD от 8 до 128 ГБ, класс не ниже 10
Питание	от сети 220 В или 12 В (блок питания в комплект не входит)
Рабочая температура	от 0° до +50°

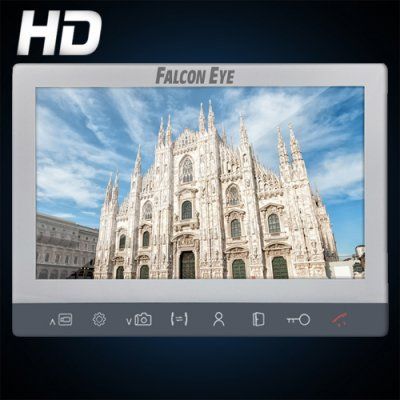

Milano Plus HDЭкран 10,1 дюйма на матрице IPS.

Дисплей	10,1" TFT IPS, 1024х600
Габариты	249 х 181,5 х 23 мм
Вызывные панели / камеры	до 2 панелей и 2 камер, или 1 панель и 3 камеры
Формат сигнала	CVBS / AHD720 / AHD1080 / CVI720 / CVI1080 / TVI720 / TVI1080 (PAL/NTSC)
Карта памяти	microSD от 8 до 128 ГБ, класс не ниже 10
Питание	от сети 220 В или 12 В (блок питания в комплект не входит)
Рабочая температура	от 0° до +50°

Как это работает и подключается

До 5 дополнительных мониторов в системе, между ними — адресный интерком; паспорт требует подбирать мониторы с одинаковым типом интеркома.
Запись по детекции движения одновременно только по одному каналу; при включённой «Фоторамке» детекция движения не работает и наоборот.
Управление замком доступно с вызывной панели и с монитора; сухой контакт «Замок» на мониторе — только для подключения к внешнему контроллеру.

Монтаж

Кабель для вызывной панели с сигналом высокой четкости и для соединения между мониторами — КВК 2х0,75 кв. мм и выше, с медными жилами и оплёткой.
Рекомендуемая высота установки монитора — 1,5–1,6 м.
Питание подключать только после завершения всех соединений; коммутацию SD-карты — при выключенном питании монитора.
Перед использованием SD-карту нужно отформатировать в меню «Система».

Примеры

Две панели

1 основной монитор и до 5 дополнительных, к системе — 2 вызывные панели и 2 дополнительные видеокамеры.

Одна панель, три камеры

1 основной монитор и 5 дополнительных мониторов, к системе — 1 вызывная панель и 3 видеокамеры.

Частые вопросы

Сколько вызывных панелей и камер можно подключить?

По паспорту — либо 2 панели и 2 камеры, либо 1 панель и 3 камеры, плюс до 5 дополнительных мониторов по интеркому.

Какая карта памяти подходит?

MicroSD от 8 до 128 ГБ, класс скорости записи не ниже 10, перед использованием — отформатировать в меню монитора.

Нюансы и грабли

Паспорт противоречив насчёт экрана: в описании внешнего вида дисплей назван «сенсорный емкостной», а в таблице характеристик строка «Сенсорный дисплей» — «Нет». Управление монитором в паспорте описано через отдельные сенсорные кнопки, на них и ориентироваться.
Несколько мониторов в одной системе должны быть с одинаковым типом интеркома — иначе интерком работает некорректно.
Модели различаются только размером и типом экрана (7" TFT / 10,1" TFT / 10,1" TFT IPS) и габаритами корпуса; электрическая схема подключения и меню — общие.

Документация

Falcon Eye — паспорт и инструкция FE-70 Atlas HD / Atlas Plus HD / Milano Plus HD, ред. 09.2024
Falcon Eye — паспорт и инструкция FE-70 Atlas HD / Atlas Plus HD / Milano Plus HD, ред. 2021 (совпадает с ред. 09.2024)
Тексты папок falconeye-atlas-hd-plus-black, falconeye-atlas-hd-plus-white, falconeye-milano-plus-hd — тот же паспорт (цветовые исполнения и опечатка модели в задании).
