VELA / VELA VZ / VELA XL — монитор видеодомофона 4,3"

Компактный 4,3-дюймовый монитор видеодомофона на аналоговом сигнале CVBS. Версии VZ и XL — тот же монитор с адаптацией под подъездные координатные или цифровые аудиодомофоны.

Модели семейства

VELAБазовая версия для двух вызывных панелей и дополнительных мониторов/камеры.

Экран	4,3" TFT, 480х272
Видеосигнал	аналоговый CVBS (PAL/NTSC)
Подключение	2 вызывные панели и до 3 доп. мониторов, либо 2 панели и 1 камера
Мелодии вызова	12, с возможностью разных мелодий на разные входы
Питание	14,5 В DC (адаптер 220/14,5 В в комплекте)
Потребление	не более 5 Вт, в ожидании 0,3 Вт
Рабочая температура	от 0 до +40 °C
Влажность	0–95%
Габариты	180 х 112 х 17 мм
Вес	260 г

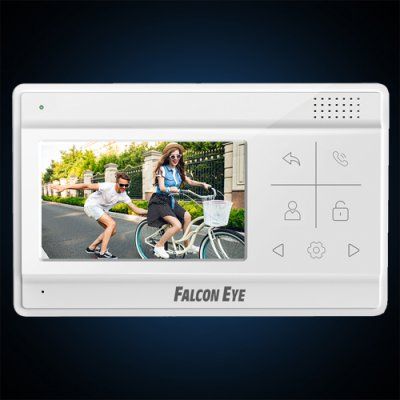

VELA VZАдаптация для подъездного координатного аудиодомофона (Элтис, Цифрал, Метаком, Визит).

Экран	4,3" цветной
Совместимость	координатный подъездный аудиодомофон: Элтис, Цифрал, Метаком, Визит
Входы	1-й вход — только подъездная видеокамера; 2-й вход — вызывная панель видеодомофона или цветная камера
Питание камеры	+12 В на выходе для подъездной видеокамеры
Регулировки звука	раздельно микрофон и динамик для настройки с подъездным домофоном

VELA XLАдаптация для подъездного цифрового аудиодомофона (Raikman, Marshal, Laskomex).

Экран	4,3" цветной
Совместимость	цифровой подъездный аудиодомофон: Raikman, Marshal, Laskomex
Входы	1-й вход — только подъездная видеокамера; 2-й вход — вызывная панель видеодомофона или цветная камера
Питание камеры	+12 В на выходе для подъездной видеокамеры
Регулировки звука	раздельно микрофон и динамик для настройки с подъездным домофоном

Как это работает и подключается

На VZ/XL первый вход монитора занят только подъездной видеокамерой, второй — под вызывную панель или дополнительную камеру.
Запись номера квартиры на VELA XL: включить питание, в течение 5 секунд после теста нажать «Просмотр» на Панели 1, затем «Ответ» — включится режим записи номера; далее трижды набрать номер квартиры, дожидаясь звонка и сбрасывая его.

Монтаж

Разъёмы линии подъездного домофона: красный провод — плюс линии, синий/чёрный — минус линии.
Разъёмы видеокамеры подъезда: красный — аудио, синий — общий, жёлтый — +12 В, белый — видео.

Примеры

Квартира без подъездного домофона

Базовая VELA: 2 вызывные панели и до 3 дополнительных мониторов, либо 2 панели и 1 камера.

Подключение к подъездному координатному домофону

VELA VZ работает с координатными подъездными домофонами Элтис, Цифрал, Метаком, Визит.

Подключение к цифровому подъездному домофону

VELA XL работает с цифровыми подъездными домофонами Raikman, Marshal, Laskomex.

Частые вопросы

Чем VELA VZ отличается от VELA XL?

Только совместимостью с подъездным домофоном: VZ — под координатные системы (Элтис, Цифрал, Метаком, Визит), XL — под цифровые (Raikman, Marshal, Laskomex). Экран и разъёмы одинаковые.

Сколько панелей и мониторов держит базовая VELA?

По паспорту — 2 вызывные панели и до 3 дополнительных мониторов, либо 2 панели и 1 камера.

Нюансы и грабли

VZ и XL рассчитаны на разные типы подъездных домофонов (координатный и цифровой) — модели не взаимозаменяемы, монтажнику нужно уточнить тип домофона в подъезде до заказа.
На VZ/XL первый вход монитора нельзя занять вызывной панелью — только подъездная камера.

Документация

Falcon Eye — паспорт и руководство по установке и эксплуатации VELA, 2021 (из папки задания falconeye-vista2).
Falcon Eye — листовка подключения FE VELA VZ
Falcon Eye — листовка подключения FE VELA XL (из папки задания falconeye-vela-xl).
