DW-B4-В5 и DW-B6-В5 — электродвигатели АИР63 для шлагбаумов Фантом

Замена двигателя в шлагбаумах «Фантом»: подключается к плате «Цифра-1» через разъём X2, обмотки треугольником, пусковой конденсатор параллельно M1 и M2.

Модели семейства

DW-B4-В5 (АИР63-В4-В5)Двигатель 0.37 кВт.

Мощность	0.37 кВт
Напряжение	220/380 В
Частота вращения	1500
Ток статора	2.04/1.18
КПД	68
Коэф. мощности	0.7
Mmax/Mн	2.2
Мп/Мн	2.1
Iп/Iн	5
Вес	5.6
Класс защиты	IP55
Климатическое исполнение	У2

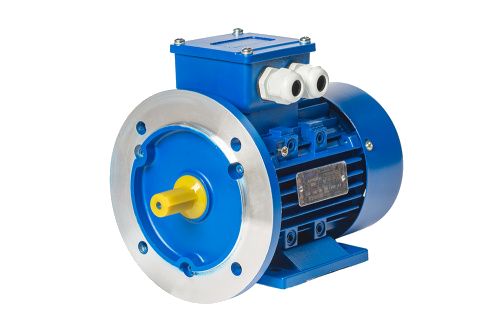

DW-B6-В5 (АИР63-В6-В5)Двигатель 0.25 кВт.

Мощность	0.25 кВт
Напряжение	220/380 В
Частота вращения	1000
Ток статора	1.65/0.95
КПД	60.5
Коэф. мощности	0.66
Mmax/Mн	2.2
Мп/Мн	2.1
Iп/Iн	5
Вес	5.6
Класс защиты	IP55
Климатическое исполнение	У2

Как это работает и подключается

Двигатель подключается к плате «Цифра-1» через разъём X2; обмотки соединены треугольником, пусковой конденсатор включён параллельно обмоткам M1 и M2.
Замена: отключить электропитание шлагбаума; отсоединить клеммы от X2; открутить болты крепления двигателя с редуктором; снять старый двигатель; поставить новый и закрутить болты; подключить к плате управления.

Монтаж

Для смены направления вращения поменять местами обмотки M1 и M2 (провода двигателя).

Примеры

Замена двигателя

Отключить питание, снять клеммы с разъёма X2, открутить болты крепления двигателя с редуктором, поставить новый двигатель и подключить к плате управления.

Частые вопросы

Как поменять направление вращения?

Поменять местами обмотки M1 и M2 (провода двигателя).

Нюансы и грабли

Единицы в таблице документа указаны не везде (частота вращения, ток статора, КПД, вес даны числами); знаки после точки сохранены как в инструкции.
