Фантом · стрелы для шлагбаумов

К4(100)–К13(100) — круглые стрелы Ø100 мм с функцией «антиветер» для шлагбаумов «Фантом»

Стрелы из алюминиевой трубы АД31Т диаметром 100 мм, стойкие к ветровым нагрузкам, со светоотражающими наклейками. Длинные (от 5 до 13 м) поставляются разобранными.

Стрелы круглого сечения К4(100)–К13(100)

Модели семейства

К4(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	4000100100 мм
Вес	7 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

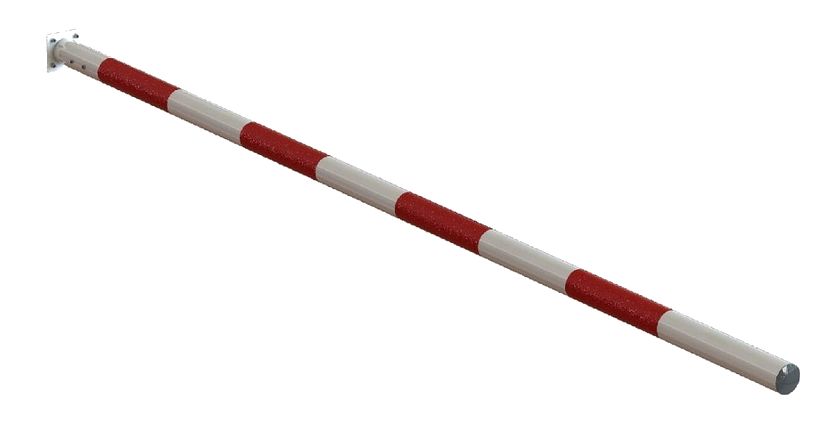

К5(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	4000200100 мм
Вес	8 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

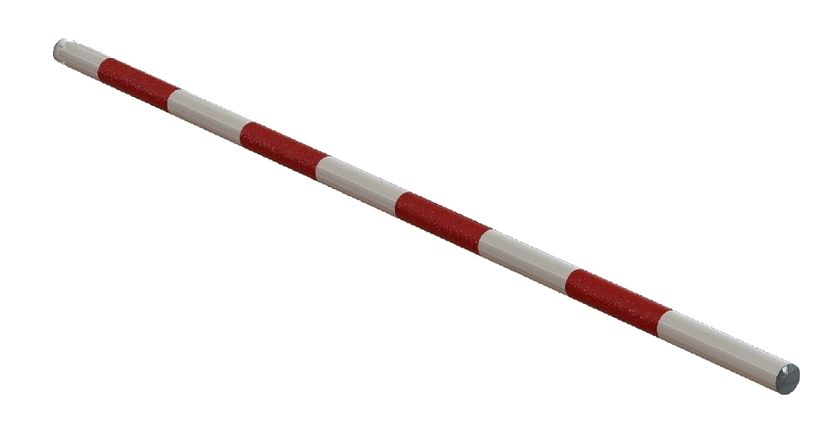

К6(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	4000200100 мм
Вес	11 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К7(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	4000200100 мм
Вес	16 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К8(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	4500200100 мм
Вес	20 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К9(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	6000200100 мм
Вес	24 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К10(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	6000200100 мм
Вес	28 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К11(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	6000200100 мм
Вес	32 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К12(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	6500200100 мм
Вес	36 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

К13(100)Круглая стрела Ø100 мм с функцией «антиветер».

Транспортные габариты	6500300300 мм
Вес	40 кг
Диаметр трубы	100 мм
Материал	алюминиевая труба, сплав АД31Т

Как это работает и подключается

На поверхность нанесены светоотражающие полосы-наклейки, хорошо видные в темноте при попадании света фар.
Сборка стрелы длиннее 4 м идёт после установки основной части в узел крепления: на основную часть надевают добавочную на всю длину втулки.

Монтаж

Собрать узел крепления стрелы, установить основную часть стрелы в узел крепления, затем насадить добавочную часть на всю длину втулки.
Соединить трубы в стык (части садятся плотно при помощи киянки).
Просверлить отверстие Ø5 мм, вставить заклёпку и стянуть трубы заклёпочником; так же просверлить и заклепать все остальные отверстия.

Примеры

Широкий проезд

Стрелы длиннее 4 м поставляются в разобранном виде: от 5 до 8 м — основная 4-метровая часть и добавочная от 1 до 4 м; от 9 до 12 м — основная 6-метровая часть и добавочная от 2 до 6 м; 13 м — три части: основная 6 м и две добавочные, 6 м и 1 м.

Сильный ветер

Функция «антиветер» по инструкции — высокая стойкость к ветровым нагрузкам; для стрел К6(100)–К13(100) отдельно выпускается тросовая система TR(100).

Частые вопросы

Из какого материала стрела?

Алюминиевая труба диаметром 100 мм, сплав АД31Т.

Какая тросовая система нужна?

Для стрел К6(100)–К13(100) выпускается тросовая система TR(100).

Нюансы и грабли

Стрелы длиннее 4 м нельзя монтировать целиком: они поставляются разобранными и собираются по месту после установки основной части в узел крепления.
Самая тяжёлая в линейке К13(100) — 40 кг, транспортные габариты 6500*300*300 мм; состоит из трёх частей.

Документация

Фантом — Стрелы круглого сечения К4(100)–К13(100), инструкция по эксплуатации
