Фантом · стрелы

P8(120)–P12(120) — стрелы прямоугольного сечения 120х60

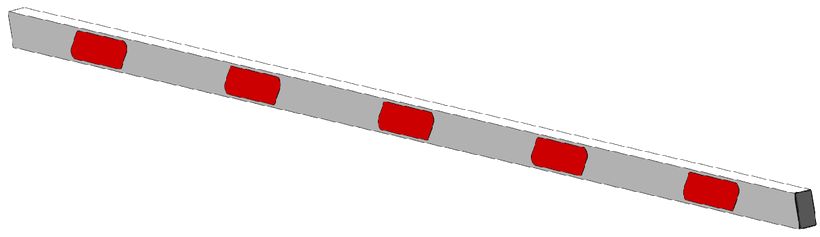

Стрелы из алюминиевого профиля 120х60 со светоотражающими полосами-наклейками; поставляются в разобранном виде из двух частей.

Модели семейства

P8(120)Стрела прямоугольного сечения 120х60.

Транспортные габариты	4000120120 мм
Вес	34 кг

P9(120)Стрела прямоугольного сечения 120х60.

Транспортные габариты	5000120120 мм
Вес	38 кг

P10(120)Стрела прямоугольного сечения 120х60.

Транспортные габариты	6000120120 мм
Вес	42 кг

P11(120)Стрела прямоугольного сечения 120х60.

Транспортные габариты	6000120120 мм
Вес	46 кг

P12(120)Стрела прямоугольного сечения 120х60.

Транспортные габариты	6000120120 мм
Вес	50 кг (в документе строка подписана вторым «P10(120)»; по порядку — P12)

Части стрелы (основная и дополнительная) стыкуются внутренней вставкой и скрепляются болтами М12х30, по четыре болта с каждой стороны, усилие затяжки не менее 180 N.m.

Светоотражающие полосы нанесены наклейками и видны в темноте при попадании света, например от фар.

Подбор стрелы для Титана

Для F9T — 8 или 9 м, для F11T — 10 или 11 м, для F13T — 12 м.

Под какие шлагбаумы длины?

Для F9T — 8 или 9 метров, для F11T — 10 или 11 метров, для F13T — 12 метров.

В документе профиль подписан «12х60» — опечатка, заголовок и остальной текст дают 120х60. Второе «P10(120)» в перечне веса — вероятно P12.
