Светодиодная лента с блоком питания 12 В. Исполнения: одноцветная, зелёно-красная (PSS-Z-K) и для стрел в мягком чехле (PSS(H)).
Модели семейства
PSS (одноцветная, в инструкции арт. PSS4-6)Лента в профиле с рассеивателем; профиль крепится сверху стрелы.
Комплект
блок питания 12 В, светодиодная лента, профиль с рассеивателем, гермовводы (для шлагбаумов серий ПРОМ и МИГ)
Длина профиля
на 50 см меньше длины стрелы со стороны крепления
Крепление
комплектные саморезы или заклёпки, не менее 4 точек на двухметровый участок
Провода ленты
коричневый «+», синий «-»

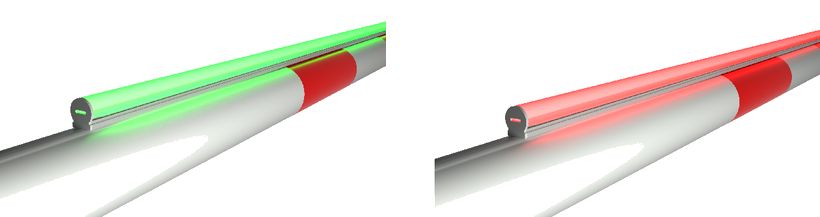

PSS-Z-K (PSS3-Z-K … PSS6-Z-K)Зелёно-красная подсветка: стрела открыта — горит зелёным; при движении и в закрытом положении — красным.
Комплект
блок питания 12 В, светодиодная лента, профиль с рассеивателем, гермовводы (для шлагбаумов серий ПРОМ и МИГ)
Длина профиля
на 50 см меньше длины стрелы со стороны крепления
Режим
открыто — зелёный; движение и закрыто — красный
Крепление профиля
комплектные саморезы или заклёпки, не менее 4 точек на двухметровый участок
Подключение
плата расширения PRA или модуль выходных сигналов MVS

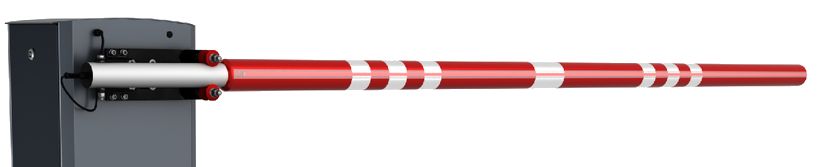

PSS(H) (PSS3(H) … PSS6(H))Для стрел с мягкой оболочкой в чехле: лента вставляется в прозрачный карман на чехле.
Комплект
блок питания 12 В, светодиодная лента, гермовводы (для шлагбаумов МИГ)
Установка блока питания
рекомендуется внутри блока электроники
Крепление ленты
прозрачный карман на чехле стрелы
Провода ленты
коричневый «+», синий «-»
Подключение
постоянно — разъём сети 220 В Х1; в движении — разъём лампы Х3; только при закрытой стреле — PRA или MVS
Как это работает и подключается
Постоянный режим: клемма блока питания на разъём сети 220 В Х1 платы управления.
Режим движения стрелы: клемма блока питания на разъём сигнальной лампы Х3.
Только при закрытой стреле: плата расширения PRA или модуль выходных сигналов MVS по схемам из инструкции.
В исполнении PSS-Z-K подключение — через плату расширения PRA или модуль MVS; принцип работы: открыто — зелёный, движение и закрыто — красный.
Монтаж
Профиль устанавливать после сборки стрелы; если стрела длиннее 4 метров — заранее срастить участки стрелы.
Профиль — сверху стрелы на комплектные саморезы или заклёпки; клипсы из комплекта допустимы, но рекомендуется просверливать сам профиль.
Для шлагбаумов Гранд, Стандарт, Спринт и Лайт следить за положением оси стрелы, чтобы подсветка при установке оказалась сверху.
Кабель от подсветки вводить в корпус через гермоввод; для Гранд, Стандарт, Спринт и Лайт способ ввода различается для шлагбаумов до 2023 г и с 2023 г выпуска (рисунки 2 и 3).
При заводке провода в тумбу отсоединить провод от клеммника; внутри тумбы уложить так, чтобы провод не попадал в зону работы подвижных механизмов.
Примеры
Подсветка в движении
Клемму блока питания подключают к разъёму сигнальной лампы Х3 — подсветка горит, пока стрела движется.
Подсветка только при закрытой стреле
Подключить через плату расширения PRA или модуль выходных сигналов MVS (по умолчанию стоит в шлагбаумах серий МИГ и ПРОМ).
Частые вопросы
Можно ли включить подсветку только на время движения?
Да, подключить блок питания к разъёму сигнальной лампы Х3.
Где ставить блок питания?
В инструкции на исполнение PSS(H) рекомендовано установить его внутри блока электроники.
Нюансы и грабли
В инструкции одноцветной подсветки указан общий арт. PSS4-6, хотя в каталоге исполнения разнесены по длине стрелы (PSS3…PSS6) — точную длину берите из маркировки изделия.
Не путать цветные провода ленты: коричневый — «+», синий — «-» (указано для одноцветной и H-версий).
Схемы подключения с PRA и MVS — рисунки; в тексте нет схемы, брать из инструкции.
Для стрел длиннее 4 метров профиль собирать на стыкованной стреле, а не до сборки.
