PU1 и PU3 — стационарные кнопочные пульты для шлагбаумов «Фантом»

Проводные пульты на 1 и на 3 кнопки (толкателя) для установки на ровную поверхность. Номинальный ток контактов 10 А.

Модели семейства

PU1Пульт на одну кнопку (один толкатель).

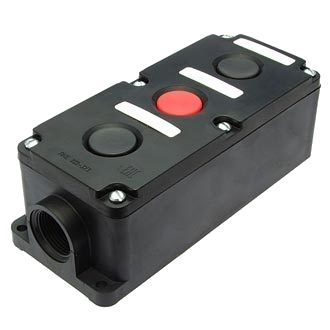

PU3Пульт на три кнопки (три толкателя).

Количество толкателей	3
Монтаж	для пристыковки к ровной поверхности
Максимальное напряжение	660 В
Частота	50-60 Гц
Номинальный ток	10 А
Степень защиты	со стороны толкателя IP40, со стороны контактов IP40
Климатическое исполнение	У3

Схемы подключения к шлагбаумам «Фантом» приведены в инструкции рисунками (в извлечённом тексте их нет).
Габаритные размеры PU1 и PU3 тоже даны рисунками; числовое значение в тексте есть только для PU1 (в отдельной инструкции на PU1).

Способ монтажа по документу — для пристыковки к ровной поверхности.
Климатическое исполнение У3 по ГОСТ 15150-69 и ГОСТ 15543.1-89; степень защиты по ГОСТ 14255-69.

Пульт на въезде

Кнопочный пульт ставят на ровную поверхность рядом с шлагбаумом; подключение к шлагбаумам «Фантом» — по схемам из инструкции.

Чем PU1 отличается от PU3?

Числом толкателей: 1 и 3.

Какой ток контактов?

Номинальный ток 10 А.

Данные двух документов расходятся: в инструкции на один PU1 — 380 В, IP40; IP65 и габариты 37*30*47 мм, в общей инструкции PU1/PU3 — максимальное напряжение 660 В и IP40. Для слаботочных цепей платы это несущественно, но при заказе сверяйте маркировку на изделии.
В документе на PU1 назначение указано как «запуск энергоустановки» — текст похож на типовой лист контактной кнопки, схемы подключения к шлагбаумам даны отдельно.
