REDG, REDS, REDU — редукторы без двигателя для шлагбаумов «Фантом»

Сменные редукторы без двигателя для шлагбаумов «Гранд и Арктик» (REDG), «Стандарт» (REDS) и «Ультра» (REDU). Инструкция описывает замену редуктора и настройку бесконтактных концевиков.

Модели семейства

REDGДля шлагбаумов «Гранд и Арктик»; данные при комплектации с двигателем DW-B4-В5.

Передаточное число	300
Обороты на выходном, об/мин	1500
Обороты на входном валу, об/мин	5
Крутящий момент	120 Н/м
Класс защиты	IP55
Климатическое исполнение	У2

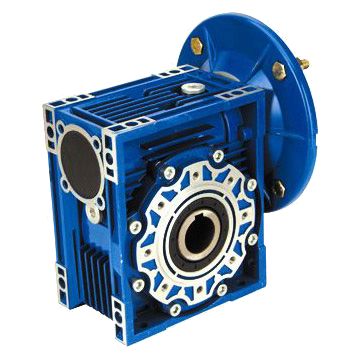

REDSДля шлагбаумов «Стандарт»; данные при комплектации с двигателем DW-B6-В5.

Передаточное число	80
Обороты на выходном, об/мин	1000
Обороты на входном валу, об/мин	12,5
Крутящий момент	260 Н/м
Класс защиты	IP55
Климатическое исполнение	У2

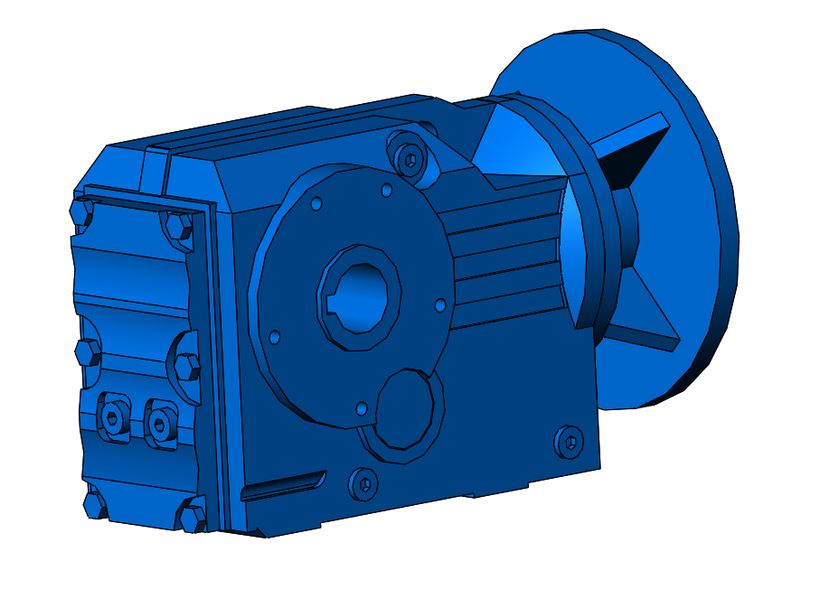

REDUДля шлагбаумов «Ультра»; данные при комплектации с двигателем DW-B6-В5.

Передаточное число	56
Обороты на выходном, об/мин	1000
Обороты на входном валу, об/мин	17
Крутящий момент	80 Н/м
Класс защиты	IP55
Климатическое исполнение	У2

Как это работает и подключается

Концевые выключатели бесконтактные, на датчиках Холла; индикация: красный — ЗАКРЫТО, зелёный — ОТКРЫТО. Подключаются к плате управления на разъём Х8.
Положение основания с магнитом, показанное в инструкции, соответствует положению стрелы «открыто» (вертикальному) — индикатор зелёный.

Монтаж

Демонтаж: снять двигатель (болты М8), снять шплинт и отвести тягу, снять редуктор (болты М8), вынуть водило, сняв стопорное кольцо, снять узел концевиков.
Монтаж нового: вставить водило и зафиксировать стопорным кольцом, установить узел концевиков, смонтировать редуктор в корпус, надеть тягу на водило и зафиксировать шплинтом, смонтировать двигатель.
Настройка концевиков: ослабить центральный болт М10, повернуть основание с магнитом и надёжно затянуть болт М10.

Примеры

Замена редуктора «Стандарт» или «Гранд/Арктик»

Снять двигатель и тягу, снять редуктор, вынуть водило, перенести узел концевиков на новый редуктор и собрать в обратном порядке.

Частые вопросы

Какой редуктор для какого шлагбаума?

REDG — «Гранд и Арктик», REDS — «Стандарт», REDU — «Ультра».

Какой класс защиты?

IP55, климатическое исполнение У2.

Нюансы и грабли

В таблицах подписи «обороты на выходном / на входном валу» явно перепутаны (например, у REDG передаточное число 300, а на входном валу указано 5 об/мин). Числа даны как в документе; для выбора редуктора по скорости смотрите паспорт шлагбаума.
Крутящий момент в документе указан «Н/м»; вероятно, имеется в виду Н·м — в документе единица написана так.
Характеристики приведены только для комплектации с указанным двигателем (DW-B4-В5 для REDG, DW-B6-В5 для REDS и REDU).
Порядок замены в инструкции есть для REDG и REDS; у REDU — только таблица характеристик и присоединительные размеры (рисунок).

Документация

Фантом — Редуктор для шлагбаумов «Гранд и Арктик» (без двигателя) - Редуктор REDG
Фантом — Редуктор для шлагбаумов «Стандарт» (без двигателя) - Редуктор REDS
Фантом — Редуктор для шлагбаумов Ультра (без двигателя) - Редуктор REDU
