RP4, RP4-K и RP4-500 — 4-канальные радиоприёмники для шлагбаумов «Фантом»

Радиоуправление шлагбаумом на 433,92 МГц: RP4-K обучается мастер-брелоком (до 1000 брелоков), RP4 и RP4-500 работают с брелоками, закодированными на заводе.

Модели семейства

RP4-KПриёмник с обучением пользовательских брелоков от мастер-брелока (входит в комплект).

Питание	12 В
Напряжение питания нагрузок выходов	< 30 В
Ток потребления основного блока	не более 25 мА
Частота несущей	433,92 МГц
Радиус действия	40 м
Максимальный коммутируемый ток	не более 0,5 А
Брелоков в памяти	до 1000 (с динамическим кодом)
Габариты	654930 мм

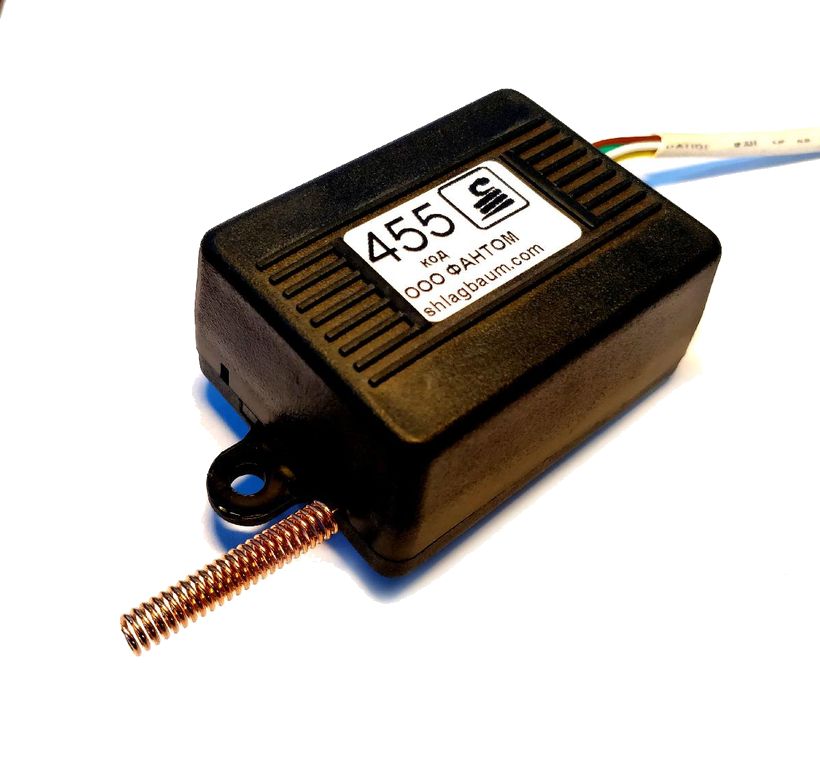

RP4Приёмник без программирования с платы: брелоки кодирует завод по 3-значному коду.

Питание	12 В
Напряжение питания нагрузок выходов	< 30 В
Ток потребления основного блока	не более 25 мА
Частота несущей	433,92 МГц
Радиус действия	40 м
Максимальный коммутируемый ток	не более 0,5 А
Брелоки	количество не ограничено, код из трёх цифр должен совпадать

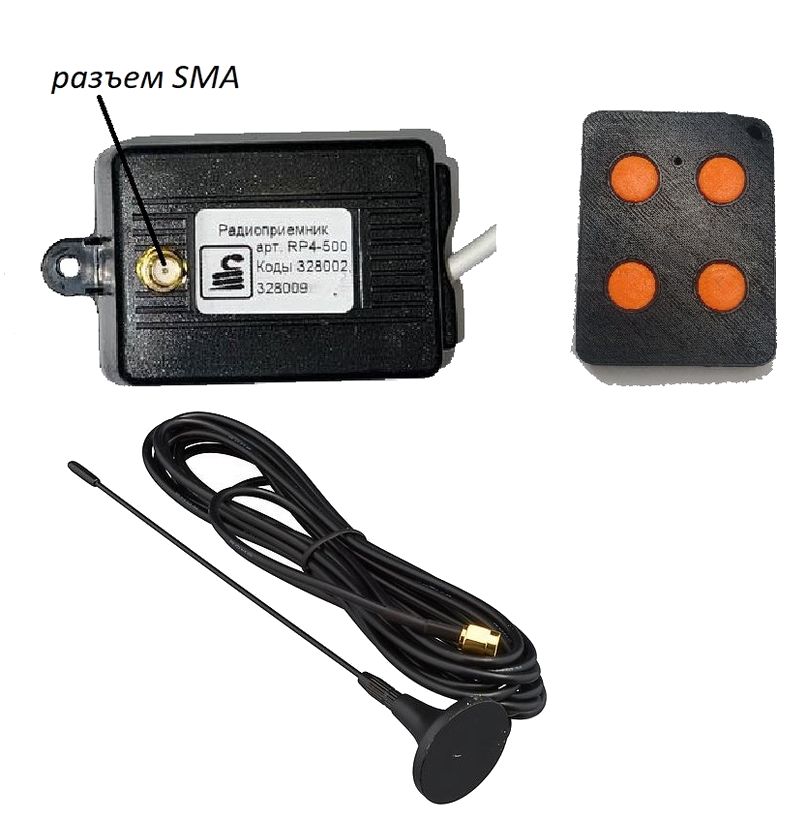

RP4-500 (с брелоком RB4-500)Дальний вариант: до 500 м прямой видимости, код из 6 символов, антенна в комплекте.

Питание	12 В
Напряжение питания нагрузок выходов	< 30 В
Ток потребления основного блока	не более 25 мА
Частота несущей	433,92 МГц
Радиус действия	500 м прямой видимости
Максимальный коммутируемый ток	не более 0,5 А
Габариты приёмника	65х50х30 мм
Габариты брелока RB4-500	864017 мм

Как это работает и подключается

Выход — импульсный: канал обычно разомкнут, при нажатии кнопки брелока замыкается на 0,5 с и возвращается.
RP4-K, обучение: на мастер-брелоке одновременно нажать кнопки 1 и 3 — индикатор приёмника горит непрерывно; нажать кнопку 1 на пользовательском брелоке — два мигания при успешной записи; по окончании нажать кнопку 1 на мастер-брелоке.
RP4-K, удаление всех брелоков: одновременно кнопки 1, 2, 3 на мастер-брелоке.
Если в режиме обучения или настройки каналов 20 секунд ничего не делать, приёмник возвращается в нормальный режим.
Приёмник настраивается на один или несколько каналов перемычками (RP4-K, RP4); RP4-500 настраивается на заводе по заявке.
Реакция RP4-K на нажатие: брелок в памяти и выход настроен — одна длинная вспышка; брелока нет в памяти — нет реакции; брелок в памяти, но сбой синхронизации — одна короткая вспышка.

Монтаж

Провода приёмника: коричневый — +12 В, белый — GND, зелёный — управление.
RP4-K: питание на клемму Х4 платы PU-Z1, нормально разомкнутый сигнал — на клемму Х12. RP4: питание на Х14, сигнал на Х12. RP4-500: на плату PU-Z1М, разъём Х5.
Внешняя антенна подключается через разъём SMA; у RP4-500 антенна в комплекте, крепится на магните снаружи шлагбаума, длина кабеля 3 метра.
Брелок RB4-500 заряжается через разъём Type-C: при зарядке индикатор красный, при нажатии кнопки зелёный, при подтверждении приёмника — синий.
Соединительные провода приёмника не делать слишком длинными — возможна нестабильная работа.

Примеры

Один шлагбаум, много жильцов

RP4-K: мастер-брелоком вносят в память пользовательские брелоки, всего до 1000.

Длинный подъезд

RP4-500 с внешней антенной на магните снаружи шлагбаума: до 500 м прямой видимости.

Частые вопросы

Сколько брелоков принимает RP4-K?

До 1000 с динамическим кодом.

Можно ли дописать брелок к RP4?

Нет, с платы брелоки не программируются: их кодирует завод, при заказе нужно знать код.

Нужны ли диоды для защиты от всплесков?

Нет: выходные каналы управляют в том числе индуктивными нагрузками (реле), дополнительные диоды не требуются.

Нюансы и грабли

В RP4-K нет предохранителей — перед подключением убедиться, что питание отключено.
RP4-K: перед началом программирования удалить все брелоки из памяти.
Не использовать для устройств повышенной опасности (например, краны); отказ радиоуправления не должен создавать угрозу жизни и имуществу.
Радиус зависит от помех и оборудования в том же диапазоне — снижение дальности не считается неисправностью.
В RP4 и RP4-500 брелоки с платы не программируются, код задаёт завод: при заказе дополнительных брелоков нужен код с наклейки на брелоке или приёмнике, коды приёмника и брелока должны совпадать.
Разъём питания RP4 в его инструкции — Х14, у RP4-K — Х4; сверяйтесь с маркировкой платы, а не только с этой карточкой.
