SO — системы откидывания стрелы шлагбаумов «Фантом»

Узел в месте крепления стрелы: при наезде на закрытый шлагбаум стрела откидывается на 90° и не ломается. Исполнения на магнитах и на роликах, односторонние и двусторонние.

Модели семейства

SO-P-KОдносторонняя, для шлагбаумов серий Стандарт, Гранд, Спринт и Лайт.

Направление	одно (одностороннее движение)
Стрела	круглая ø60 мм или прямоугольная 21х60 мм
Габариты	23013570 мм
Масса	5 кг
Угол откидывания	90º

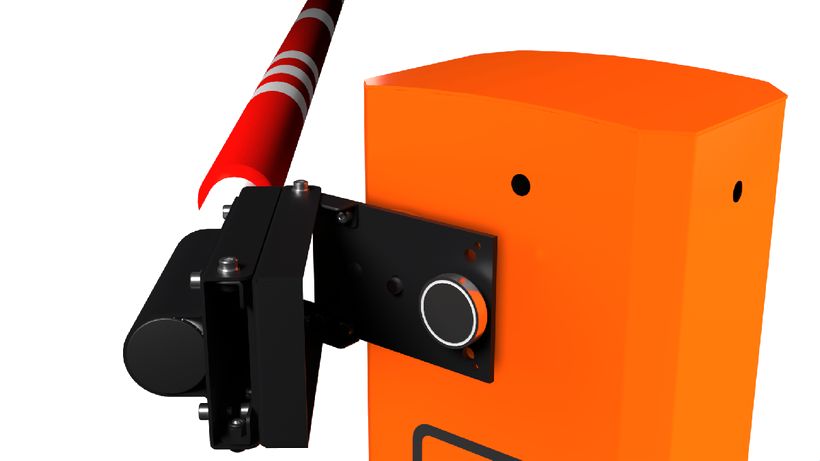

SO-2-P-KДвусторонняя, для Стандарт, Гранд, Спринт и Лайт; для реверсивного движения.

Направление	два (реверсивное движение)
Стрела	круглая ø60 мм или прямоугольная 21х60 мм
Габариты	230135110 мм
Масса	8 кг
Угол откидывания	90º

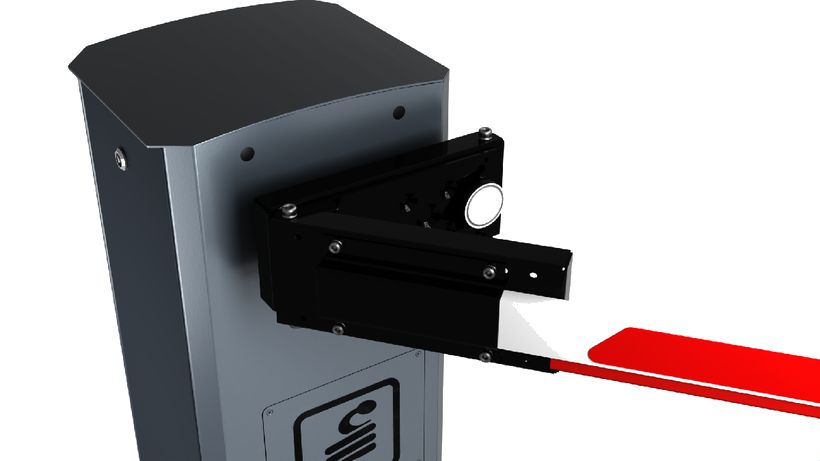

SO(AS)-P-KОдносторонняя, для шлагбаумов серий Миг и Ультра.

Направление	одно
Стрела	круглая ø60 мм или прямоугольная 21х60 мм
Габариты	23013570 мм
Масса	6 кг
Угол откидывания	90º

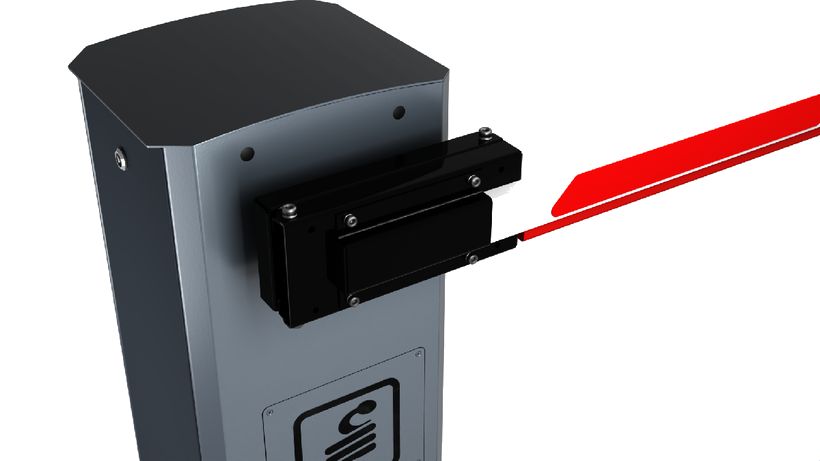

SO(AS)-2-P-KДвусторонняя, для шлагбаумов серий Миг и Ультра.

Направление	два
Стрела	круглая ø60 мм или прямоугольная 21х60 мм
Габариты	230135110 мм
Масса	9 кг
Угол откидывания	90º

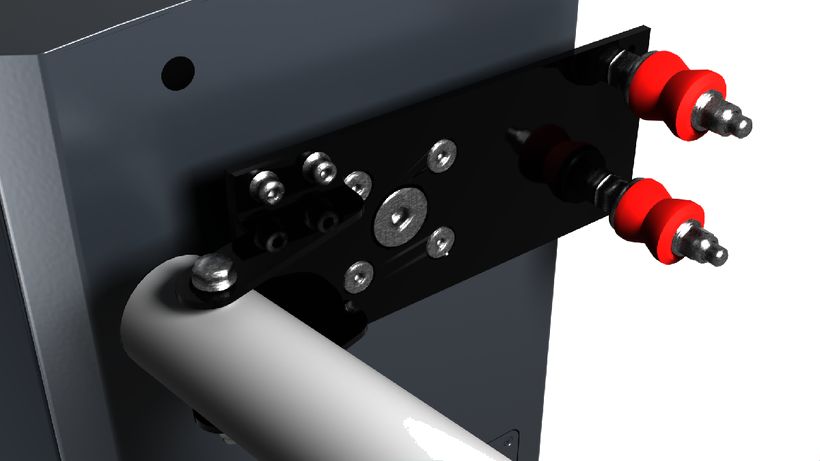

SO(AS)Для шлагбаумов серии МИГ, только для круглой стрелы ø60 мм, в одном направлении.

Направление	одно
Стрела	круглая ø60 мм
Угол откидывания	30º-90º (задаётся длиной троса)
Отверстие под ось	Ø12 мм

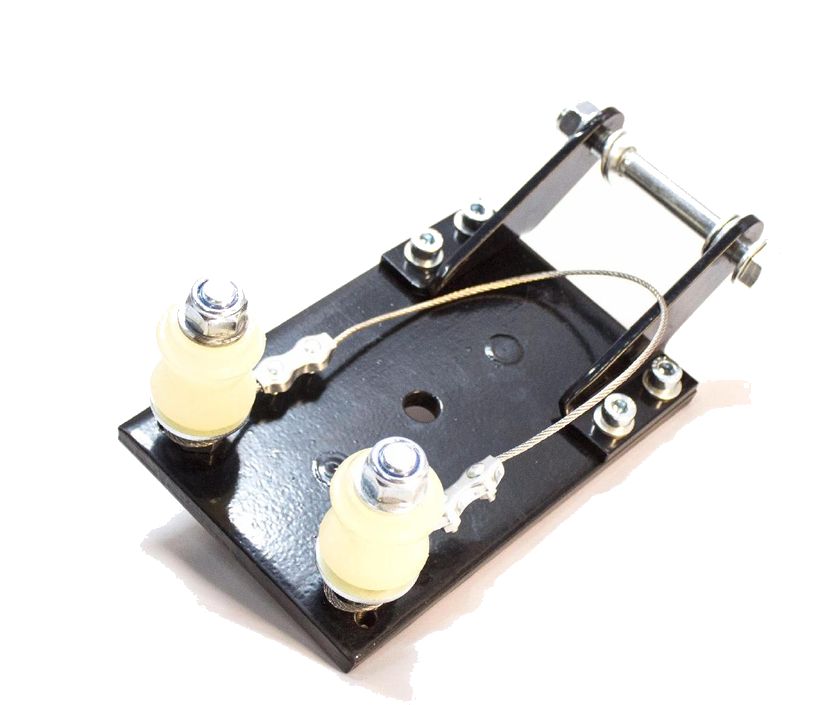

SOДля круглой стрелы, с регулировкой усилия удержания гайками.

Регулировка усилия	затяжка гаек
Угол откидывания	30º-90º (задаётся длиной троса)
Отверстие под ось	Ø12 мм
Стрела	круглая (по названию документа)
Удержание стрелы	полиуретановые ролики
Направление удара	определяется переворотом узла

Как это работает и подключается

Стрела удерживается в рабочем положении неодимовыми магнитами. При наезде на закрытую стрелу она откидывается в сторону от направления удара на угол 90º (модели P-K).
Круглая стрела (SO, SO(AS)): удерживается полиуретановыми роликами; затяжка гаек увеличивает усилие удержания, переворот узла определяет направление удара, угол отброса 30º-90º задаётся длиной троса.

Монтаж

Система устанавливается на место крепления стрелы.
Модели P-K: стрела прижимается к системе крышкой и крепится болтами М8; перед вводом в эксплуатацию снять с магнитов защитные пластиковые шайбы.
У односторонних моделей положение оси откидывания определяет, откидывается стрела от корпуса шлагбаума или на него; у двусторонних расположение осей — по рисунку инструкции.
Круглая стрела (SO, SO(AS)): перед установкой в узел просверлить в стреле отверстие Ø12 мм под ось: сверлят трубу с одной стороны, фиксируют стрелу в роликах так, чтобы отверстие совпало с отверстием кронштейна, размечают и сверлят вторую сторону.

Примеры

Въезд с односторонним движением

SO-P-K или SO(AS)-P-K — односторонняя система.

Реверсивный въезд

SO-2-P-K или SO(AS)-2-P-K: стрела откидывается от направления удара в обе стороны.

Частые вопросы

На какой угол откидывается стрела?

Модели P-K — на 90º; круглая SO и SO(AS) — на угол 30º-90º, задаётся длиной троса.

Чем держится стрела?

P-K — неодимовыми магнитами; круглая — полиуретановыми роликами.

Нюансы и грабли

Снять защитные пластиковые шайбы с магнитов до ввода в эксплуатацию.
Односторонняя система работает в одном направлении — на реверсивном въезде нужна двусторонняя.
SO(AS) и SO(AS)-P-K предназначены для серий Миг и Ультра, SO-P-K и SO-2-P-K — для Стандарт, Гранд, Спринт и Лайт; не путать серии.
В названии документа SO(AS) упомянуты Ультра и Миг, а в тексте инструкции — только МИГ.
