UZKONC-DX и UZKONC-DXL — бесконтактные узлы концевиков на датчиках Холла для шлагбаумов «Фантом»

Бесконтактные концевые выключатели на датчиках Холла с индикацией: красный — ЗАКРЫТО, зелёный — ОТКРЫТО. DX — на редуктор, DXL (Лайт) — для шлагбаумов Лайт и серии ПРОМ.

Узлы концевых выключателей UZKONC-DX и UZKONC-DXL

Модели семейства

UZKONC-DXПлата с датчиками Холла на редукторе и магнит на водиле; подключается к плате «Цифра-1» на разъём Х8.

Датчики	бесконтактные, Холла
Индикация	красный — ЗАКРЫТО, зелёный — ОТКРЫТО
Крепление платы	на редуктор двумя болтами М8
Крепление магнита	центральная часть с магнитом на водило болтом М10
Подключение	плата «Цифра-1», разъём Х8

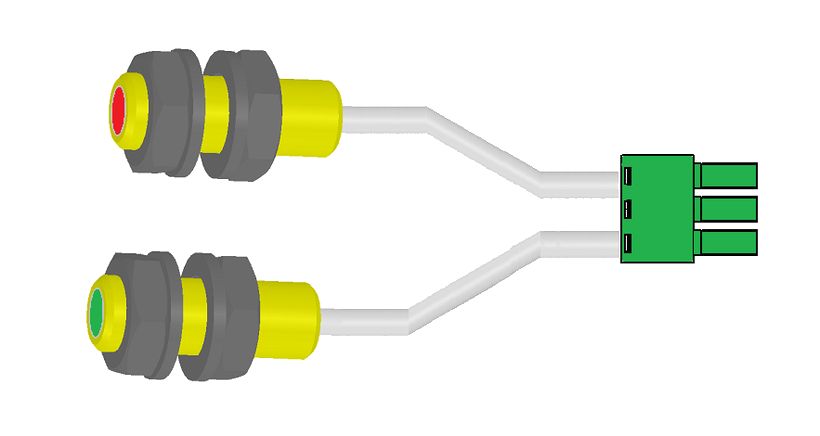

UZKONC-DXL (Лайт)Выключатели на кронштейне, для шлагбаумов Лайт и серии ПРОМ; подключаются к плате «Цифра-1М» на разъём Х8.

Датчики	бесконтактные, Холла
Индикация	красный — ЗАКРЫТО, зелёный — ОТКРЫТО
Крепление	на кронштейн, гайки с двух сторон кронштейна
Подключение	плата «Цифра-1М», разъём Х8

Как это работает и подключается

Положение основания с магнитом, показанное в инструкции, соответствует открытому (вертикальному) положению стрелы — индикатор зелёный.
Регулировка DX: ослабить центральный болт М10, повернуть основание с магнитом в нужное положение и надёжно затянуть болт М10.
Регулировка DXL: ослабить крепёжные гайки, переместить выключатель по пазу кронштейна до срабатывания от магнита, затянуть гайки.

Монтаж

DX: плата с датчиками Холла — на редуктор двумя болтами М8; центральная часть с магнитом — на водило болтом М10; подключить к плате управления «Цифра-1» на разъём Х8.
DXL: выключатели установить на кронштейн и закрепить гайками с двух сторон кронштейна; подключить к плате управления «Цифра-1М» на разъём Х8.

Примеры

Замена концевиков на редукторе

UZKONC-DX: плату с датчиками ставят на редуктор, магнит — на водило; срабатывание регулируется поворотом основания с магнитом.

Шлагбаум Лайт или серии ПРОМ

UZKONC-DXL: датчики на кронштейне; установка в шлагбаумы серии ПРОМ и в Лайт показана на разных рисунках инструкции.

Частые вопросы

Чем DX отличается от DXL?

DX ставится на редуктор (плата на болтах М8, магнит на водиле на болте М10) и подключается к «Цифра-1»; DXL — на кронштейн шлагбаумов Лайт и серии ПРОМ, подключается к «Цифра-1М».

Нюансы и грабли

Болт М10 у DX после регулировки затягивать надёжно — иначе положение основания с магнитом сбивается.
Платы разные: DX — под «Цифра-1», DXL — под «Цифра-1М»; не перепутать при заказе.

Документация

Фантом — Узел концевых выключателей с ДХ UZKONC-DX, инструкция по подключению
Фантом — Узел концевых выключателей с ДХ (Лайт) UZKONC-DXL, инструкция по подключению
