Заслон F3Z, F4Z, F5Z, F6Z — противотаранные автоматические шлагбаумы «Фантом»
Автоматический шлагбаум со стрелой 120х60 с тросом внутри. Четыре исполнения по длине стрелы: 3,5; 4,5; 5,5 и 6,5 м. Две опорные стойки, фундамент строго по паспорту.
Модели семейства

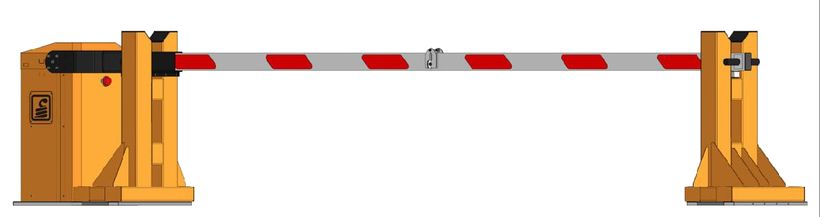

F3ZСтрела 3,5 м.
| Длина стрелы | 3,5 м |
| Масса тумбы | до 250 кг |
| Масса стрелы | 32 кг |
| Максимальная энергия удара | 1930 кДж |
| Электродвигатель | АИР63В6 |
| Питание | 230 ± 10 %, 50 Гц |
| Мощность | 250 Вт |
| Время открывания | 6 ÷ 8 сек |
| Степень защиты | IP54 |
| Температура | -55…+50 °C |
F4ZСтрела 4,5 м; стрела поставляется в сложенном виде.
| Длина стрелы | 4,5 м |
| Масса тумбы | до 250 кг |
| Масса стрелы | 43 кг |
| Максимальная энергия удара | 1930 кДж |
| Электродвигатель | АИР63В6 |
| Питание | 230 ± 10 %, 50 Гц |
| Мощность | 250 Вт |
| Время открывания | 6 ÷ 8 сек |
| Степень защиты | IP54 |
| Температура | -55…+50 °C |
F5ZСтрела 5,5 м; стрела поставляется в сложенном виде.
| Длина стрелы | 5,5 м |
| Масса тумбы | до 300 кг |
| Масса стрелы | 53 кг |
| Максимальная энергия удара | 1930 кДж |
| Электродвигатель | АИР63В6 |
| Питание | 230 ± 10 %, 50 Гц |
| Мощность | 250 Вт |
| Время открывания | 6 ÷ 8 сек |
| Степень защиты | IP54 |
| Температура | -55…+50 °C |
F6ZСтрела 6,5 м; стрела поставляется в сложенном виде.
| Длина стрелы | 6,5 м |
| Масса тумбы | до 300 кг |
| Масса стрелы | 65 кг |
| Максимальная энергия удара | 1930 кДж |
| Электродвигатель | АИР63В6 |
| Питание | 230 ± 10 %, 50 Гц |
| Мощность | 250 Вт |
| Время открывания | 6 ÷ 8 сек |
| Степень защиты | IP54 |
| Температура | -55…+50 °C |
Как это работает и подключается
- Управление со стационарного пульта: кнопка 1 — открытие, 2 — стоп, 3 — закрытие; повторное нажатие 1 при движении стрелы вниз поднимает стрелу до вертикали.
- Плата «Цифра-1М»; двигатель подключён через преобразователь частоты. Заводские настройки преобразователя частоты менять категорически запрещено.
- В блоке управления термостат включает нагревательный элемент на редукторе.
- Датчики конечных положений бесконтактные, настроены на производстве; регулируются перемещением по пазу кронштейна вверх/вниз. Зелёный индикатор — ОТКРЫТО, красный — ЗАКРЫТО.
- Внутри стрелы между силовыми штырями натянут кевларовый канат; штыри передают энергию удара на опорные стойки.
- Если нет электропитания: открыть замки крышки кожуха, поднять крышку на опору, выключить автомат в блоке управления, вращая штурвал по часовой стрелке поднять стрелу вертикально.
Монтаж
- Противотаранные свойства обеспечиваются только при установке на оригинальный фундамент. Монтажный комплект: закладная тумбы 1, закладная стойки 2, шпильки М20х1000 — 22 шт, гайки М20 — 44 шт, болты М8 — 4 шт. Шпильки должны выступать над закладными на 200 мм; закладные под тумбу и стойку на одном уровне.
- Шпильки скрепить с арматурной сеткой сваркой или обвязкой; кабельные каналы на глубине 200-300 мм, силовые и сигнальные кабели в разных каналах; гидроизоляция боковых поверхностей.
- Рекомендуемые кабели: питание 230 В — ПВС 3х0,75-1,5; управление — ПВС 6х0,5-0,75, до 100 м от пульта; фотоэлементы и электромагнитный замок — ШВВП 2х0,5 между тумбой и стойкой.
- Раму и стойки закреплять гайками М20 с шайбой и гровером, усилие затяжки не менее 380 N.m.
- Узел крепления стрелы: хомуты стрелы — болты М12, 4 шт на сторону, затяжка 75 N.m; центральные болты М16 — 190 N.m. Для F4Z, F5Z, F6Z разложить стрелу и стянуть болтами М10 с усилием не менее 120 N.m.
- Стойка с электромагнитным замком ставится под свободный конец стрелы; замок подключается к клеммам «Магнит», сигнальная лампа — к клеммам «Лампа 220В».
- Перед подключением к сети закрепить кожух на раме; питание 230 В подключать через автоматический выключатель, заземление на корпус или двигатель.
Примеры
Въезд на охраняемую территорию
Стрела из профильной трубы с кевларовым канатом внутри; силовые штыри передают энергию удара на опорные стойки.
Частые вопросы
Чем отличаются F3Z…F6Z?
Длиной и массой стрелы (3,5; 4,5; 5,5; 6,5 м; 32…65 кг) и массой тумбы (до 250 кг у F3Z и F4Z, до 300 кг у F5Z и F6Z).
Какая гарантия и срок службы?
Гарантия 1 год (12 месяцев), эксплуатационный срок службы 10 лет.
Как хранить и перевозить?
В заводской упаковке, в закрытых помещениях с естественной вентиляцией и влажностью не более 80 %; перевозить в вертикальном положении.
Нюансы и грабли
- Пружины настроены на вес стрелы и сжаты с усилием 3000 кг: категорически запрещено любые манипуляции внутри корпуса до закрепления тумбы и полностью собранного узла крепления стрелы со стрелой. Без стрелы шлагбаум не включать.
- Запрещено прокладывать силовой и сигнальный кабели в одном кабельном канале.
- Эксплуатация запрещена при скорости ветра более 20 м/с (стрела при этом должна быть в закрытом положении), в охранной зоне высоковольтной ЛЭП, незаземлённого изделия и без защитных кожухов.
- Подключать дополнительные устройства и менять конструкцию без согласования с изготовителем нельзя; работы по ТО — только при выключенном питании.
- Пешеходное движение в зоне стрелы должно быть запрещено; на стрелу нельзя садиться или опираться.
- Руководство рекомендует подключать шлагбаум через автомат отключения на 4 А; класс защиты от поражения током «2».
- ТО: осмотр и регулировка стрелы — 1 раз в 3 месяца, ТО-1 — 2 раза в год (в экстремальных условиях чаще), ТО-2 — 1 раз в 3 года; сопротивление изоляции обмоток двигателя при 10-30 °C — не менее 0,5 МОм (мегомметр на 500 В).
