Fanvil A11 и A11V — уличные SIP-домофоны IP66/IK10

Антивандальная панель из нержавейки в алюминиевом корпусе с динамиком 5 Вт. A11 — аудио, A11V — с 4-мегапиксельной камерой. Питание 12–24 В или PoE+.

Модели семейства

A11Аудиодомофон, одна кнопка DSS.

Защита	IP66 и IK10 (кроме объектива)
Динамик	5 Вт, 4 Ом, 230 Гц–15 кГц, до 90 дБ (1 м / 5 Вт)
Микрофон	двойной всенаправленный, приём до 5 м
Питание	DC 12–24 В / 2 А или PoE+ (IEEE 802.3at, класс 4)
Потребление (PoE+)	1,38–9,1 Вт
Потребление (адаптер 12 В / 2 А)	0,83–7,4 Вт
Габариты	100,95 × 100 × 45 мм с настенным кронштейном
Температура	-40…70 °C

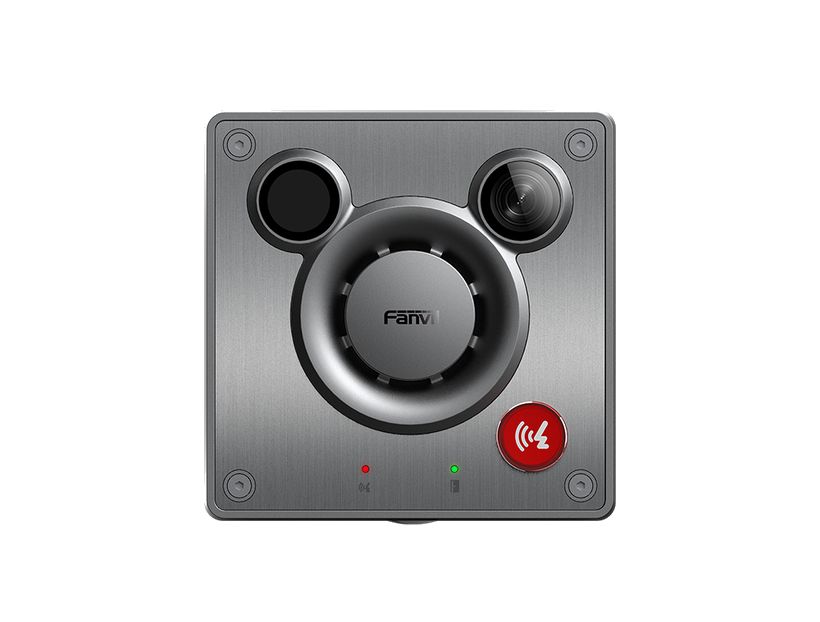

A11VТо же с широкоугольной камерой 4 Мп и ИК-подсветкой.

Камера	КМОП 1/2,9″, 4 Мп, H.264, разрешения 2K / 1080P / 720P / VGA и др.
Освещённость	от 0,05 лк, есть ИК-подсветка
Угол обзора	131° по диагонали, 109° по горизонтали, 60° по вертикали
Потребление (PoE+)	3,15–10,2 Вт
Потребление (адаптер)	2,4–8,4 Вт
Защита	IP66 и IK10 (кроме объектива)

Интерфейсы (оба исполнения)Из datasheet и РЭ.

Сеть	RJ45, 10/100 Мбит/с
Реле	1; не более DC 30 В / 2 А, AC 125 В / 0,5 А
Активный выход	DC 12 В / 500 мА (только для одного реле)
Входы	2 «сухих контакта»
Линейный выход	1, сопротивление 1000 Ом
Карта памяти	SD до 256 ГБ

Как это работает и подключается

Две SIP-линии, автоприём, быстрый набор, интерком и мультикаст, совместимость с Asterisk, Broadsoft, 3CX, Metaswitch, Elastix, Avaya.
Кодеки: G.729, iLBC, G.723, G.726, G.722, Opus; полнодуплексная громкая связь с AEC.
Веб-настройка, автонастройка по HTTP/HTTPS/DHCP опция 66/SIP PnP/TR-069, выгрузка конфигурации, обновление прошивки, Syslog.

Монтаж

Два способа: накладной на настенный кронштейн (стандарт, для коробки 86 или 80) и встраиваемый — в комплект не входит, нужен кронштейн EX611; под встраивание в стене делают проём 94 × 94 мм глубиной 30 мм.
Накладной: по шаблону просверлить отверстия, забить пробки, снять заднюю крышку угловой отвёрткой из комплекта, протянуть кабели через отверстия и резиновое уплотнение, закрепить крышку двумя винтами.
Клеммы сзади: питание DC+/DC−, выход реле (NC, COM, NO), вход (GND, IN), перемычка реле на 4 контакта, RJ45, слот SD, линейный выход.
Перемычка реле: внешнее питание замка (по умолчанию) — замкнуть контакты 2 и 3, остальные оставить свободными; питание замка от устройства — замкнуть 1 с 2 и 3 с 4.
Высота установки — 120–140 см; внутри помещения держать не менее 2 м от источников света и 3 м от дверей и окон, чтобы в объектив не било солнце.
IP-адрес: DHCP по умолчанию; статический 192.168.1.128. Узнать адрес — долгое нажатие кнопки вызова 3 с и повторное нажатие в течение 5 с. Логин и пароль веб-страницы — admin.

Примеры

Калитка или въезд с SIP-АТС

Кнопка вызова набирает номер в АТС, реле открывает замок; питание и данные можно провести одним кабелем по PoE+.

Видеовызов

A11V отдаёт видео H.264; для A11 в datasheet указана стыковка с IP-камерой, чтобы получить видеодомофон.

Объявления

Встроенный слот SD и линейный выход позволяют транслировать MP3 по расписанию и подключить активный динамик или усилитель.

Частые вопросы

Чем A11 отличается от A11V?

A11V имеет камеру 4 Мп с ИК-подсветкой и потребляет больше: по PoE+ 3,15–10,2 Вт против 1,38–9,1 Вт.

Какое питание подходит?

DC 12–24 В / 2 А либо PoE+ 802.3at класс 4.

Можно ли встроить в стену?

Да, с опциональным кронштейном EX611; проём 94 × 94 мм глубиной 30 мм.

Какой диапазон температур?

-40…70 °C рабочий.

Нюансы и грабли

Перед закрытием передней крышки включите питание и проверьте работу — крышка фиксируется винтами, разбирать заново неудобно.
Перемычка реле по умолчанию стоит на внешнее питание: если замок должен питаться от устройства, её надо переставить.
В РЭ запрещено ставить устройство там, где конденсат, высокая температура, жир и пыль, и вставлять в вентиляционные отверстия металлические предметы.
Для PoE нужен класс 4 (802.3at); по datasheet потребление до 9,1 Вт у A11 и до 10,2 Вт у A11V.
Вставлять SD-карту можно только сняв заднюю крышку.
Если устройство не загрузилось и светодиоды вызова и двери медленно мигают — система повреждена (режим POST), нужна помощь техподдержки.
