Fanvil A12 и A12V — вызывные панели со Wiegand, RS-485 и динамиком 10 Вт

Уличная SIP-панель IP66/IK10 в алюминиевом корпусе с динамиком 10 Вт, двумя реле, двумя входами, Wiegand и RS-485. A12 — аудио, A12V — с камерой 4 Мп.

Модели семейства

A12Аудиодомофон с одной кнопкой вызова с подсветкой.

Защита	IP66 и IK10
Динамик	10 Вт, 90 дБ в режиме громкой связи и 100 дБ при трансляции
Кнопка	1 кнопка DSS 27 мм с подсветкой
Питание	DC 12–24 В / 2 А или PoE+ (IEEE 802.3at, класс 4)
Габариты	205 × 120 × 54,5 мм с настенным кронштейном
Температура	-40…70 °C
Влажность	10–95 %
Масса	1,71 кг

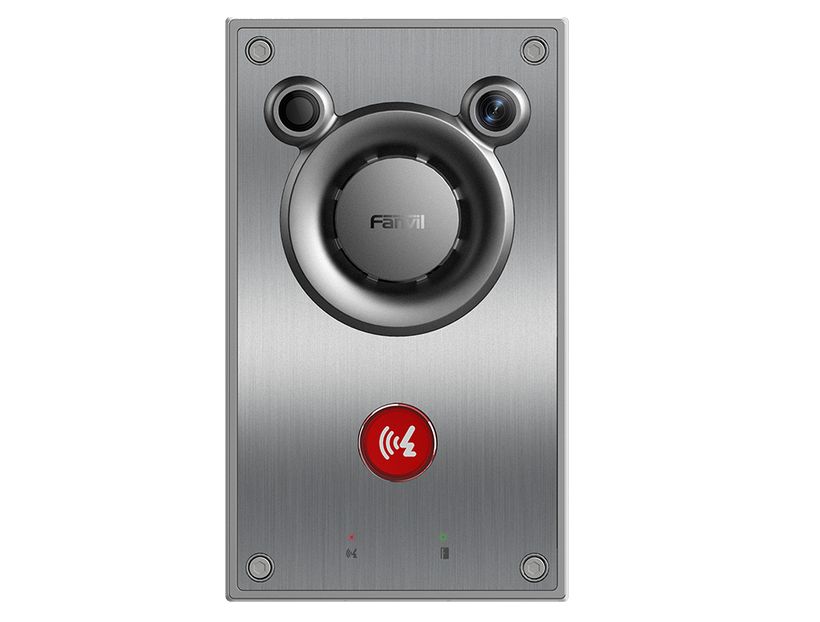

A12VТо же с камерой 4 Мп «Starlight» и ИК-подсветкой слева от объектива.

Камера	КМОП 1/2,9″, 4 Мп, H.264, 720P / 1080P
Освещённость	от 0,05 лк, ИК-подсветка
Угол обзора	122° по диагонали, 103° по горизонтали, 54,8° по вертикали
Защита	IP66 и IK10 (кроме объектива)
Масса	1,72 кг

Интерфейсы (оба исполнения)Из datasheet.

Реле	2 выхода; не более DC 30 В / 2 А, AC 125 В / 0,5 А; активный выход DC 12 В / 500 мА только у одного реле
Входы	2 «сухих контакта»
Wiegand	1 порт
RS-485	1 порт
USB	1 порт
Карта памяти	Micro SD, в РЭ до 256 ГБ
Линейный выход	1, сопротивление 1000 Ом
Тампер	1 контакт вскрытия

Как это работает и подключается

Две SIP-линии, автоприём, быстрый набор, интерком и мультикаст, мультикаст при переадресации вызова.
Кодеки: G.711A/U, G.729A/B, iLBC, G.723.1 (у A12V — G.723), G.726, G.722, Opus; полнодуплексная громкая связь с AEC.
Настройка по шагам из краткого руководства: веб-интерфейс, Line → SIP, громкость в Intercom Settings → Media Settings, кнопка вызова как Memory Button / Speed Dial, затем Security Settings → Input / Output Settings.

Монтаж

В комплекте настенный кронштейн WM612. Для встраивания нужен кронштейн EX612, он покупается отдельно; проём — длина 199–201 мм, ширина 114–116 мм, глубина 20–25 мм.
Порядок: по шаблону сделать отверстия, вставить белые пробки, закрепить кронштейн, наклеить на заднюю сторону силиконовое уплотнительное кольцо, подключить питание, сеть и клеммы безопасности, повесить устройство на кронштейн, включить и, если всё работает, зафиксировать винтами.
Клеммы сзади: питание DC+/DC−, два реле (NC, COM, NO), два входа (GND, IN), Wiegand (GND, WG0, WG1), RS-485 (GND, A, B), перемычка реле на 4 контакта, USB, линейный выход, слот SD.
Перемычка реле: внешнее питание (по умолчанию) — замкнуть контакты 2 и 3, контакты 1 и 4 свободны; питание от устройства — замкнуть 1 с 2 и 3 с 4.
IP-адрес: по умолчанию DHCP, статический 192.168.1.128. Узнать адрес — через 30 с после включения нажать кнопку на 3 с и снова в течение 5 с; три нажатия переключают режим сети. Логин и пароль веб-страницы — admin.

Примеры

Интеграция со СКУД

На плате есть порт Wiegand (WG0, WG1); в двух реле можно вывести замок и дополнительную нагрузку. Направление обмена по Wiegand в документах не раскрыто — уточнять у производителя.

Вызов с индикацией

Реле с активным выходом 12 В / 500 мА может питать внешний сигнальный светильник — в datasheet это заявлено как отдельная функция.

Объявления и фон

Слот SD и линейный выход — запись и трансляция по расписанию, внешний усилитель или активная колонка.

Частые вопросы

Чем A12 отличается от A11?

У A12 динамик 10 Вт против 5 Вт, есть Wiegand, RS-485 и USB, два реле и два входа; у A11 — одно реле и 5 Вт.

Какое питание нужно?

DC 12–24 В / 2 А либо PoE+ 802.3at класс 4.

Есть ли у A12 камера?

Нет. Камера 4 Мп — у A12V; для A12 возможна связка с внешней IP-камерой для видеодомофона.

Где брать адрес после включения?

DHCP по умолчанию: узнать через Device Manager или голосовое озвучивание IP кнопкой вызова.

Нюансы и грабли

Активный выход 12 В / 500 мА есть только у одного из двух реле — замок с питанием от этого выхода подключайте именно к нему.
Перемычка реле по умолчанию на внешнее питание; если замок должен питаться от устройства, её надо переставить.
Кронштейн EX612 для встраиваемого монтажа в комплект не входит.
Вставлять SD-карту можно только после снятия задней крышки.
РЭ A12V в разделе безопасности называет устройство предназначенным для помещений и советует не ставить его под прямой солнечный свет, а datasheet даёт IP66 и температуру от -40 °C — для наружной установки уточните у поставщика.
При режиме POST (на A12V светодиоды SIP/NET и функциональной кнопки горят постоянно) система повреждена — нужен ремонт через техподдержку.
