Fanvil H501 и H501W — встраиваемый SIP-мини-домофон в коробку 86

Компактный SIP-домофон с одной кнопкой для помещений: отели, апартаменты, виллы. Ставится в стандартную коробку 86; H501W — с Wi-Fi 6, питание PoE или 12 В.

Модели семейства

H501Без Wi-Fi.

Кнопка	1 функциональная
Питание	DC 12 В / 1 А или PoE 802.3af класс 3
Потребление	PoE 1,39–6,38 Вт; адаптер 1,06–5,26 Вт
Сеть	Ethernet 10/100 Мбит/с
Габариты панели	86 × 86 × 30,9 мм
Установка	в коробку 86 (глубина ≥45 мм)
Температура	-10…50 °C, хранение -40…80 °C
Корпус	ABS, цвет Iron gray

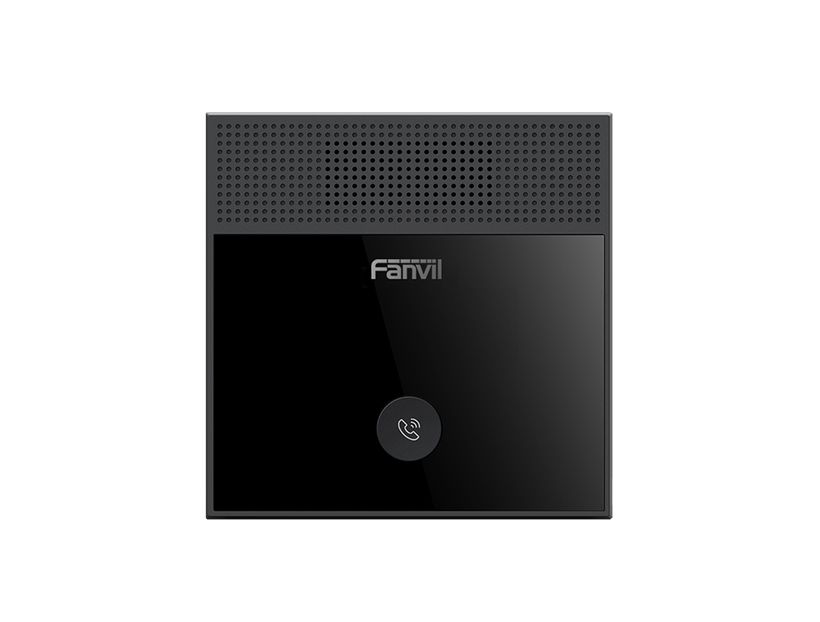

H501WТо же с Wi-Fi 6 2,4 ГГц.

Wi-Fi	2,4G Wi-Fi 6
Потребление	PoE 1,47–6,77 Вт; адаптер 1,23–5,62 Вт

Как это работает и подключается

Протокол SIP 2.0 по UDP/TCP/TLS; получение IP — статический, DHCP или PPPoE; полнодуплексная связь с AEC, VAD, CNG, BNE и PLC; приём голоса до 5 м.
Панель можно заменить по дизайну интерьера — производитель заявляет настраиваемую лицевую панель.
Настройка через веб-интерфейс; логин и пароль по умолчанию — admin.

Монтаж

Снять крышку, подключить питание и сеть, вставить корпус в коробку 86 и закрепить двумя винтами PM4×30 мм.
Коробка 86 должна быть глубиной не менее 45 мм; профиль выступает примерно на 1 см.
Проверка: через 30 с после включения держать кнопку 3 с, после быстрого сигнала нажать её ещё раз — устройство озвучит IP-адрес.
H501W: можно передать Wi-Fi-настройки с точки доступа W611W (Advanced Settings → Share Wi-Fi) или создать сеть с SSID WiFi-device-ssid и паролем из РЭ — устройство подключится к ней само, после чего данные меняют автонастройкой.

Примеры

Гостиничный номер или апартаменты

Кнопка вызывает стойку или администратора; полнодуплексная HD-связь на G.722 и Opus.

Склад и вилла

Производитель называет внутренние сценарии: отели, жилые дома, виллы, склады.

Частые вопросы

Чем H501 отличается от H501W?

Наличием Wi-Fi 6 на 2,4 ГГц в H501W; потребление по PoE 1,47–6,77 Вт против 1,39–6,38 Вт.

Какие коробки подходят?

Стандартные 86, глубиной не менее 45 мм.

Как узнать IP?

Через 30 с после старта 3 с держать кнопку, затем коротко нажать в течение 5 с — голосовое озвучивание IP.

Нюансы и грабли

Питание: DC 12 В / 1 А или PoE 802.3af класс 3 — выбирать одно; потребление до 6,77 Вт у H501W.
Коробка 86 не мельче 45 мм, иначе панель не встанет заподлицо.
Рабочая температура от -10 °C до 50 °C — только помещения.
Заводской Wi-Fi-пароль для H501W известен всем, кто читал РЭ: после ввода в эксплуатацию меняйте его на свой.
