Fanvil i10 / i10V / i10D — SIP-мини-домофон для помещений

Компактный SIP-интерком 88 × 88 мм с защитой IP54 для помещений. i10 и i10D — аудио с одной и двумя кнопками, i10V — с камерой 1 Мп. Питание PoE или 12 В.

Модели семейства

i10Аудио, одна кнопка быстрого набора.

Кнопки	1 DSS (быстрый набор)
Камера	нет
Питание	DC 12 В / 1 А или PoE
Вход / реле	1 вход «сухой контакт»; 1 реле NC/NO, не более DC 30 В / 1 А, AC 125 В / 0,5 А
Защита	IP54
Габариты	88 × 88 × 31 мм
Масса	135 г
Температура	-20…50 °C (хранение -20…50 °C)
Влажность	10–90 %

i10VОдна кнопка и камера.

Камера	КМОП 1/4″, 1 Мп, H.264, 720P
Освещённость	от 0,1 лк
Угол обзора	84,1° по диагонали, 71,7° по горизонтали, 56,7° по вертикали

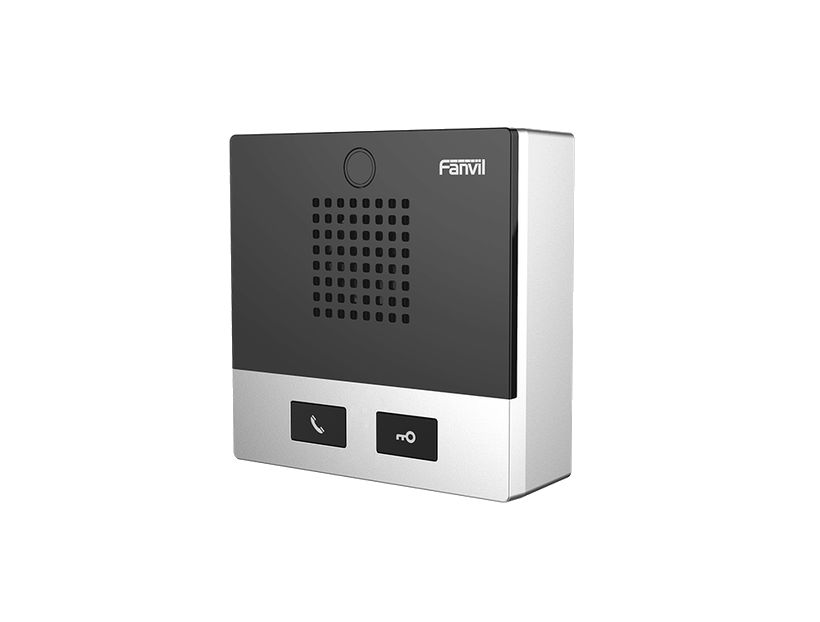

i10DДве кнопки DSS, без камеры.

Кнопки

2 DSS

Как это работает и подключается

Две SIP-линии; кодеки G.711a/u, G.729AB, iLBC, G.722, Opus; полнодуплексная связь с AEC, VAD, CNG, BNE, PLC, динамический джиттер-буфер до 300 мс.
Динамик 1 Вт встроен. DTMF in-band и out-of-band (RFC2833 / SIP INFO).
Автонастройка по FTP/TFTP/HTTP/HTTPS/DHCP опция 66/SIP PnP/TR-069, веб-портал, снятие пакетов, Syslog.

Монтаж

Установка внутри помещений, на стену.
IP: заводской режим DHCP; если адреса нет — статический 192.168.1.128. Узнать IP: через 30 с после включения держать кнопку быстрого набора 3 с, после сигнала нажать её один раз в течение 5 с. Три быстрых нажатия переключают режим сети.
Веб: логин и пароль по умолчанию — admin. На странице задают аккаунт SIP, имя, адрес сервера.
Индикатор кнопки: горит — зарегистрирован; быстро мигает — регистрация не удалась или сбой сети; медленно — идёт вызов.

Примеры

Вызов с двери в помещении

Кнопка набирает заданный номер на SIP-АТС; есть автоответ и интерком.

Двойной вызов

i10D — две кнопки на два номера, например охрана и администратор.

Видео на i10V

Камера 1 Мп с компенсацией засветки передаёт видео H.264.

Частые вопросы

Чем отличаются i10, i10V и i10D?

i10 — аудио с одной кнопкой; i10V — одна кнопка и камера 1 Мп; i10D — две кнопки.

Какой адрес по умолчанию?

DHCP; без DHCP — 192.168.1.128.

Нюансы и грабли

IP54 — это защита от пыли и брызг для помещения, а не уличная панель.
Первые 30 с после включения не нажимать кнопку: команда IP не сработает.
При одновременном подключении PoE и адаптера первым используется адаптер, по его отказу — PoE.
Устройство не загрузилось и светодиод медленно мигает — режим POST, система повреждена, нужна техподдержка.
Используйте адаптер и PoE-коммутатор из списка Fanvil.
