Fanvil · вызывные панели

Fanvil i10S / i10SV / i10SD — SIP-мини-домофон с PoE и реле

SIP-мини-интерком 88 × 88 мм для установки на стену или встройки, IP54. i10S — одна кнопка, i10SV — с камерой 2 Мп, i10SD — две кнопки. Питание PoE или 12 В.

Модели семейства

i10SБез камеры, одна кнопка.

Кнопки	1 DSS
Камера	нет
Питание	DC 12 В / 1 А или PoE класс 3
Реле	не более DC 30 В / 1 А, AC 125 В / 0,5 А
Линейный выход	1, для активного динамика
Защита	IP54, корпус ABS
Габариты	88 × 88 × 32 мм
Температура	-20…50 °C (хранение -30…60 °C)
Влажность	10–95 %

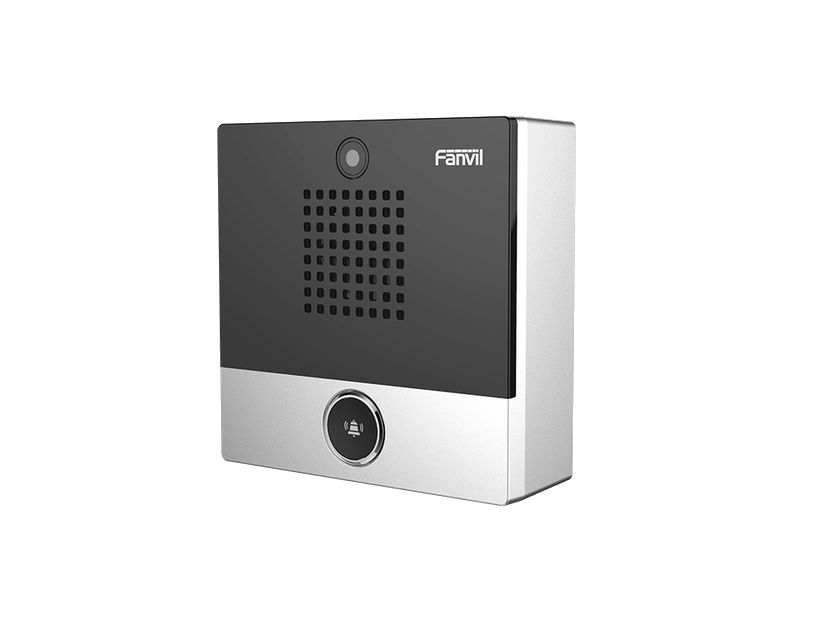

i10SVОдна кнопка и камера.

Камера	КМОП 1/5″, 2 Мп, H.264, 720P / 1080P
Угол обзора	73° по диагонали, 63,3° по горизонтали, 49,6° по вертикали

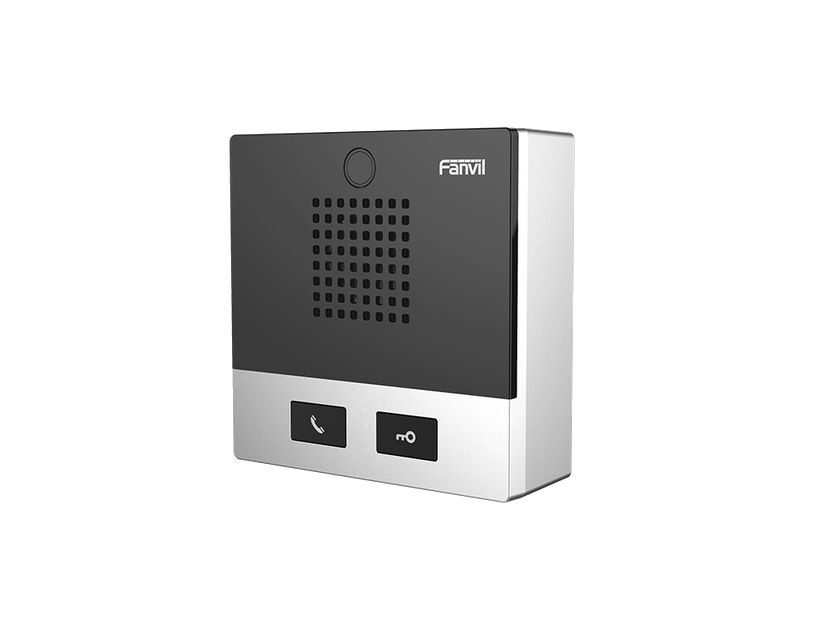

i10SDДве кнопки, без камеры.

Кнопки

2 DSS

Как это работает и подключается

Кодеки G.711A/U, G.729A/B, G.722, Opus; полнодуплексная громкая связь с эхоподавлением.
Планировщик задач, HTTP API, Action URL, парковка и перехват вызова — в зависимости от АТС.
Настройка в веб-интерфейсе; автонастройка по FTP/TFTP/HTTP/HTTPS/DHCP опция 66/SIP PnP/TR-069.

Монтаж

Установка на стену или встройка: по шаблону просверлить два отверстия и забить пробки; для встройки — выбрать паз по размеру шаблона.
Снять крышку, открутить 4 винта и отделить корпус от задней части, провести провода через отверстие в правом нижнем углу, оставив запас 15–20 см, закрепить основание двумя винтами.
Подключить питание, сеть и цепи управления, проверить работу (через 30 с после включения держать кнопку 3 с, затем нажать её ещё раз — озвучивается IP), затем вернуть 4 винта и крышку.
Клеммы: RJ45, питание 12 В / 1 А, выход реле, вход «сухой контакт». IP по умолчанию: DHCP, иначе 192.168.1.128; веб — admin.

Примеры

Вызов и автоответ

2 SIP-линии, быстрый набор, интерком, мультикаст; автоответ включён.

Связка с IP-камерой

Datasheet указывает стыковку с IP-камерой для видеовызова в версиях без камеры.

Дверной замок

Реле с контактами до DC 30 В / 1 А управляет замком; сухой вход принимает кнопку выхода.

Частые вопросы

Чем i10S отличается от i10?

По datasheet у i10S есть PoE класса 3 и линейный выход для активного динамика, температура хранения -30…60 °C против -20…50 °C у i10; камера у i10SV — 2 Мп против 1 Мп у i10V.

Где брать IP?

Через iDoorPhone Network Scanner или голосовое озвучивание кнопкой.

Нюансы и грабли

Оставлять запас провода 15–20 см, иначе корпус не закрыть.
При одновременном PoE и адаптере РЭ i10S отдаёт приоритет PoE.
Защита IP54 — помещение; диапазон -20…50 °C.
Реле рассчитано только на DC 30 В / 1 А и AC 125 В / 0,5 А.
