Fanvil i12 — вандалозащищённая SIP-вызывная панель IP65/IK10

Базовая уличная панель в алюминиевом корпусе с одной или двумя кнопками. Два входа, два реле, активный аудиовыход, запись разговора, два порта Ethernet.

Модели семейства

i12-01PОдна кнопка вызова.

Кнопки	1 DSS (быстрый набор)
Защита	IP65 и IK10
Динамик	3 Вт / 4 Ом
Порты Ethernet	2 RJ45: сеть и PC (мост)
Питание	PoE или внешний источник; по datasheet «10~14 Вт / 1,5 А DC», по РЭ вход 9…16 В DC
Реле	2 выхода NO/NC, не более 30 В / 1 А AC/DC
Габариты	195 × 120 × 39 мм
Температура	-40…70 °C
Влажность	10–90 %

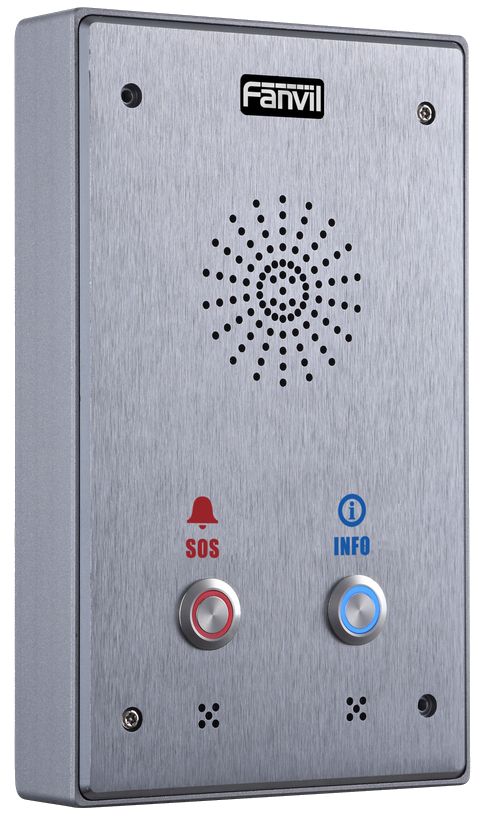

i12-02PДве кнопки вызова.

Кнопки

2 DSS

Как это работает и подключается

2 SIP-линии, дуплексная громкая связь с AEC, локальная конференция на 3 участника, журнал 900 записей.
Кодеки G.711a/u, G.723.1, G.726-32K, G.729AB, G.722; динамический джиттер-буфер 300 мс; микрофон всенаправленный, дистанция общения до 5 м.
Реле управляется DTMF, командами сервера, входом и состоянием разговора — 4 события.

Монтаж

Настенный монтаж; кабель CAT5 или лучше.
Порты на плате: CN1 питание DC (соблюдать полярность), CN6 WAN, CN7 LAN, J9 внешняя активная колонка, J6 выход записи, J11 выходы реле, J12 входы, J10 индикатор состояния.
Заводской режим сети — фиксированный IP 192.168.1.128 (не DHCP). Узнать/сменить: держать кнопку быстрого набора 10 с, после частых сигналов нажать три раза — переход на DHCP, IP озвучивается.
Порт LAN можно настроить в режиме маршрутизации или моста; веб — admin / admin.

Примеры

Вход с двумя адресатами

Две кнопки на два номера: охрана и администратор.

Охрана периметра

Два входа для датчика движения, двери, вибрации или тревожной кнопки; два реле для лампы, замка.

Запись и вещание

Аудиовыход для записи и активный аудиовыход для внешней колонки, вещание по G.722.

Частые вопросы

Какая защита?

IP65 и IK10, от -40 до 70 °C.

Сколько реле и входов?

2 и 2.

Как сменить режим сети?

Удерживать кнопку быстрого набора 10 с и в течение 5 с нажать три раза.

Нюансы и грабли

Datasheet и РЭ расходятся по питанию: в datasheet «10~14 Вт / 1,5 А DC» (похоже на опечатку), в РЭ вход 9…16 В DC. Оценка: подавайте 12 В и ориентируйтесь на РЭ.
Полярность питания на CN1 соблюдать обязательно (прямое примечание в РЭ).
К линии записи и активной колонке подключайте провод земли, иначе будет шум — прямое предупреждение РЭ.
Заводской адрес статический 192.168.1.128: у нескольких панелей в одной сети адреса совпадут, пока не сменить.
Если и PoE, и адаптер подключены, используется PoE, при его отказе — адаптер.
