Fanvil i16S / i16SV / i16S-02P / i16SV-02P — уличные SIP-домофоны IP65/IK10

Антивандальный алюминиевый корпус 195 × 120 × 40 мм, динамик 3 Вт, два реле и два входа, линейный выход и выход записи. Одна или две кнопки, с камерой 2 Мп или без.

Модели семейства

i16SАудио, одна кнопка.

Кнопки	1 DSS с подсветкой
Защита	IP65 и IK10
Динамик	3 Вт со встроенным AEC
Питание	DC 12–24 В / 1 А или PoE класс 3
Реле	2; не более DC 30 В / 2 А, AC 125 В / 0,5 А
Активный выход	DC 12 В / 500 мА, только у одного реле
Габариты	195 × 120 × 40 мм
Температура	-30…60 °C (хранение -40…70 °C)
Влажность	10–95 %

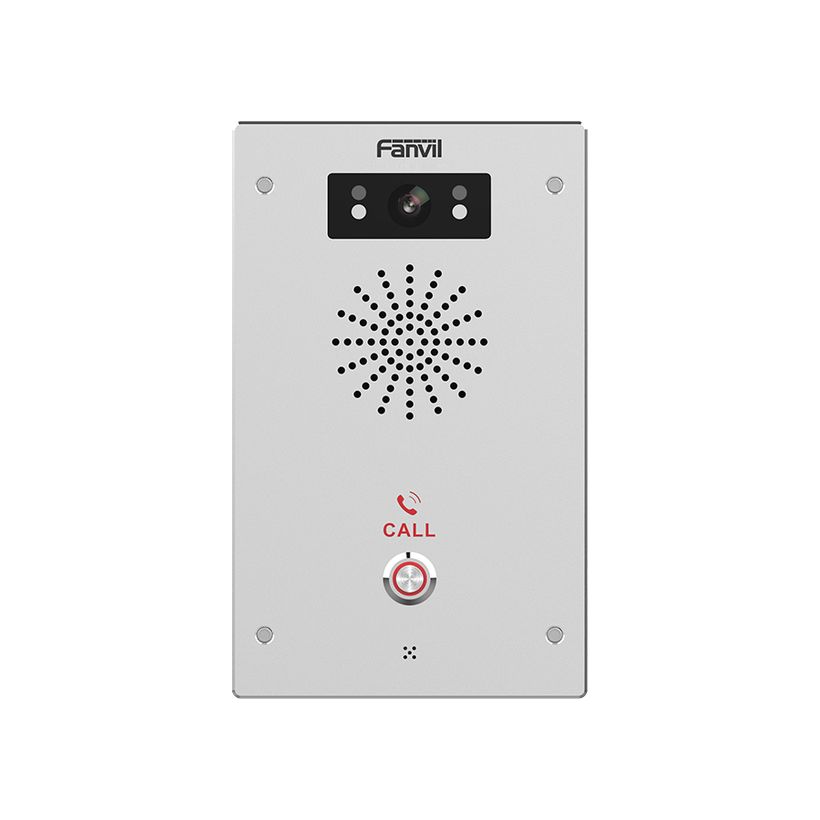

i16SVОдна кнопка и камера.

Камера	КМОП 1/2,8″, 2 Мп, H.264, 720P / 1080P
Освещённость	от 0,1 лк, ИК-подсветка
Угол обзора	126° по диагонали, 98° по горизонтали, 65° по вертикали

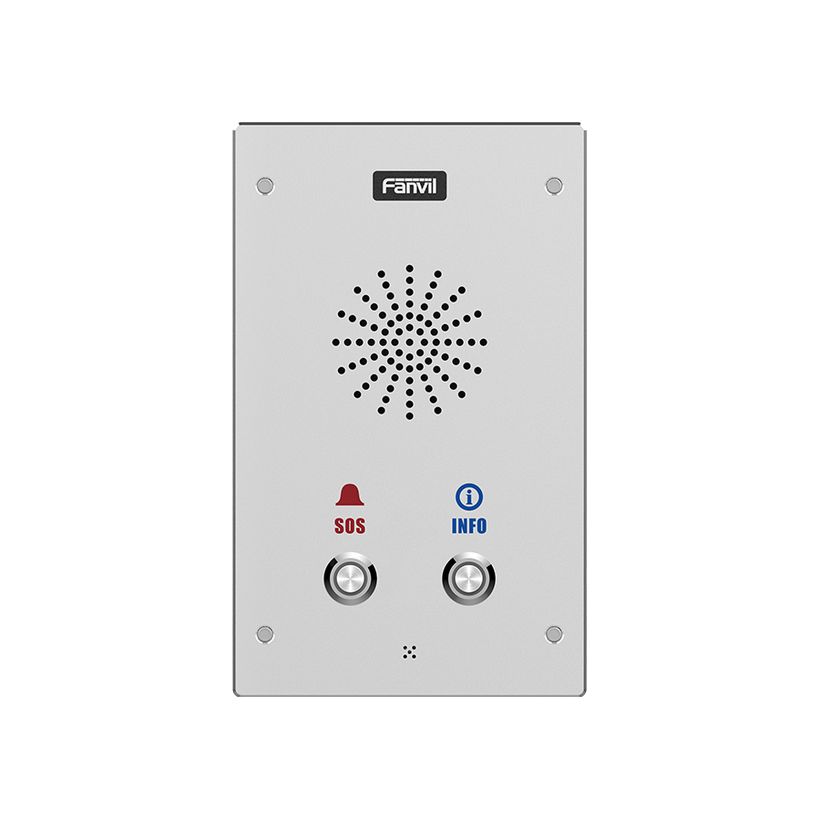

i16S-02PАудио, две кнопки.

Кнопки	2 DSS с подсветкой
PoE	IEEE 802.3af, класс 3

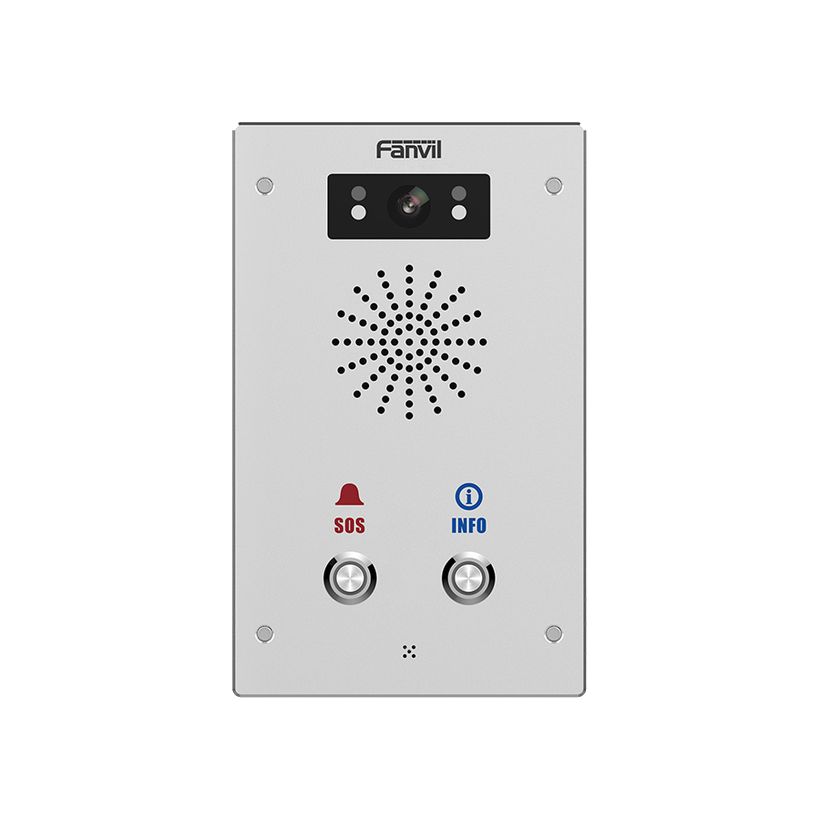

i16SV-02PДве кнопки и камера — параметры камеры как у i16SV.

Кнопки	2 DSS
Камера	2 Мп, 720P / 1080P

Как это работает и подключается

Две SIP-линии, автоответ, быстрый набор, интерком, мультикаст, входящий мультикаст, планировщик задач, HTTP API, Action URL.
Кодеки G.711A/U, G.729A/B, iLBC, G.723, G.726-32K, G.722, Opus; громкая связь с AEC.
Тампер: сигнал при снятии крышки с корпуса уходит на пульт.

Монтаж

Снять лицевую крышку встроенным инструментом, по шаблону разметить и просверлить отверстия, вставить белые пробки, закрепить основание винтами, подключить питание и сеть, закрыть крышку.
Клеммы: RJ45, питание 12 В / 1 А, два входа (слева IN, справа OUT), два реле (NC, COM, NO), выход записи, выход на активную колонку; слот TF.
IP: DHCP по умолчанию, иначе статический 192.168.1.128; веб — admin / admin, порт 80. Озвучить IP: через 30 с после включения держать DSS 3 с и нажать его ещё раз в течение 5 с.

Примеры

Калитка

Вызов с кнопки, релейный выход на замок, вход под кнопку выхода или датчик двери.

Запись разговора

Выход записи даёт смесь голоса устройства и удалённого абонента (15 Ом).

Объявления

MP3-вещание, TF-карта и линейный выход на активную колонку (до 1,2 Vpp).

Частые вопросы

Чем отличаются версии?

Числом кнопок (1 или 2) и наличием камеры: буква V — с камерой.

Есть ли камера без V?

Нет, i16S и i16S-02P без камеры.

Нюансы и грабли

В datasheet питание DC 12–24 В / 1 А, в РЭ и QIG клемма 12 В / 1 А — для безопасности подавайте 12 В.
На линейный выход и выход записи всегда подключайте провод земли — иначе шум (предупреждение РЭ).
Активный выход 12 В / 500 мА только у одного реле.
При PoE и адаптере одновременно приоритет у PoE.
Версии -02P: PoE класса 3 по 802.3af.
