i504, i504W, i506W — SIP-станции с сенсорным экраном 7" и 10,1"

Настенные станции с ёмкостным экраном, 8 входами сигнализации и выходом на замок. Питание PoE 802.3af или 12 В; i504W и i506W с Wi-Fi 2,4 и 5 ГГц.

Модели семейства

i5047", без Wi-Fi.

Дисплей	7" IPS, 1024 × 600
Габариты	177,38 × 113,99 × 22,5 мм
Масса брутто	0,45 кг
Потребление	PoE 3,65–6,64 Вт; от адаптера 2,71–5,53 Вт
Установка	настенная
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C

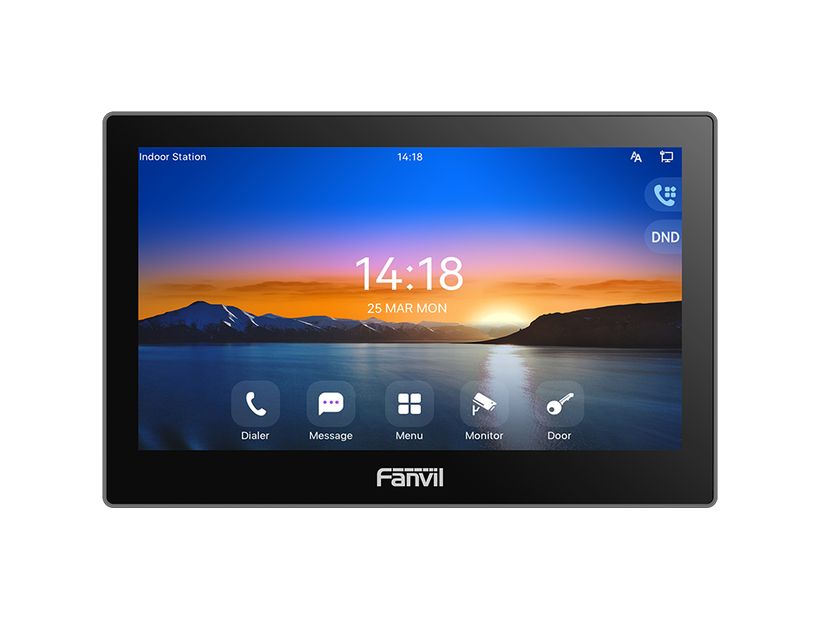

i504WТо же, что i504, плюс двухдиапазонный Wi-Fi 2,4 и 5 ГГц.

Дисплей	7" IPS, 1024 × 600
Wi-Fi	2,4 и 5 ГГц
Габариты	177,38 × 113,99 × 22,5 мм
Масса брутто	0,45 кг
Потребление	PoE 3,65–6,64 Вт; от адаптера 2,71–5,53 Вт
Установка	настенная
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C

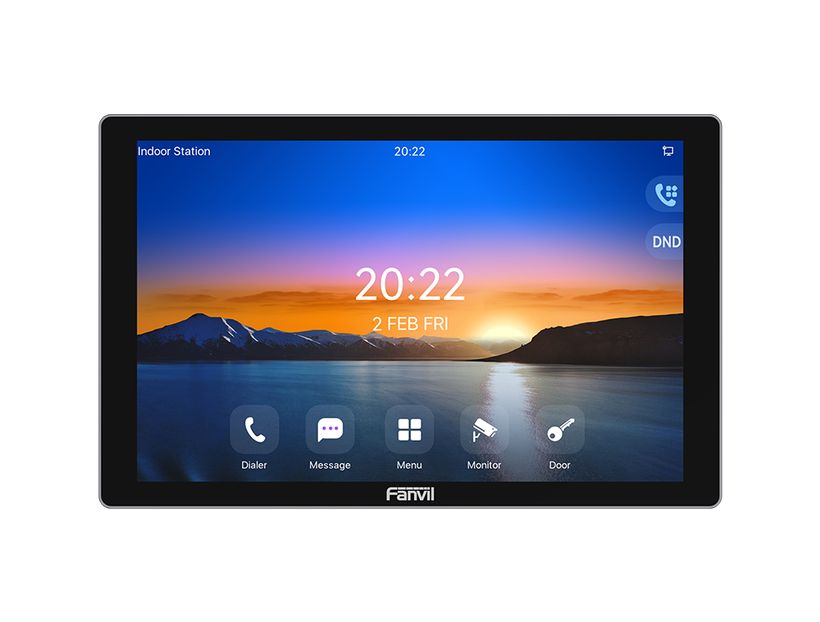

i506W10,1", Wi-Fi 2,4 и 5 ГГц.

Дисплей	10,1" IPS, 1280 × 800
Wi-Fi	2,4 и 5 ГГц
Габариты	247,96 × 156,96 × 25,6 мм
Масса брутто	0,85 кг
Потребление	PoE 2,6–6,6 Вт; от адаптера 1,98–5,5 Вт
Установка	настенная или настольная (подставка DS105 отдельно)
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C

Станция регистрируется как SIP-абонент: в веб-интерфейсе (по умолчанию admin / admin) указать адрес SIP-сервера, порт, имя и пароль, поставить Activate и применить.
Связка с панелью: Application > Door phone Settings > Add. Поля: название, номер (SIP-аккаунт панели), линия станции, код доступа (должен совпасть с кодом в таблице доступа панели), пароль (как пароль открытия двери панели).
В разговоре с панелью кнопка отпирает дверь; кнопка мониторинга показывает картинку (только от видеопанели); громкость регулируется в разговоре.
Станция умеет показывать видео с подключённых IP-камер и принимать/отправлять сообщения.

Кронштейн: по документу подходит для коробок 86 (Китай), одно- и двухпостовой (США), 80 (Европа). Без коробки — разметить четыре отверстия по кронштейну, просверлить, вставить четыре фиксирующих втулки, прикрутить кронштейн четырьмя винтами TA4 × 30. С коробкой 86 — кронштейн двумя винтами PM4 × 16.
Сначала подключить периферию и включить питание; если станция работает, зацепить её пазом за штифты кронштейна и сдвинуть вниз.
Разъёмы на задней стенке: питание 12 В/1 А, RJ45 (рекомендован CAT5 или CAT5E), звонок, выход «сухой контакт», 8 входов сигнализации, RS-485.
IP-адрес по умолчанию берётся по DHCP; посмотреть: меню > Status > Network.

Подъезд или вилла с панелью Fanvil

Станция принимает вызов панели, показывает видео, по кнопке отпирает дверь.

Охранные шлейфы на станции

К 8 входам сигнализации подключаются выключатели, ИК-датчики, дверные и вибродатчики; выход «сухой контакт» может вести на замок или сирену.

Можно ли запитать без PoE?

Да, адаптером 12 В, 1 А; PoE 802.3af также поддерживается.

Чем i506W отличается от i504W?

Экраном (10,1" против 7"), габаритами и возможностью настольной установки на подставке DS105.

RS-485: в datasheet помечен как reserved, а в краткой инструкции сказано, что можно подключить считыватель или датчик. Не закладывать в проект, пока не проверено на конкретной версии прошивки.
Wi-Fi только у исполнений с буквой W; у i504 без W его нет.
H.265 — опция, не штатная функция.
Код доступа станции должен совпадать с кодом в таблице доступа панели, иначе дверь не откроется.
