Fanvil · абонентские устройства

i505, i505W, i507W — станции на Android 9.0 с экраном 7" и 10,1"

Настенные станции на Android 9.0: можно ставить сторонние приложения и дорабатывать под проект. 8 входов сигнализации, выход на замок, PoE 802.3af или 12 В.

Модели семейства

i5057", без Wi-Fi.

Дисплей	7" IPS, 1024 × 600
Габариты	177,38 × 113,99 × 22,5 мм
Масса брутто	0,45 кг
Потребление	PoE 2,83–7,64 Вт; от адаптера 2,46–6,51 Вт
ОС	Android 9.0
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C
Установка	настенная

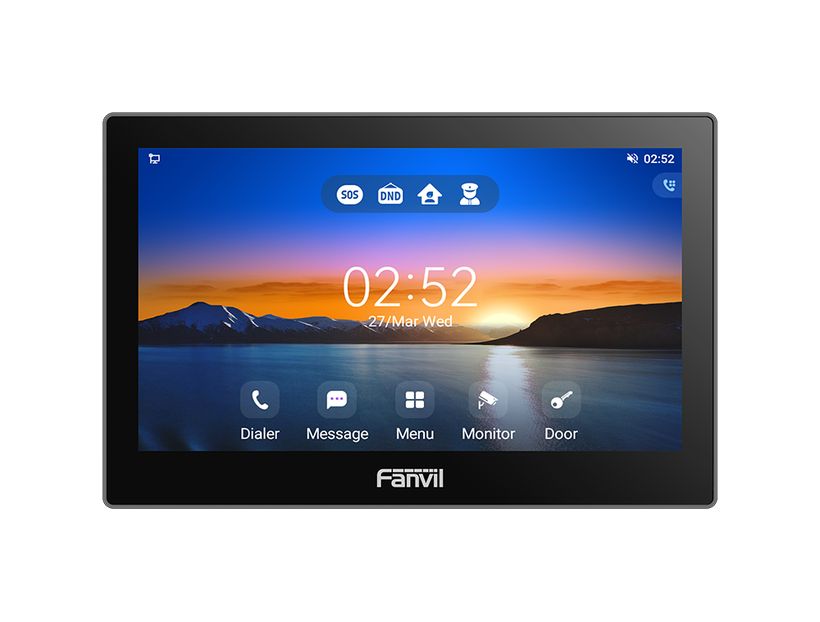

i505WТо же, плюс Wi-Fi 2,4 и 5 ГГц.

Дисплей	7" IPS, 1024 × 600
Wi-Fi	2,4 и 5 ГГц
Габариты	177,38 × 113,99 × 22,5 мм
Масса брутто	0,45 кг
Потребление	PoE 2,83–7,64 Вт; от адаптера 2,46–6,51 Вт
ОС	Android 9.0
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C
Установка	настенная

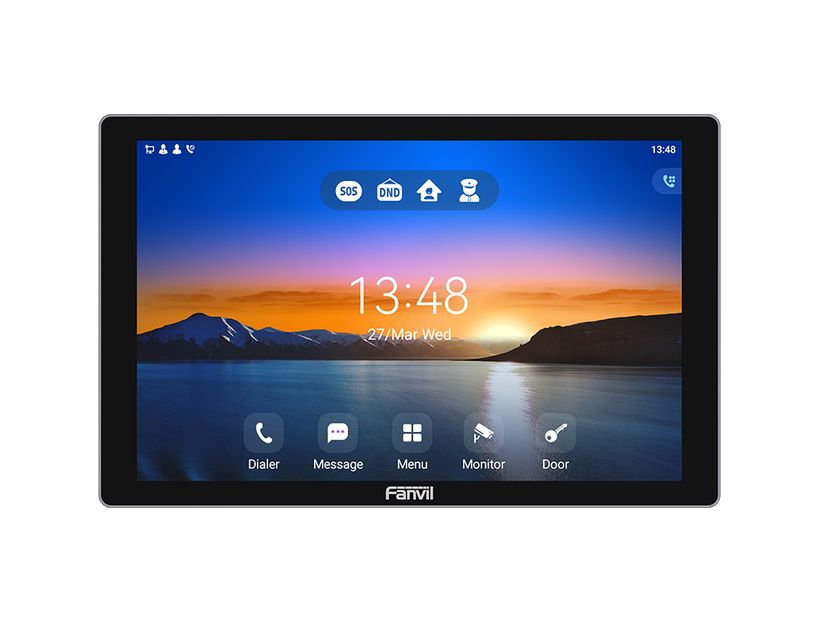

i507W10,1", Wi-Fi 2,4 и 5 ГГц.

Дисплей	10,1" IPS, 1280 × 800
Wi-Fi	2,4 и 5 ГГц
Габариты	247,96 × 156,96 × 25,6 мм
Потребление	PoE 2,99–8,64 Вт; от адаптера 2,64–7,18 Вт
ОС	Android 9.0
Интерфейсы	8 входов сигнализации, 1 выход «сухой контакт», 1 вход дверного звонка, 1 RS-485 (по datasheet — reserved)
Сеть	1 × RJ45 10/100 Мбит/с
Питание	12 В DC, 1 А или PoE 802.3af
Динамик	2 Вт, полнодуплекс с подавлением эха (AEC)
Видео	декодирование H.264, H.265 (опция); QVGA…1080p
Рабочая температура	−10…+50 °C
Установка	настенная

Как это работает и подключается

Регистрация в SIP и связка с вызывной панелью — как у станций i504: веб-интерфейс (admin / admin), аккаунт SIP, затем Application > Door phone Settings > Add.
В разговоре с панелью кнопка отпирает дверь, кнопка мониторинга показывает картинку видеопанели.
Станция принимает и отправляет сообщения, поддерживает пользовательские мелодии вызова и сторонние приложения.

Монтаж

Монтаж на кронштейн — тот же, что у i504: четыре отверстия и винты TA4 × 30 либо два винта PM4 × 16 на коробку 86; станцию надевают на кронштейн сверху вниз после проверки работы.
Разъёмы: питание 12 В/1 А, RJ45 (CAT5 или CAT5E), звонок, выход «сухой контакт», 8 входов сигнализации, RS-485.
IP-адрес по умолчанию по DHCP; меню > Status > Network.

Примеры

Домофон с доработкой под проект

Android 9.0 допускает сторонние приложения и вторичную разработку.

Просмотр камер

Станция показывает видео от панели и от IP-камер, подключённых к ней.

Частые вопросы

Чем отличается от i504?

Операционной системой: здесь Android 9.0 с возможностью устанавливать приложения, там SIP-станция без Android.

Какой экран у i507W?

10,1" IPS, 1280 × 800.

Нюансы и грабли

У Android-станции список узкополосных кодеков короче, чем у SIP-серии i504: в datasheet только G.711a, G.711u, G.729AB, iLBC. Если сервер диктует другой кодек — сверить.
RS-485 помечен reserved в datasheet; в краткой инструкции указано, что к нему можно подключить считыватель или датчик. Проверить до закупки.
Wi-Fi только у исполнений с буквой W.
Станции i505W/i507W выпускаются и под маркой ELTIS (в справочнике есть карточка eltis-fanvil).
