i51W, i52W — SIP-станции с экраном 4,3" и 7"

Внутренние станции на 4 SIP-линии с цветным экраном, 8 входами сигнализации и RS-485. Питание PoE или 12 В; Wi-Fi 2,4 ГГц встроен.

Модели семейства

i51WЭкран 4,3".

Дисплей	4,3" LCD, 480 × 272
Динамик	1,5 Вт, AEC
Габариты	163 × 104 × 26 мм
Потребление	PoE 2,14–5,93 Вт; от адаптера 1,79–4,78 Вт
SIP-линии	4
Интерфейсы	RJ45 10/100 Мбит/с, RS-485, 8 входов сигнализации, промышленный разъём питания
Питание	12 В DC, 1 А или PoE
Wi-Fi	встроенный 2,4 ГГц
Клавиши	5 функциональных: центр управления, монитор, отпирание, отбой, ответ
Рабочая температура	0…+45 °C
Влажность	10–90 %
Цвет / установка	белый; настенная, настольная (подставка отдельно)
Видео	декодирование H.264; QVGA…1080p

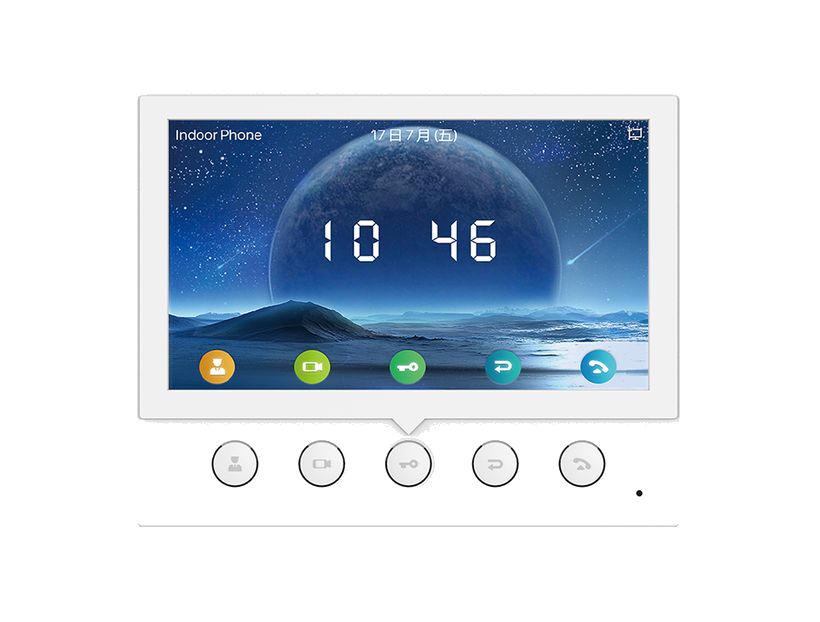

i52WЭкран 7".

Дисплей	7" LCD, 800 × 480
Динамик	2 Вт, AEC
Габариты	176 × 140 × 26 мм
Потребление	PoE 1,94–5,27 Вт; от адаптера 1,93–5,17 Вт
SIP-линии	4
Интерфейсы	RJ45 10/100 Мбит/с, RS-485, 8 входов сигнализации, промышленный разъём питания
Питание	12 В DC, 1 А или PoE
Wi-Fi	встроенный 2,4 ГГц
Клавиши	5 функциональных: центр управления, монитор, отпирание, отбой, ответ
Рабочая температура	0…+45 °C
Влажность	10–90 %
Цвет / установка	белый; настенная, настольная (подставка отдельно)
Видео	декодирование H.264; QVGA…1080p

Вход в веб-интерфейс: IP в браузер, логин и пароль по умолчанию admin / admin. Указать адрес SIP-сервера, порт, имя и пароль, поставить Activate и применить.
Отпирание: в настройках функциональных клавиш задать тип клавиши отпирания «DTMF», значение — пароль открытия нужного устройства контроля доступа.
В разговоре с панелью клавиша ответа поднимает вызов, клавиша отбоя завершает, клавиша отпирания открывает дверь, клавиша монитора показывает картинку (только видеопанель).
Автонастройка: FTP, TFTP, HTTP, HTTPS, DHCP OPT66, SIP PNP, TR-069; есть экспорт и импорт конфигурации, обновление прошивки и syslog.

Без коробки 86 в стене: вырезать квадратное гнездо 58,5 × 60 × 50 мм для кабелей, наметить два отверстия по кронштейну, вставить фиксирующие втулки, прикрутить кронштейн двумя винтами TA4 × 30.
С коробкой 86: кронштейн на коробку двумя винтами PM4 × 16, кабели убрать в коробку.
Подключить периферию, включить питание; если станция работает, надеть на кронштейн сверху вниз.
Настольная установка: подставку покупают отдельно.
Найти IP: утилита iDoorPhone Network Scanner либо, после загрузки, долгое нажатие клавиши отпирания > «System Message» > «Network». По умолчанию режим WAN — DHCP.

Квартира, вилла, офис

Станция принимает вызов от вызывной панели, показывает видео авторизованной камеры панели и отпирает дверь.

Связь с центром управления

Отдельная клавиша вызывает центр управления, вторая отменяет вызов.

Сколько SIP-линий?

Чем отличаются i51W и i52W?

Размером экрана (4,3" и 7"), мощностью динамика (1,5 Вт и 2 Вт) и габаритами.

Питание без PoE — 12 В, 1 А через промышленный разъём; в документах Wi-Fi указан только 2,4 ГГц.
Монитор показывает картинку только при связи с видеопанелью.
Краткая инструкция в комплекте описывает и серию i53W, её в этой карточке нет: данных по ней нет.
