i55A, i57A — Android-станции с экраном 7" и 10,1"

Станции на Android 9.0 с алюминиевой панелью, Bluetooth 5.0 и двумя встроенными реле. 8 входов сигнализации, RS-485, PoE или 12 В.

Модели семейства

i55A7", пять физических кнопок.

Дисплей	7" сенсорный, 1024 × 600
Кнопки	5 (центр управления, монитор, отпирание, отбой, ответ)
Габариты	217 × 124 × 21 мм
Потребление	PoE 2,04–6,58 Вт; от адаптера 1,48–5,53 Вт
ОС / память	Android 9.0; RAM/ROM 2G/16G
SIP-линии	2
Wi-Fi / Bluetooth	2,4 ГГц (802.11 b/g/n) и 5 ГГц (802.11 a/n/ac); Bluetooth 5.0
Интерфейсы	RJ45 10/100 Мбит/с, RS-485, 8 входов сигнализации, вход звонка, 2 реле
Реле	2 шт.: до DC 30 В / 2 А, AC 125 В / 0,5 А
Питание	12 В DC, 1 А или PoE
Корпус	АБС и алюминиевый сплав
Рабочая температура	−10…+50 °C
Влажность	10–90 %
Установка	настенная

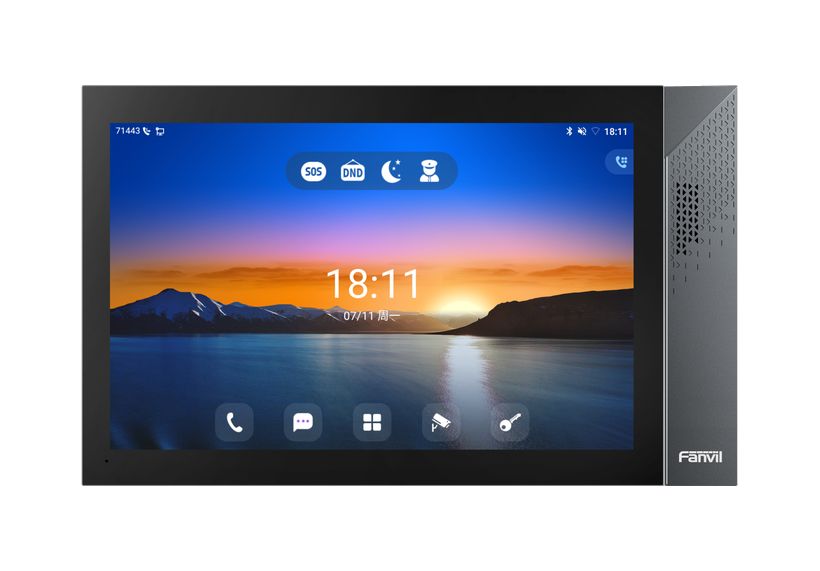

i57A10,1", две кнопки, слот TF и Micro USB.

Дисплей	10,1" сенсорный, 1280 × 800
Кнопки	2 (питание, громкость +/−)
Габариты	295 × 181 × 24 мм
Карта памяти	слот TF до 256 ГБ
Потребление	PoE 1,88–10,76 Вт; от адаптера 1,45–8,78 Вт
ОС / память	Android 9.0; RAM/ROM 2G/16G
SIP-линии	2
Wi-Fi / Bluetooth	2,4 ГГц (802.11 b/g/n) и 5 ГГц (802.11 a/n/ac); Bluetooth 5.0
Интерфейсы	RJ45 10/100 Мбит/с, RS-485, 8 входов сигнализации, вход звонка, 2 реле
Реле	2 шт.: до DC 30 В / 2 А, AC 125 В / 0,5 А
Питание	12 В DC, 1 А или PoE
Корпус	АБС и алюминиевый сплав
Рабочая температура	−10…+50 °C
Влажность	10–90 %
Установка	настенная

Веб-интерфейс: логин и пароль по умолчанию admin / admin; указать адрес SIP-сервера, порт, имя и пароль, поставить Activate и применить.
Связка с панелью: Application > Doorphone Settings > Add. Поля: название, номер (SIP-аккаунт панели), линия станции, код доступа (как в таблице доступа панели), пароль (как пароль открытия двери панели).
Телефонная книга — 1000 записей, журнал вызовов — 1000 записей; есть сторонние приложения и API для вторичной разработки.

Кронштейн на коробку 86 (Китай), одно- и двухпостовую (США), 80 (Европа). Без коробки — разметить два отверстия по кронштейну, вставить фиксирующие втулки, прикрутить кронштейн двумя винтами TA4 × 30. С коробкой 86 — двумя винтами PM4 × 16.
Подключить периферию, включить питание, затем надеть станцию на кронштейн сверху вниз.
Клеммы на задней стенке: питание 12 В/1 А, 8 входов сигнализации (IN1–IN8), два реле (NO, COM, NC), звонок, RS-485 (A, B).

Жилой комплекс, вилла, офис

Станция принимает вызов панели с видео 1080p, показывает картинку и открывает дверь.

Реле и шлейфы на станции

Два реле и 8 входов сигнализации позволяют подключить замок, сирену, дверные и вибродатчики.

Какая ОС?

Android 9.0, со сторонними приложениями и API для вторичной разработки.

Сколько SIP-линий?

Реле — «сухой контакт» с пределом DC 30 В / 2 А, AC 125 В / 0,5 А; не подключать нагрузку сверх этих пределов.
Краткая инструкция описывает и варианты с суффиксом Z (i55A-Z, i57A-Z); данных по ним в datasheet нет, в карточку не включены.
Набор кнопок у i55A и i57A разный: пять физических кнопок и две.
