Fanvil · вызывные панели

i61, i62, i63, i64 — алюминиевые SIP-видеопанели IP66/IK07

Серия уличных панелей с камерой 2 Мп и считывателем карт. Отличаются набором кнопок: одна сенсорная (i61), одна (i62), пять (i63), цифровая клавиатура (i64).

Модели семейства

i61Одна сенсорная кнопка вызова.

Клавиатура	1 сенсорная ёмкостная кнопка
Габариты	159,7 × 88 × 36,15 мм
Интерфейсы	Wiegand вход/выход, «сухие контакты» вход/выход, RS-485 (reserve), линейный выход для индукционной петли
Угол обзора	120° по горизонтали, 60° по вертикали
Температура	−40…+70 °C
Потребление	PoE 1,63–6,93 Вт; от адаптера 1,51–6,16 Вт
Встраиваемая установка	аксессуар EX101
Камера	2 Мп, 1/2,9" CMOS, H.264 (baseline, main), ИК, от 0,1 лк
Корпус	алюминий, серый металлик
Защита	IP66, IK07
Питание	12 В DC, 1 А или PoE 802.3af Class 3
ONVIF	Profile S
Карты	MIFARE Classic 1K/4K, DESFire, Ultralight, Plus; 13,56 МГц и 125 кГц
Установка	накладная или встраиваемая (аксессуар отдельно)

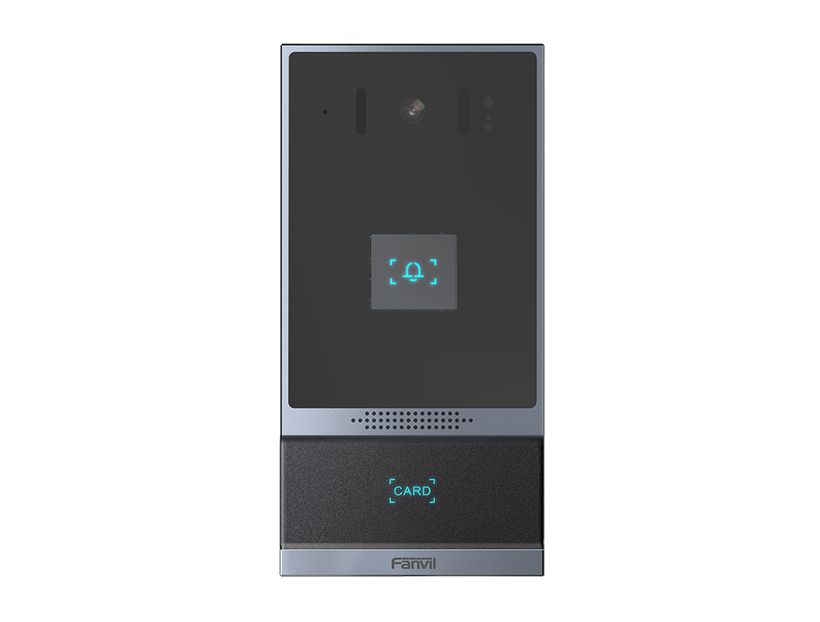

i62Одна кнопка быстрого набора.

Клавиатура	1 кнопка быстрого набора
Габариты	177,4 × 88,0 × 36,15 мм
Масса брутто	0,71 кг
Интерфейсы	3 входа, 2 выхода «сухой контакт», 1 Wiegand (26/34), 1 RS-485 (reserved), линейный выход для индукционной петли
Угол обзора	120° по горизонтали, 60° по вертикали
Температура	−40…+70 °C
Потребление	PoE 1,69–6,84 Вт; от адаптера 1,42–5,93 Вт
Встраиваемая установка	кронштейн EX102 (отдельно)
Камера	2 Мп, 1/2,9" CMOS, H.264 (baseline, main), ИК, от 0,1 лк
Корпус	алюминий, серый металлик
Защита	IP66, IK07
Питание	12 В DC, 1 А или PoE 802.3af Class 3
ONVIF	Profile S
Карты	MIFARE Classic 1K/4K, DESFire, Ultralight, Plus; 13,56 МГц и 125 кГц
Установка	накладная или встраиваемая (аксессуар отдельно)

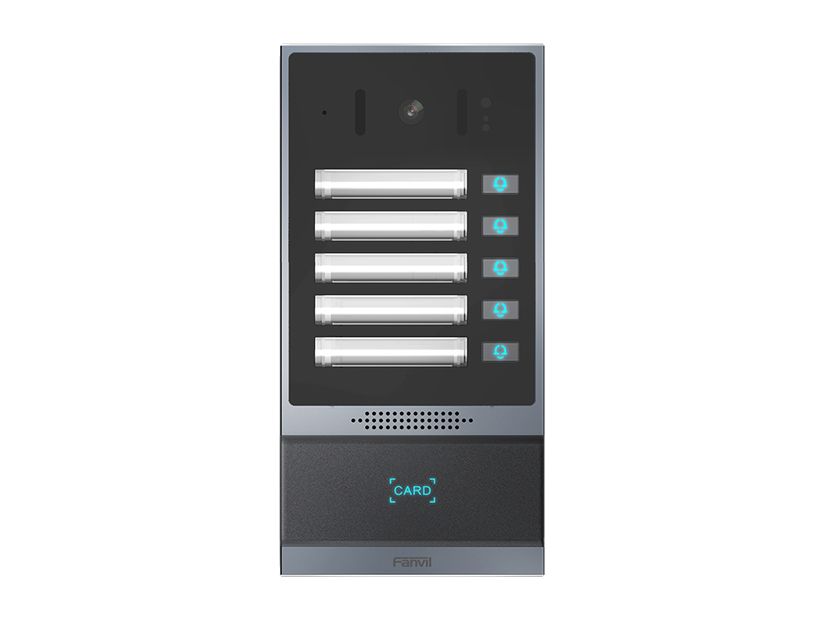

i635 кнопок быстрого набора с сменными подписями.

Клавиатура	5 кнопок быстрого набора с настраиваемыми подписями
Габариты	177,4 × 88,0 × 36,15 мм
Масса брутто	0,69 кг
Интерфейсы	3 входа, 2 выхода «сухой контакт», 1 Wiegand (26/34), 1 RS-485 (reserved), линейный выход для индукционной петли
Угол обзора	120° по горизонтали, 60° по вертикали
Температура	−40…+70 °C
Потребление	PoE 1,70–6,94 Вт; от адаптера 1,50–6,02 Вт
Назначение	таунхаус, офисы, небольшие квартиры
Камера	2 Мп, 1/2,9" CMOS, H.264 (baseline, main), ИК, от 0,1 лк
Корпус	алюминий, серый металлик
Защита	IP66, IK07
Питание	12 В DC, 1 А или PoE 802.3af Class 3
ONVIF	Profile S
Карты	MIFARE Classic 1K/4K, DESFire, Ultralight, Plus; 13,56 МГц и 125 кГц
Установка	накладная или встраиваемая (аксессуар отдельно)

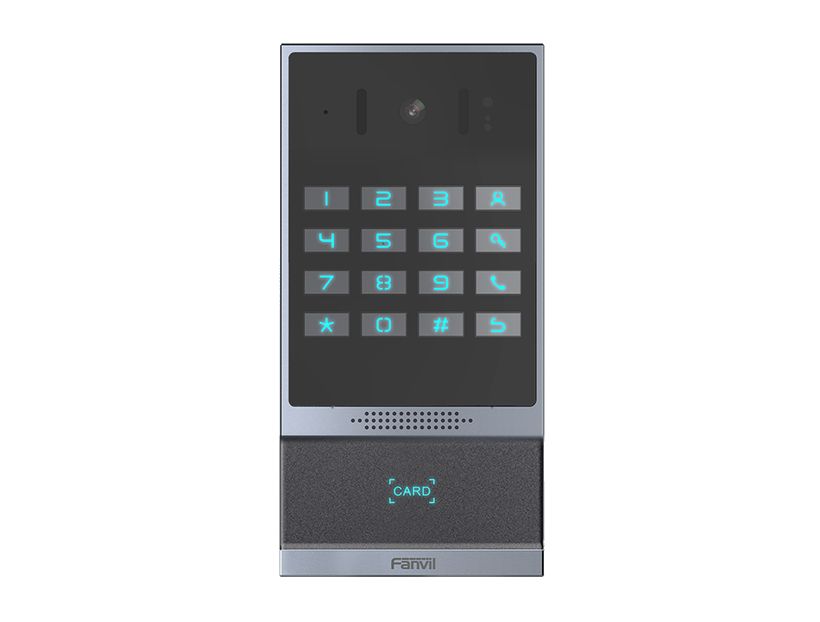

i64Клавиатура 16 клавиш, динамик 2,5 Вт, тампер, слот TF.

Клавиатура	16 клавиш: 12 цифровых и 4 функциональные (центр управления, режим пароля, набор, удаление)
Габариты	177,4 × 88 × 36,15 мм
Динамик	2,5 Вт
Интерфейсы	3 входа и 2 выхода «сухой контакт» (встроенное реле DC 30 В / 2 А, AC 125 В / 0,5 А), Wiegand вход/выход (по умолчанию вход), RS-485, линейный выход
Угол обзора	120° по горизонтали, 141° по диагонали
Температура	−20…+50 °C
Карта памяти	слот TF до 128 ГБ
Влажность	10–95 %
Камера	2 Мп, 1/2,9" CMOS, H.264 (baseline, main), ИК, от 0,1 лк
Корпус	алюминий, серый металлик
Защита	IP66, IK07
Питание	12 В DC, 1 А или PoE 802.3af Class 3
ONVIF	Profile S
Карты	MIFARE Classic 1K/4K, DESFire, Ultralight, Plus; 13,56 МГц и 125 кГц
Установка	накладная или встраиваемая (аксессуар отдельно)

Как это работает и подключается

Вход в веб-интерфейс: IP в браузер, логин и пароль admin / admin. Указать адрес SIP-сервера, порт, имя и пароль, поставить Activate и применить.
Кнопка вызова: DSS-клавиша, тип Memory Key, подтип Speed Dial, Number 1 — основной адресат, Number 2 — если первый недоступен.
Открытие картой: веб-интерфейс > EGS Setting > Add Card Rule; вводятся имя и первые 10 цифр номера карты.
Удалённое открытие: хозяин отвечает на вызов и набирает «*» (пароль по умолчанию) или новый пароль, например 123456.
Локальный пароль на клавиатуре — только у i64; по умолчанию 6789 либо новый, например 123456.
Узнать IP: утилита iDoorPhone Network Scanner либо после 30 с от подачи питания удержать кнопку вызова 3 с и после быстрых сигналов нажать её в течение 5 с.

Монтаж

Клеммы в корпусе: RJ45 10/100 (Cat5 и выше), два входа «сухой контакт», Wiegand, RS-485, питание 12 В/1 А (сверху плюс, снизу земля), два выходных реле, линейный выход.
Клеммы реле: NO — разомкнут в покое, COM — общий, NC — замкнут в покое. Схемы для нормально открытого и нормально закрытого замка и с внешним питанием замка — в краткой инструкции.
Порядок монтажа: шаблон на стену, четыре отверстия глубиной около 50 мм сверлом 8 мм, дюбели φ6 × 30; снять кронштейн вниз, выкрутить четыре винта задней крышки; кронштейн на стену винтами TA4 × 30; провода пропустить через силиконовую заглушку с запасом 15–20 см, выход корпуса вниз.
До навешивания корпуса проверить электрику: на модели с клавиатурой удержать # 3 с — панель назовёт IP голосом; ввести пароль или нажать внутреннюю кнопку и посмотреть замок. Навесить сверху вниз, закрепить винтами снизу.

Примеры

Подъезд, офис, промзона

Панель с камерой 2 Мп и считывателем; вызов по SIP, открывание картой, DTMF-кодом или по приложению.

Несколько адресатов на одной панели

i63 с пятью кнопками вызывает до пяти абонентов без клавиатуры.

Частые вопросы

Какая защита?

IP66 и IK07.

Сколько кнопок у i63?

5 с настраиваемыми подписями.

Нюансы и грабли

Не закрывать корпус, пока не проверено питание и замок: так требует краткая инструкция.
Провода оставлять с запасом 15–20 см, выход корпуса вниз.
Рабочая температура у i64 −20…+50 °C, у i61–i63 −40…+70 °C; сверять с местом установки.
У i61 в datasheet видна опечатка в ёмкости базы карт («1,0000»); у i62–i64 указано 10 000.
Локальные коды на клавиатуре — только у i64.
