Fanvil · вызывные панели

i66, i67, i68 — SIP-панели с распознаванием лиц

Панели с двухобъективной камерой, защитой от подделки лица по фото, видео и маске и экраном 4", 7" или 8". Вход по лицу, карте, PIN, QR-коду.

Модели семейства

i66Экран 4" и 16 клавиш.

Экран	4" IPS, 800 × 480
Клавиатура	12 цифровых и 4 функциональные клавиши
Интерфейсы	3 входа и 2 выхода «сухой контакт», 1 Wiegand (26/34), 1 RS-485 (reserved), линейный выход
Габариты	300,0 × 115,6 × 33,2 мм
Масса брутто	1,51 кг
Потребление	PoE 7,7–19,8 Вт; от адаптера 6,3–18,5 Вт
Температура	−40…+60 °C
Встраиваемая установка	кронштейн EX103 (отдельно)
Камера	2 Мп, два объектива, автоподсветка; 1/2,8" CMOS; H.264; от 0,1 лк
Угол обзора	65° по горизонтали, 40° по вертикали, 73° по диагонали
Базы	10 000 карт, 10 000 лиц
Способы открытия	лицо, карта, PIN, QR-код, DTMF-код, приложение
Питание	PoE 802.3at Class 4 или 12 В DC, 2 А
Защита	IP66, IK07
Корпус	алюминиевый сплав, серый металлик
ONVIF	Profile S

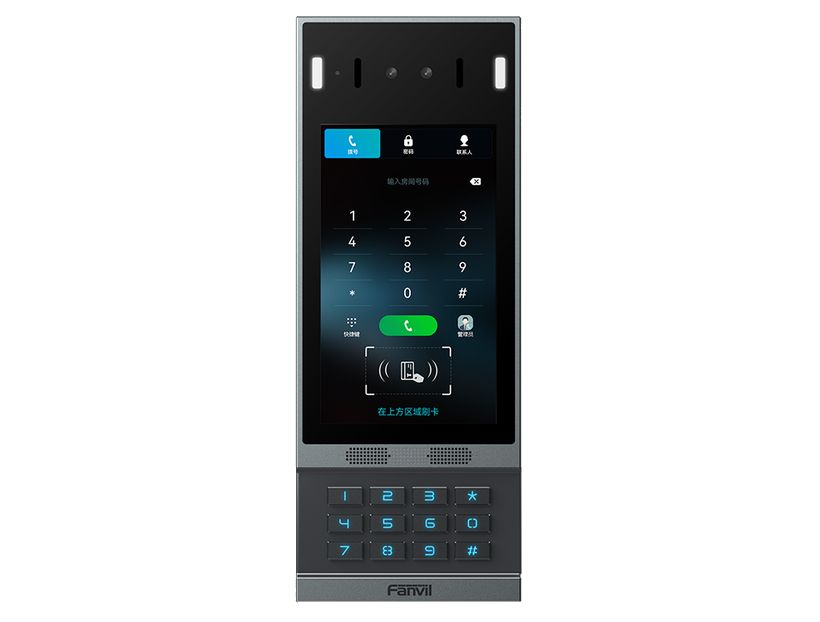

i67Сенсорный экран 7".

Экран	7" IPS сенсорный, 600 × 1024
Клавиатура	12 цифровых клавиш
Интерфейсы	3 входа и 2 выхода «сухой контакт», 1 Wiegand (26/34), 1 RS-485 (reserved), линейный выход
Габариты	300,0 × 115,6 × 33,2 мм
Масса брутто	1,52 кг
Потребление	PoE 7,9–23,1 Вт; от адаптера 6,8–21,5 Вт
Температура	−20…+60 °C
Встраиваемая установка	кронштейн EX103 (отдельно)
Камера	2 Мп, два объектива, автоподсветка; 1/2,8" CMOS; H.264; от 0,1 лк
Угол обзора	65° по горизонтали, 40° по вертикали, 73° по диагонали
Базы	10 000 карт, 10 000 лиц
Способы открытия	лицо, карта, PIN, QR-код, DTMF-код, приложение
Питание	PoE 802.3at Class 4 или 12 В DC, 2 А
Защита	IP66, IK07
Корпус	алюминиевый сплав, серый металлик
ONVIF	Profile S

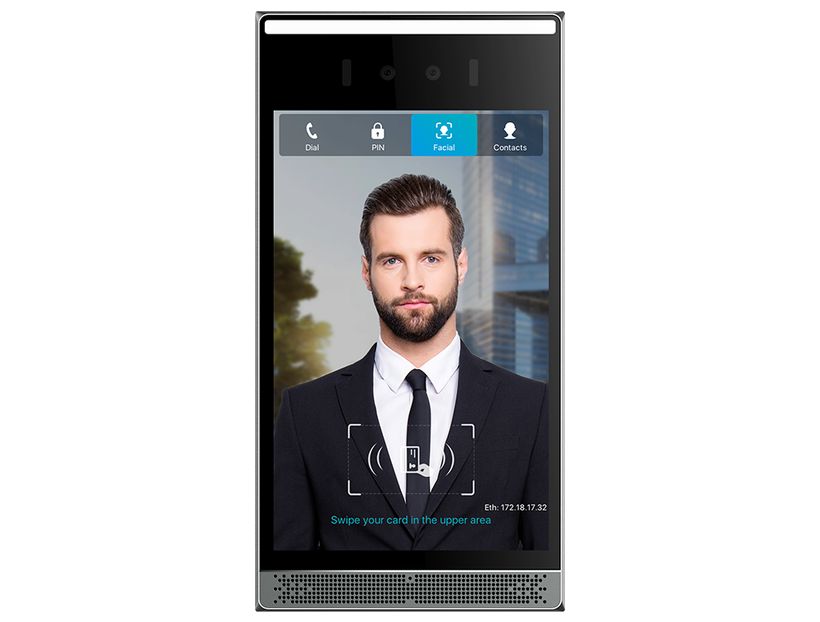

i68Сенсорный экран 8", только настенный монтаж, есть BLE.

Экран	8" IPS сенсорный, 800 × 1280
Способы открытия	лицо, карта, PIN, QR-код, DTMF-код, приложение
Интерфейсы	2 входа и 1 выход «сухой контакт», 1 Wiegand (26/34)
Габариты	123,8 × 240,0 × 20,5 мм
Потребление	PoE 7,9–23,1 Вт; от адаптера 6,8–21,5 Вт
Температура	−20…+55 °C
Установка	настенная
Камера	2 Мп, два объектива, автоподсветка; 1/2,8" CMOS; H.264; от 0,1 лк
Угол обзора	65° по горизонтали, 40° по вертикали, 73° по диагонали
Базы	10 000 карт, 10 000 лиц
Питание	PoE 802.3at Class 4 или 12 В DC, 2 А
Защита	IP66, IK07
Корпус	алюминиевый сплав, серый металлик
ONVIF	Profile S

Как это работает и подключается

Вход в веб-интерфейс: IP в браузер, логин и пароль admin / admin. Указать адрес SIP-сервера, порт, имя и пароль, отметить Enable и сохранить.
Кнопка быстрого набора: тип memory key, подтип Speed Dial, Value 1 — вызываемый номер, Line — линия SIP.
Открытие картой: Security Settings > Card Management > Add Card; вводятся имя и первые 10 цифр номера карты.
Удалённое открытие: Security Settings > Password Management > Add Password, тип DTMF; хозяин отвечает на вызов и нажимает «*» (по умолчанию) или новый пароль. Локальный пароль по умолчанию 6789.
Узнать IP: утилита поиска либо экран набора, ввод #*107 и пароля, режим инженера (там же переключение статики и DHCP).

Монтаж

Высота установки: рекомендовано 120–140 см. В помещении держать не ближе 2 м от источников света и 3 м от окон и дверей.
Не ставить там, где конденсат, высокая температура, жир или пыль. Камере нужно равномерное освещение: не против сильного контрового света, не под косым светом, не при освещении вблизи.
Клеммы i66/i67: питание 12 В/2 А (сверху плюс, снизу минус), два выхода «сухой контакт», Wiegand (D0/D1/GND), RS-485 (A/B), два входа «сухой контакт», USB 4P/1.25, линейный выход для слуховых аппаратов.
i68 выводится пигтейлом: Wiegand-вход (белый D0, оранжевый D1, зелёный GND), реле (красный NO, серый NC, чёрный COM, оплётка GND), два входа, питание 12 В/2 А (красный +12 В, чёрный GND), Wiegand-выход.
Монтаж i66/i67: шаблон на стену, 4 отверстия, дюбели φ6 × 30, спец-ключ Torx из комплекта, шесть винтов задней крышки; провода с запасом 15–20 см через силиконовую заглушку, выход корпуса вниз; проверить питание и замок до навешивания.

Примеры

Жилой комплекс, гостиница

Двусторонняя аудио- и видеосвязь с IP-телефонами, станциями и приложением, вход по лицу.

Повышенные требования

Для сценариев с высокой безопасностью документ рекомендует комбинированную аутентификацию.

Частые вопросы

Сколько лиц и карт?

По 10 000 лиц и карт.

Какой экран у i68?

8" IPS сенсорный, 800 × 1280.

Нюансы и грабли

Питание PoE 802.3at Class 4 либо 12 В/2 А — в отличие от серии i60–i64 (802.3af Class 3) и по потреблению до 23,1 Вт. Коммутатор должен дать мощность.
Биометрия не подходит для всех сценариев на 100 %: при высоких требованиях — комбинированная аутентификация.
Запись лиц: расстояние от 0,6 до 1,5 м, лоб не закрыт, без очков и шапки, глаза открыты, лицо к центру камеры. Импорт фото: разрешение менее 1080 × 1920, более 128 × 128, размер менее 200 КБ, имя файла совпадает с ID человека, лицо занимает более трети кадра.
Рабочая температура: i66 −40…+60 °C, i67 −20…+60 °C, i68 −20…+55 °C.
Тампер срабатывает по датчику положения (gravity sensing).
