Fanvil · комплекты видеодомофонов

VIK-01 — комплект видеодомофона для виллы: станция i504W и панель i60

Комплект из 7" SIP-станции i504W, видеопанели i60 и приложения Fanvil Link. Подключаются питание и сеть; видео, разговор и открытие двери — с станции или из приложения.

Модели семейства

VIK-01Станция i504W + вызывная панель i60 + приложение Fanvil Link; работа с облаком FCMS.

Станция i504W	7" 1024 × 600, Wi-Fi 2,4 и 5 ГГц, динамик 2 Вт
Интерфейсы станции	8 входов сигнализации, 1 вход звонка, 1 выход, 1 RS-485
Питание станции	12 В DC, 1 А; PoE 3,65–6,64 Вт

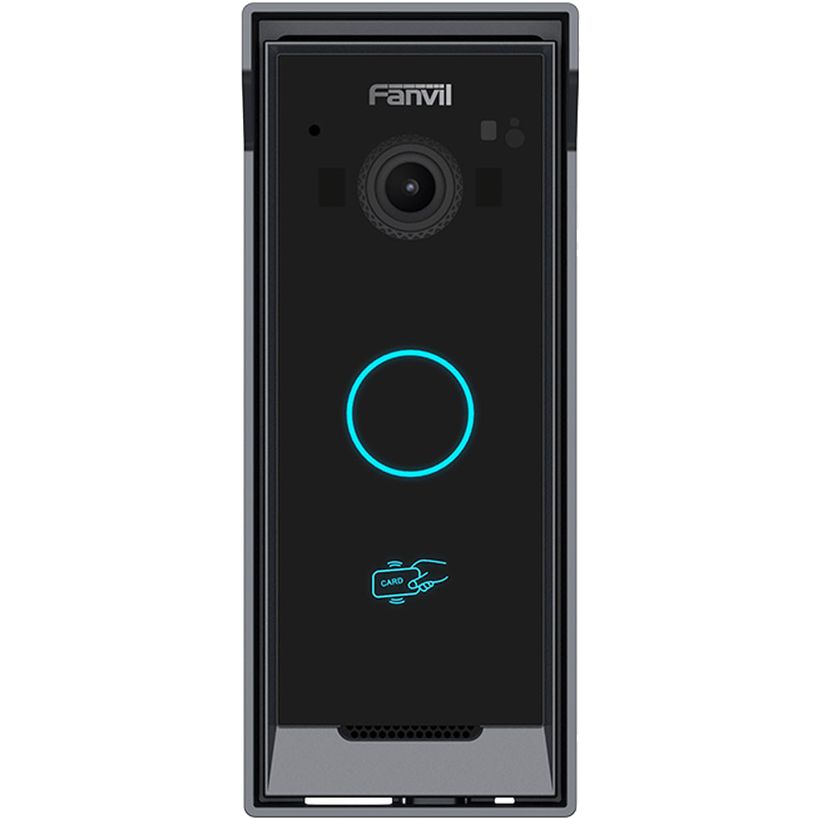

Панель i60	камера 2 Мп, IP65, BLE, считыватель 13,56 МГц, Wiegand вход и выход
Интерфейсы панели	1 выход и 2 входа «сухой контакт», тампер
Питание панели	12 В DC, 1 А; PoE 802.3af Class 3
Температура	станция −10…+50 °C; панель −40…+70 °C
Габариты	станция 177,38 × 113,99 × 22,5 мм

Как это работает и подключается

Включить оба устройства в одну сеть; если приложение нужно, сеть должна выходить в интернет. При повторном использовании сначала сбросить на заводские настройки.
Мастер на станции: язык и часовой пояс, сеть (Wi-Fi или Ethernet), поиск устройств комплекта, затем QR-код для скачивания приложения Fanvil Link и регистрации (по e-mail или телефону).
Без мастера: Menu > Settings > Advanced Settings > APP. Пароль Advanced Settings по умолчанию «123».
Управление в приложении: Me > Device Management, добавить/изменить/удалить/заменить устройство по MAC-адресу.

Монтаж

Станция настенная; панель настенная с козырьком от дождя.
Сетевой режим по умолчанию — динамический (DHCP); статика: IP, маска, шлюз, DNS.

Примеры

Вилла, односемейный дом

Видеозвонок с панели на станцию и в приложение, удалённое открытие двери из любого места.

Просмотр камер

Картинка с камеры панели на станции и в мобильном приложении.

Частые вопросы

Что входит в комплект?

Станция i504W, вызывная панель i60 и приложение Fanvil Link.

Можно ли без интернета?

Документ требует подключения к интернету, если нужно приложение.

Нюансы и грабли

Тип устройства в приложении выбирать верно (панель или станция), иначе часть функций недоступна.
Смена MAC-адреса в приложении удаляет устройство и создаёт новое — только при замене оборудования.
Устройства должны быть в одной сети, иначе поиск их не найдёт.
Подробные параметры монтажа и подключения — в документах на станцию i504W и панель i60; карточки fanvil-i504 и fanvil-i60.

Документация

Fanvil — VIK-01, технические характеристики (datasheet)
Fanvil — VIK-01, краткое руководство по установке (QIG)
Fanvil — VIK-01, руководство пользователя
