Фортеза · радиоволновые извещатели периметра

БАРЬЕР — линейный радиоволновый извещатель периметра, двухпозиционный

Пара блоков (передатчик и приёмник) формирует радиолуч 24 ГГц; пересечение луча — тревога. Дальность 50–500 м, исполнения «А», «С/СА» и взрывозащищённое «В».

Модели семейства

БАРЬЕР-50Максимальная дальность 50 м, для установки на опорах или ограждении.

Дальность действия	максимальная 50 м, минимальная 5 м
Ширина зоны обнаружения	не более 0,7 м
Высота зоны обнаружения	не менее 1,3 м (в середине участка при максимальной длине)
Масса	не более 1,0 кг

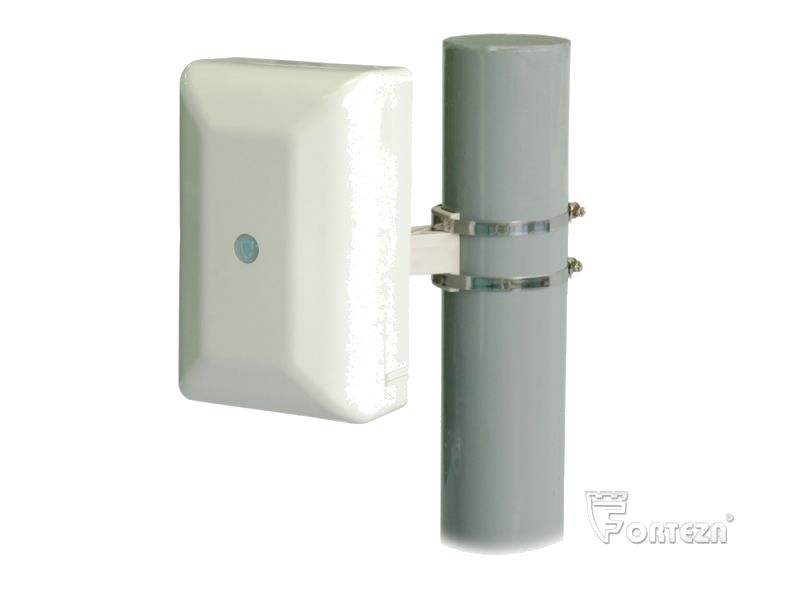

БАРЬЕР-100Дальность 100 м.

Дальность действия	максимальная 100 м, минимальная 10 м
Ширина зоны обнаружения	не более 0,9 м
Высота зоны обнаружения	не менее 1,5 м
Масса	не более 2,4 кг

БАРЬЕР-200Дальность 200 м.

Дальность действия	максимальная 200 м, минимальная 10 м
Ширина зоны обнаружения	не более 1,0 м
Высота зоны обнаружения	не менее 1,6 м
Масса	не более 2,4 кг

БАРЬЕР-300Дальность 300 м, уклон участка не регламентируется.

Дальность действия	максимальная 300 м, минимальная 10 м
Ширина зоны обнаружения	не более 1,6 м
Высота зоны обнаружения	не менее 1,8 м
Масса	не более 10,0 кг

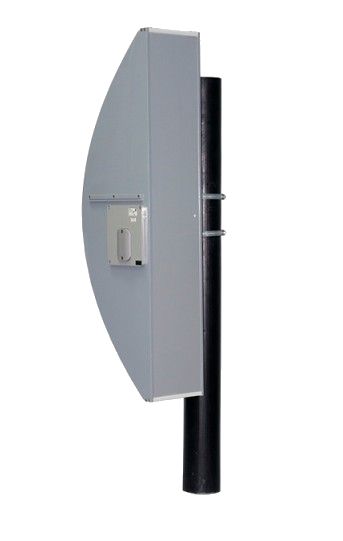

БАРЬЕР-500Дальность 500 м, вероятность обнаружения одинакова на всём протяжении зоны.

Дальность действия	максимальная 500 м, минимальная 10 м
Ширина зоны обнаружения	не более 2,5 м
Высота зоны обнаружения	не менее 1,8 м
Масса	не более 10,0 кг

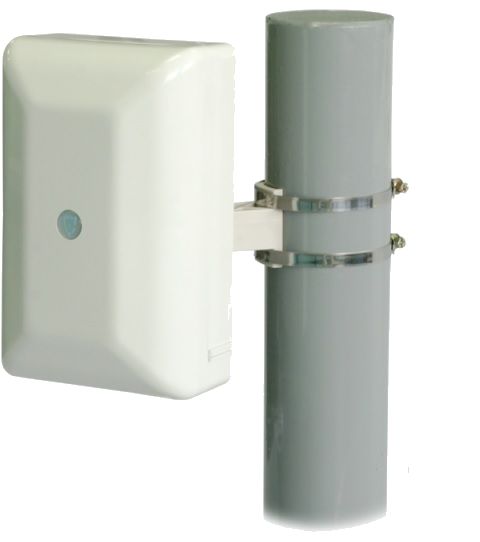

БАРЬЕР-50А / 100А / 200А / 300А / 500А (исполнение «А», РЭ 2026)Новая редакция линейки: автоматический термостабилизатор встроен, работа до минус 60 °C, питание 24 В.

Обозначения	БАРЬЕР-50А ФРСБ.425142.041-03, 100А -03.01, 200А -03.02, 300А -03.03, 500А -03.05
Дальность действия (макс. / мин.)	50/5, 100/10, 200/10, 300/10, 500/10 м
Ширина зоны обнаружения (не более)	0,7 / 0,9 / 1,0 / 1,6 / 2,5 м
Высота зоны обнаружения (не менее, в середине участка)	1,3 / 1,5 / 1,6 / 1,8 / 1,8 м
Питание	24 В постоянного тока, допустимо от 20 до 28 В; ток не более 160 мА при 24 В
Рабочая температура	от минус 60 до плюс 80 °C (50А, 100А, 200А); от минус 60 до плюс 70 °C (300А, 500А)
Время восстановления после тревоги	не более 10 с
Габариты блока	141×123×71 мм (50А); 211×138×112 мм (100А, 200А)
Масса	не более 1,0 кг (50А); 2,4 кг (100А, 200А); 10,0 кг (300А, 500А)

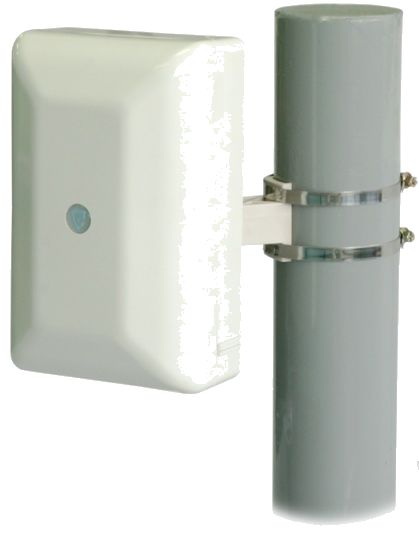

БАРЬЕР-50С / 100С / 200С и арктические 50СА / 100СА / 200САПроводная синхронизация блоков соседних участков: рядом можно ставить несколько извещателей без взаимных помех.

Обозначение РЭ	ФРСБ.425142.041-08РЭ
Длина участка	50С, 50СА — от 5 до 50 м; 100С, 100СА — от 10 до 100 м; 200С, 200СА — от 10 до 200 м
Ширина зоны обнаружения (не более, для длины 10/25/50/100/200 м)	0,4 / 0,5 / 0,7 / 0,9 / 1,0 м
Высота зоны обнаружения (не более, для длины 10/25/50/100/200 м)	1,3 / 1,3 / 1,3 / 1,5 / 1,6 м
Питание (не арктическое)	от 9 до 30 В, ток не более 35 мА при 24 В
Питание (исполнение «А»)	от 20 до 28 В, ток не более 440 мА при 24 В
Рабочая температура	от минус 40 до плюс 80 °C; арктическое «А» — от минус 60 до плюс 80 °C
Габариты блока	211×138×105 мм (100, 200); 141×123×76 мм (50)
Масса комплекта блоков с КМЧ	не более 2,4 кг (100, 200); 1,0 кг (50)
Время восстановления после тревоги	не более 2 с

БАРЬЕР-300С / 500С и арктические 300СА / 500САБольшие блоки для длинных участков; мёртвых зон по обнаружению нет, блоки смежных участков можно крепить на одной опоре.

Обозначение документа	4372-43071246-061-003 ТО
Длина участка	300С, 300СА — от 10 до 300 м; 500С, 500СА — от 10 до 500 м
Высота зоны обнаружения	не менее 1,8 м в середине участка при максимальной длине
Ширина зоны обнаружения (для длины 10/50/100/200/300/500 м)	0,4 / 0,7 / 0,9 / 1,0 / 1,6 / 2,5 м
Питание (не арктическое)	от 9 до 30 В, ток не более 35 мА при 24 В
Питание (исполнение «А»)	от 20 до 28 В, ток не более 440 мА при 24 В
Рабочая температура	от минус 40 до плюс 70 °C; арктическое «А» — от минус 60 до плюс 70 °C
Габариты блока (ПРД и ПРМ)	835×240×240 мм
Масса блока с КМЧ	не более 5 кг
Время восстановления после тревоги	не более 2 с

БАРЬЕР-50В / 100В / 200В (взрывозащищённые)Искробезопасное исполнение для взрывоопасных зон класса 2 (маркировка 2Ex ic IIB T6 Gc X): питание только через барьер искробезопасный БИБ-04Р-24С, установленный вне взрывоопасной зоны.

Обозначение документа	ЮКСО 68.00.000 ТО
Длина участка	50В — от 5 до 50 м; 100В — от 10 до 100 м; 200В — от 10 до 200 м
Ширина зоны обнаружения (не более, для длины 10/25/50/100/200 м)	0,5 / 0,7 / 1,0 / 1,5 / 2,1 м
Высота зоны обнаружения (не более, для длины 10/25/50/100/200 м)	1,4 / 1,4 / 1,4 / 1,6 / 1,8 м
Питание	от источника 24 В через БИБ-04Р-24С, пульсации не более 0,02 В; ток не более 0,04 А при 24 В
Искробезопасные параметры блоков (входные)	Ui не более 25,2 В, Ii не более 0,229 А, Ci не более 0,01 мкФ, Li не более 0,01 мГн
Рабочая температура	от минус 50 до плюс 65 °C
Габариты блока	211×138×105 мм
Масса блока с КМЧ	не более 1,2 кг
Время восстановления после тревоги	не более 2 с

Как это работает и подключается

Работает по принципу двухпозиционного радиоволнового барьера: блок ПРД излучает СВЧ-сигнал (24,15 ± 0,10 ГГц) на блок ПРМ; пересечение луча нарушителем меняет уровень принимаемого сигнала и формирует тревогу.
Время технической готовности после подачи питания — не более 60 с, длительность извещения о тревоге — не менее 3 с, время восстановления в норму — не более 10 с.
Питание — источник постоянного тока 9…30 В, ток потребления не более 40 мА во всём диапазоне напряжений. Реле извещателя: коммутируемый ток не более 0,1 А, напряжение не более 50 В.
Цифры «9…30 В, 40 мА» в описании выше относятся к базовым исполнениям 50/100/200/300/500 (ФРСБ.425142.041-01РЭ). У исполнений «А», «С/СА» и «В» питание, ток и температурный диапазон другие — смотрите таблицу своей модели.
Исполнения «С», «СА» и 300/500С(А) синхронизируются по проводу: вход «СС» (красный провод) приёмника. Если он не подключён, извещатель «ведущий» и сам генерирует синхроимпульсы; подключён к цепи соседнего участка — «ведомый». В одной синхронизированной группе не более 8 извещателей.
Юстировка у всех исполнений одинакова по порядку: направить блоки друг на друга по прицелам, к гнезду «КТ» подключить вольтметр, нажать и удерживать «АРУ», поворотами ПРД и ПРМ добиться максимума. Запас по сигналу обеспечен при «КТ» от 1,0 до 4,5 В; работоспособность сохраняется при «КТ» от 0,1 до 4,8 В.
Порог срабатывания: регулятор «MIN-MAX» ставят в MAX и снижают по контрольным проходам человека в середине участка (пауза между проходами не менее 5 с, выход из зоны на 2 м); срабатывание видно по погасанию индикатора «ОХР». В исполнении «А» индикатор «ОХР» гаснет после 10 минут дежурного режима без действий — на реле это не влияет.

Монтаж

Блоки ПРД и ПРМ выполнены в отдельных корпусах со степенью защиты IP55; монтируются на опорах (штатные кронштейны 120/350/500/1000/1250) или на ограждении.
Максимальный уклон участка — 20°, кроме «БАРЬЕР-300» и «БАРЬЕР-500», для которых уклон не регламентируется.
Для магистральных кабелей рекомендованы марки КСПП или ТППэП с экраном; сечение жил выбирают из условия обеспечения напряжения питания на удалённом блоке.
На объектах с повышенной грозовой опасностью, а также при длине соединительных линий более 300 м, нужен внешний блок грозозащиты «БГр-4» или аналогичный; напрямую заземлять цепи извещателя категорически запрещено.
Монтаж и пусконаладочные работы запрещены во время грозы — опасность поражения током от наводок на линии связи.
Исполнение «А»: блоки ПРД и ПРМ поворачиваются на кронштейне на 60° по горизонтали и 40° по вертикали, относительно опоры — на 360°; кабель к блоку проводят в гофротрубе, блоки 100А/200А имеют прицельные планки для грубой наводки.
«БАРЬЕР-50А/100А/200А» допустимо ставить на ограждение (защита от перелаза) и для защиты окон; тогда максимальная длина участка 40 м для 50А и 100 м для 100А и 200А, зона обнаружения до 1,0×1,0 м (50А) или 1,5×1,5 м (100А, 200А) — при правильной настройке по разделу 2.3.8 РЭ.
Исполнение «В» (взрывозащита): барьеры БИБ-04Р-24С и блок питания — только вне взрывоопасной зоны; суммарная ёмкость магистрального кабеля не более 0,45 мкФ, индуктивность не более 0,7 мГн; кабель прокладывать и разделывать при отключенном питании; гофротруба обязательна.
«В»: блоки ПРДВ и ПРМВ эксплуатируют в комплекте с коробками «Барьер-КРВ» и БИБ-04Р-24С (или другими с сертификатом взрывозащиты ТР ТС 012/2011). Оконечный элемент шлейфа рассчитывают с учётом 100 Ом цепи грозозащиты и 260 Ом искрозащиты в БИБ-04Р-24С.

Примеры

Периметр территории

Блоки ПРД и ПРМ на опорах формируют невидимый радиолуч 24,15 ГГц; для длинных участков — «БАРЬЕР-300/500», не требующие перекрытия зон соседних участков.

Защита от перелаза

При установке на ограждении для защиты от перелаза кронштейны 350 или 500 располагают по верхней кромке ограждения.

Частые вопросы

На какой частоте работает БАРЬЕР?

(24,15 ± 0,10) ГГц, согласно РЭ.

Нужна ли грозозащита?

Да, при длине линии более 300 м или на объектах с повышенной грозовой опасностью РЭ требует блок «БГр-4» и запрещает прямое заземление цепей извещателя.

Чем отличаются исполнения «А», «С/СА» и «В»?

По РЭ: «А» — редакция 2026 года, питание 24 В (20…28 В), встроенный термостабилизатор, до минус 60 °C. «С» — с проводной синхронизацией соседних участков, питание 9…30 В; «СА» — то же в арктическом исполнении (от минус 60 °C, питание 20…28 В). «В» — искробезопасное, для взрывоопасных зон, питается через барьер БИБ-04Р-24С.

Сколько извещателей можно синхронизировать между собой?

Для исполнений «С/СА» и 300/500С(А) — не более 8 в одной цепи синхронизации (вход «СС» приёмника).

Какой ток и какое напряжение у исполнения «А»?

Питание 24 В постоянного тока (допустимо от 20 до 28 В), ток не более 160 мА при 24 В.

Нюансы и грабли

На расстоянии 3–5 м от опор с блоками «БАРЬЕР-50/100/200» вероятность обнаружения нарушителя, двигающегося «согнувшись», менее 0,98 — человек может пройти ниже зоны обнаружения.
В зоне А (вдоль луча) не должно быть кустов, деревьев, качающихся калиток и движения людей/животных; движение транспорта — не ближе 1 м от зоны А.
В зоне В нормируется высота травы (не более 0,3 м для БАРЬЕР-50/100/200 и 0,4 м для БАРЬЕР-300/500) и снега (0,5 и 0,9 м соответственно) — иначе ложные срабатывания или пропуски.
Если напряжение контрольной точки «КТ» ниже 1,2 В — сначала скорректировать положение блоков ПРМ/ПРД относительно опоры, а не сразу считать извещатель неисправным.
Порог по напряжению «КТ» для узкого участка в исполнении «В» — 1,0 В, в исполнении «А» — 1,2 В; не путать пороги между исполнениями. Юстировать не на максимум вольтметра нельзя: будут ложные срабатывания.
Разъюстировать при «КТ» выше 4,5 В можно только наклоном вверх на небольшой угол; наклон вниз или поворот в стороны не допускается.
Ширина зоны А в краткой памятке (2016 г., для «Барьер-…Т»: 2,5 / 3,0 / 3,4 / 3,9 / 4,5 м для длины 10 / 25 / 50 / 100 / 200 м) больше, чем в РЭ исполнения «А» (1,1 / 1,6 / 2,0 / 2,5 / 3,0 м для тех же длин). Для нового монтажа по «А» брать цифры РЭ; на объекте со старой расстановкой ориентироваться на большее значение.
Без ложных срабатываний — дождь и снег до 40 мм/ч (РЭ «А»); снежный покров без дополнительных регулировок: до 0,5 м для 50/100/200 и до 0,9 м для 300/500. При росте снега выше нормы — расчищать или поднимать блоки на опоре и заново делать юстировку и настройку порогов.
В «В» ремонт силами потребителя запрещён; открывать крышку распределительной коробки включённого извещателя при инее, росе, осадках и запылённости нельзя, оставлять включённый извещатель с открытой крышкой тоже; очищать блоки — влажной ветошью (статический заряд).
