БГр-4, БГр-6, БГр-6.1 — уличные блоки грозозащиты в корпусе IP-55 и сменные платы

Блоки в пылебрызгозащищённом корпусе ставят на столб или стену рядом с извещателем периметра: защищают четыре или шесть цепей, БГр-6 — ещё и RS-485. Плата заменяется отдельно.

Модели семейства

БГр-4 (ФРСБ.468244.001)Четыре защищаемые цепи и транзит ещё четырёх; может заменить распределительную коробку.

Защищаемые цепи	четыре цепи постоянного или переменного тока амплитудой до 30 В; транзит ещё четырёх
Максимальное длительное напряжение Uc	30 В DC
Рабочий ток	не более 2 А
Проходное сопротивление цепи	не более 0,2 Ом
Уровень защиты Up	35 В для цепей 1-2 и 3-4; 75 В для цепей относительно земли
Максимальный импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Корпус	IP-55, габариты не более 185×118,5×74 мм, масса не более 0,4 кг

БГр-6 (ФРСБ.468244.002)Четыре защищаемые цепи до 30 В и трёхпроводная линия RS-485; транзит четырёх незащищаемых цепей.

Защищаемые цепи	цепи «1»…«4» постоянного или переменного тока до 30 В и линия RS-485 («А», «В», «GND»)
Номинальное рабочее напряжение	24 В (цепи 1…4); 5 В (цепи А, В, GND)
Рабочий ток цепей 1…4	не менее 2 А
Напряжение ограничения	от 30 до 46 В (цепи 1…4 и GND относительно земли); от 5,5 до 6,5 В (А, В относительно GND)
Проходное сопротивление	не более 0,2 Ом (цепи 1…4, GND); не более 4 Ом (цепи А, В)
Максимальный импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Корпус	IP-55, габариты не более 185×118,5×74 мм, масса не более 0,4 кг

БГр-6.1 (ФРСБ.468244.003)Шесть защищаемых цепей до 30 В; транзит четырёх незащищаемых цепей.

Защищаемые цепи	шесть цепей постоянного или переменного тока с напряжением до 30 В
Номинальное рабочее напряжение	24 В
Рабочий ток	не менее 2 А
Напряжение ограничения	от 30 до 46 В (цепи «1»…«6» относительно земли)
Проходное сопротивление	не более 0,2 Ом
Максимальный импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Корпус	IP-55, габариты не более 185×118,5×74 мм, масса не более 0,4 кг

Плата БГр-4 (ФРСБ.687253.002)Четыре защищаемые цепи и транзит ещё четырёх — в ряде случаев можно обойтись без распределительной коробки.

Максимальное длительное напряжение Uc	30 В DC (цепи постоянного и переменного тока амплитудой до 30 В)
Рабочий ток	не более 2 А
Проходное сопротивление цепи	не более 0,2 Ом
Испытательный импульс	4 кВ
Уровень защиты Up	35 В для цепей 1-2 и 3-4; 75 В для цепей относительно земли
Импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Степень защиты	IP-55
Габариты	не более 105х60х20 мм
Масса	не более 0,08 кг

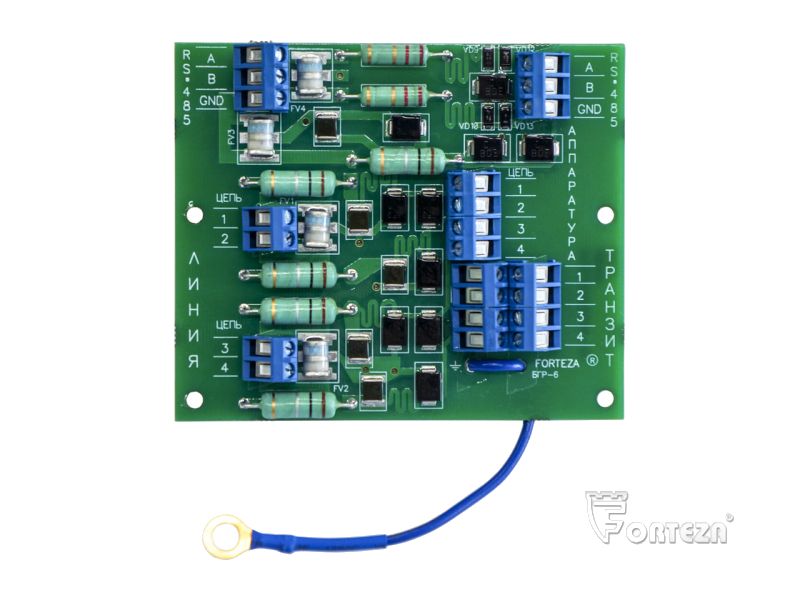

Плата БГр-6 (ФРСБ.687253.057-02)Защита четырёх цепей и трёхпроводной линии RS-485.

Напряжение ограничения цепей «1»…«4», «GND» относительно земли	от 30 до 46 В
Напряжение ограничения цепей «A», «B» относительно «GND»	от 5,5 до 6,5 В
Импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Габариты	не более 105х88х20 мм
Масса	не более 0,1 кг

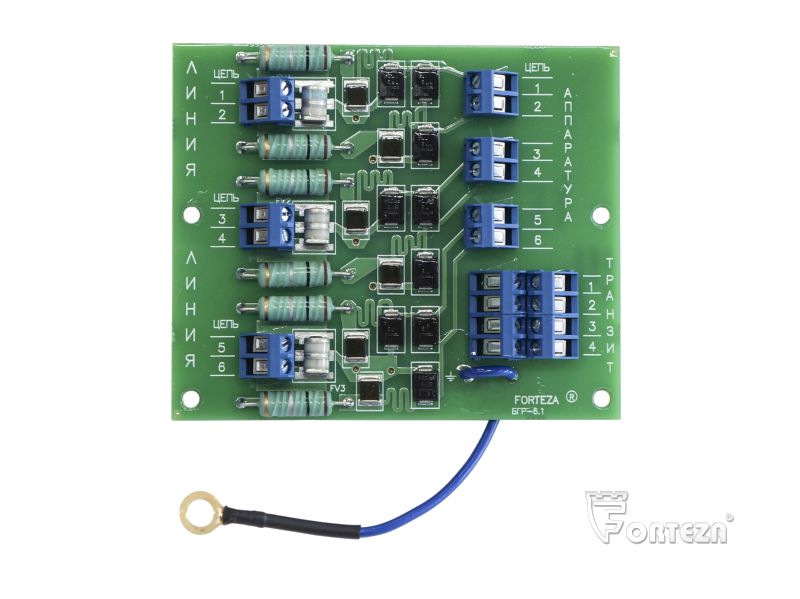

Плата БГр-6.1 (ФРСБ.687253.057-03)Шесть защищаемых цепей и транзит ещё четырёх.

Напряжение ограничения	от 30 до 46 В (цепи постоянного и переменного тока амплитудой до 30 В)
Импульсный ток 8/20 мкс	10 кА
Время срабатывания	не более 25 нс
Габариты	не более 105х88х20 мм
Масса	не более 0,1 кг

Как это работает и подключается

Блок защищает сигнальные цепи и цепи низковольтного питания (до 2 А) от кратковременного перенапряжения, наведённого в длинных линиях при грозовом разряде. Плата размещена в пылебрызгозащищённом корпусе и заменяется оперативно.
Блок подключается в разрыв линии: длинная линия — на «ЛИНИЯ», защищаемое оборудование — на «АППАРАТУРА»; цепи, которые не надо защищать, но которые идут через блок, заводят на «ТРАНЗИТ» — блок может заменить распределительную коробку.
Блоки соответствуют ТР ТС 020/2011 и ТР ЕАЭС 037/2016; ресурс платы при средней интенсивности грозовой деятельности — ориентировочно 3 года.

Монтаж

Блок располагают вблизи извещателя, не далее 10 м от его блоков; дренажные отверстия должны смотреть вниз.
Крепление: на столб диаметром от 70 до 90 мм хомутами из комплекта (предварительно кронштейн двумя саморезами с прессшайбой на заднюю стенку блока) или на стену саморезами с прессшайбой — они в комплект не входят.
Защитное заземление — провод на болт заземления блока, конец лучше обжать кабельным наконечником. У БГр-4 сопротивление заземления не более 40 Ом; в паспортах БГр-6 и БГр-6.1 число не указано.
БГр-6: провода напряжением до 30 В — на цепи «1»…«4», линию интерфейса — на «А», «В», «GND». Если у защищаемого оборудования «–» питания и «GND» интерфейса объединены, «–» питания подключают к «GND» блока.
Сечение подключаемых проводников — от 0,2 до 2,5 мм²; два гермоввода PG9 для кабеля диаметром от 4,5 до 8 мм, по отдельному заказу — до 6 гермовводов PG7, PG9, PG11, PG13,5.
Кнопка вскрытия и заземлитель поставляются по отдельному заказу (кнопка — для БГр-6 и БГр-6.1).

Примеры

Защита цепей периметрового извещателя

Блок ставят рядом с извещателем на столб диаметром от 70 до 90 мм или на стену: длинные линии — на клеммы «ЛИНИЯ», оборудование — на «АППАРАТУРА».

Линия RS-485 у извещателя

БГр-6 защищает четыре цепи и трёхпроводную линию RS-485 в одном корпусе.

Замена после грозы

Выходит из строя плата, а не весь блок: признак — короткое замыкание защищаемых цепей между собой или на землю; плату меняют на такую же.

Частые вопросы

Чем отличаются БГр-4, БГр-6 и БГр-6.1?

БГр-4 — четыре защищаемые цепи до 30 В. БГр-6 — четыре цепи плюс трёхпроводная линия RS-485. БГр-6.1 — шесть защищаемых цепей до 30 В. У всех транзит ещё четырёх цепей и один корпус IP-55.

Какая гарантия?

18 месяцев со дня продажи; не распространяется на изделия с механическими повреждениями и вышедшие из строя из-за стихийных бедствий (пожар, наводнение).

Где ставят блок относительно извещателя?

Вблизи, не далее 10 м от блоков извещателя, на столбе диаметром от 70 до 90 мм или на стене.

Нюансы и грабли

Цепь заземления блока нельзя подключать к контуру заземления молниеотводов.
Блок не защищает от прямого попадания молнии в подключённые линии.
Элементы деградируют от каждого импульса; при высокой грозовой активности блок или плата выходят из строя раньше срока. Признак — короткое замыкание защищаемых цепей между собой или с землёй: менять плату на такую же.
Плата — запчасть для «своего» блока: плату БГр-4 ставят в БГр-4, БГр-6 — в БГр-6, БГр-6.1 — в БГр-6.1; не смешивать.
Срок службы блока 3 года, в том числе хранение 18 месяцев в упаковке при температуре склада от плюс 5 до плюс 40 °C и влажности до 80 %.

Документация

Фортеза (ООО «Охранная техника») — паспорт блока БГр-4 ФРСБ.468244.001ПС
Фортеза — паспорт блока БГр-6 ФРСБ.468244.002ПС
Фортеза — паспорт блока БГр-6.1 ФРСБ.468244.003ПС
Фортеза — паспорта сменных плат БГр-4 ФРСБ.687253.002, БГр-6 ФРСБ.687253.057-02, БГр-6.1 ФРСБ.687253.057-03
