Фортеза · нерезервированные блоки питания

БПУ-12-1,5 / БПУ-24-0,5 / БПУ-24-0,7 — уличные блоки питания IP55 без резерва

Стабилизированные блоки питания в пылебрызгозащищённом корпусе IP55 для устройств охранно-пожарной сигнализации и видеонаблюдения. Три исполнения: 12 В / 1,5 А, 24 В / 0,5 А и 24 В / 0,8 А.

Модели семейства

БПУ-12-1,512 В, до 1,5 А.

Сеть	220 В, отклонения (+10 −25) %; ток не более 0,2 А
Выход	12 В (+0,8 −0,5)
Пульсации	не более 0,2 В эфф
Ток нагрузки	до 1,5 А
Габариты с кронштейном	220×150×100 мм
Масса	не более 1,5 кг

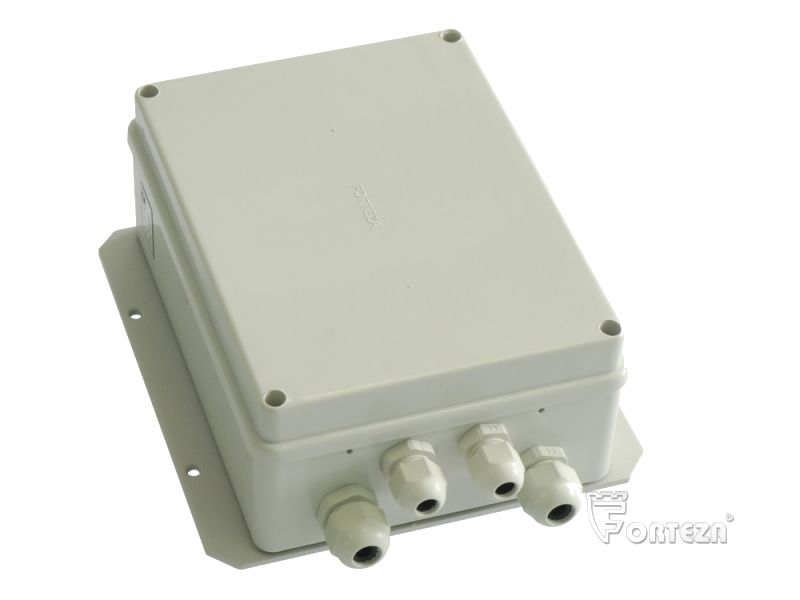

БПУ-24-0,524 В, до 0,5 А.

Сеть	220 В, отклонения (+10 −15) %; ток не более 0,15 А
Выход	24 В ±1,0
Пульсации	не более 0,075 В эфф
Ток нагрузки	до 0,5 А
Габариты с кронштейном	220×150×100 мм
Масса	не более 1,5 кг

БПУ-24-0,724 В, до 0,8 А.

Сеть	220 В, отклонения (+10 −15) %; ток не более 0,15 А
Выход	24 В ±1,0; при сети менее 195 В — (24 −2,5) В
Пульсации	не более 0,075 В при сети не менее 205 В или токе не более 0,5 А
Ток нагрузки	до 0,8 А
Габариты с кронштейном	220×150×100 мм
Масса	не более 1,5 кг

Как это работает и подключается

Защиты: вход 220 В (предохранитель 0,5 А), выходные цепи включая короткое замыкание, грозовые наводки.
Индикатор выходного напряжения: зелёный — блок работает, при перегрузке тускнеет или отключается.
По требованию заказчика возможна кнопка вскрытия.

Монтаж

Закрепить на столбе Ø70…90 мм двумя хомутами из комплекта монтажных частей; на стене — шурупами с прессшайбой через отверстия в углах корпуса, кронштейн для столба снять.
Монтаж только при обесточенной сети 220 В.
Снять крышку (4 винта), подключить жилы к колодкам, предварительно сняв колпачок с колодки «220 В», колпачок вернуть на место.
Подать сеть, включить сетевой переключатель в «ВКЛ», закрыть крышку.
Гермовводы: PG9 (кабель 4,5…8 мм) — 2 шт., PG11 (6…10,5 мм) — 2 шт.; дополнительно по заказу PG7 и PG9 — до 9 шт., PG11 — до 6, PG13,5 — до 5, PG16 и PG21 — до 4 шт.

Примеры

Питание камеры или прожектора на улице

Блок на столбе Ø70…90 мм даёт стабилизированные 12 или 24 В.

Коммутационная коробка

Дополнительно блок можно использовать как коммутационную коробку на 5 цепей.

Частые вопросы

Какая температура работы?

От минус 40 до плюс 50 °C, влажность до 98 % при 35 °C.

Есть ли АКБ?

Паспорт АКБ не упоминает: это блоки без резерва. Резервированные — линейка БПР.

Нюансы и грабли

Эксплуатация со снятой крышкой запрещена.
Заменять предохранитель при включённом блоке питания запрещено.
Аккумулятора и режима резерва в этих блоках паспорт не описывает.
Гарантия 18 месяцев; на механические повреждения и повреждения от стихии (молния, пожар, наводнение) не распространяется.

Документация

Фортеза (ООО «Охранная техника») — паспорт БПУ-12-1,5 ЮКСО 34.02.000ПС
Фортеза (ООО «Охранная техника») — паспорт БПУ-24-0,5 ЮКСО 26.02.000ПС
Фортеза (ООО «Охранная техника») — паспорт БПУ-24-0,7 ЮКСО 42.02.000ПС
