ЦИКЛОП-10 и ЦИКЛОП-30 — комбинированные (ИК+РВ) однопозиционные извещатели периметра

Блок совмещает радиоволновый и ИК-каналы по схеме «И»: тревога только при срабатывании обоих. 12 подзон, настройка по USB, RS-485 или Ethernet. ЦИКЛОП-10 — 9,4 ГГц, ЦИКЛОП-30 — 24 ГГц.

Модели семейства

ЦИКЛОП-10Базовое исполнение 9,4 ГГц, настройка и контроль по USB или RS-485. Максимальная дальность в РЭ цифрой не указана.

Рабочая частота РВ-канала	(9,4 ± 0,2) ГГц
Частотные литеры	L1–L5 (для развязки нескольких извещателей)
Реле	оптоэлектронное; ток не более 0,1 А, напряжение не более 50 В, сопротивление в замкнутом состоянии не более 130 Ом
Питание	9…30 В постоянного тока, пульсации не более 0,03 В эфф.; ток не более 60 мА при 24 В
Готовность/тревога/восстановление	готовность не более 2 мин, длительность тревоги не менее 3 с, восстановление не более 10 с
Габариты блока ПРМ-ПРД	не более 210×135×95 мм
Масса с КМЧ	не более 1 кг
Диапазон температур	от минус 40 до плюс 65 °C
Влажность	до 93 % при 25 °C

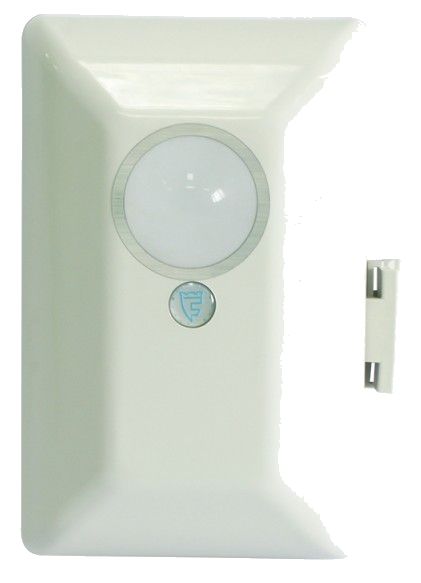

ЦИКЛОП-10-EthernetТо же исполнение 9,4 ГГц с настройкой и контролем по Ethernet вместо RS-485.

Отличие от базового исполнения

удалённая настройка и контроль подзон по Ethernet

ЦИКЛОП-30 (ФРСБ.425148.071-01)Исполнение с интерфейсом RS-485.

Подзоны	12 подзон по 2,5 м, до 30 м
Рабочая частота	(24,15 ± 0,10) ГГц; частотные литеры L1…L5
Скорость цели	от 0,3 до 8,0 м/с, вероятность не менее 0,98
Питание	постоянное напряжение от 9 до 30 В, пульсации не более 0,03 В эфф
Ток	не более 60 мА при 24 В
Реле	оптоэлектронное: до 0,1 А, до 50 В, не более 130 Ом; размыкание не менее 3 с
Условия	от минус 40 до плюс 65 °C, влажность до 93 % при 25 °C
Габариты блока	не более 210×135×95 мм

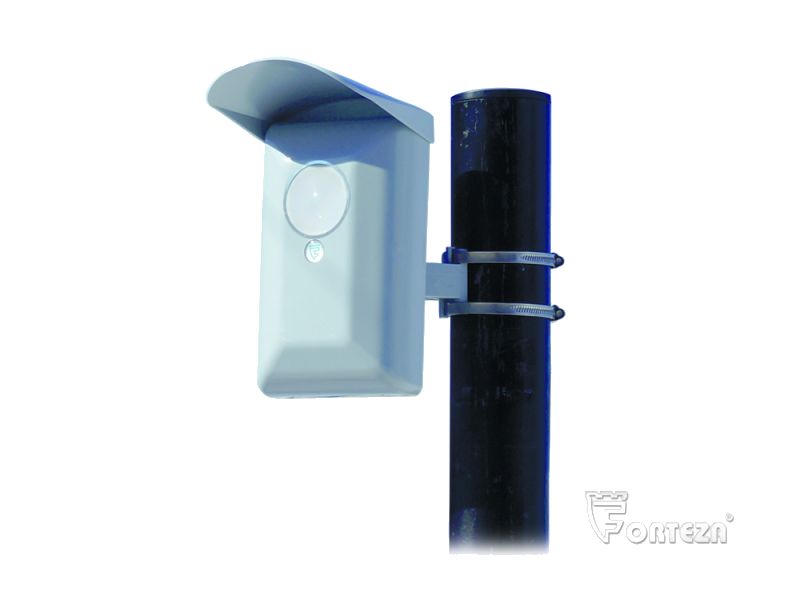

ЦИКЛОП-30-Ethernet (ФРСБ.425148.071-03)Исполнение с интерфейсом Ethernet.

Отличие	Ethernet вместо RS-485; блок ПРМ-ПРД ФРСБ.425148.005
Контакты реле	бело-синий и синий провода («НЗ»)
Провода Ethernet	бело-оранжевый Т+, оранжевый Т-, бело-зелёный R+, зелёный R-
Питание	постоянное напряжение от 9 до 30 В
Рабочая температура	от минус 40 до плюс 65 °C
Настройка	с компьютера по Ethernet (см. инструкцию по USR-VCOM)

Как это работает и подключается

РВ-канал (линейная частотная модуляция) и ИК-канал имеют разную форму зоны обнаружения; тревога формируется только при одновременном пересечении обеих зон — схема «И» — это повышает помехоустойчивость.
Зона обнаружения разбита на 12 подзон: чувствительность каждой подзоны и её включение/отключение настраиваются отдельно через компьютер (USB) либо удалённо — по RS-485 или Ethernet, в зависимости от исполнения.
Извещатель формирует тревогу при пересечении человеком зоны со скоростью от 0,3 до 8,0 м/с («в рост» или «согнувшись»), при сигнале дистанционного контроля или при пропадании питания.
Тревога — при пересечении зоны человеком «в рост» или «согнувшись», по сигналу ДК и при пропадании питания. ДК: постоянное напряжение от 5 до 30 В на зелёный провод не менее 1 с.
RS-485 (ЦИКЛОП-30): до 31 извещателя на линию, до 1200 м без репитера, витая пара, терминаторы 120 Ом; рекомендуется преобразователь с гальванической развязкой ФОРТ-МИ; БГр-RS485 перед преобразователем и ещё по одному БГр на каждые 500 м, а на землю — только один, ближайший к преобразователю.
Провода ЦИКЛОП-30: белый «+», коричневый «−», жёлтый и розовый — реле, чёрный и фиолетовый — кнопка блокировки, зелёный — ДК, красный — RS-485 «A», синий — «B». Кнопку блокировки можно включить последовательно с реле, тогда один канал ППК получает оба события.
Не формирует тревогу при дожде, снеге, тумане, солнечной радиации, ветре до 20 м/с, движении мелких животных и птиц до 0,3 м, неровностях до ±0,3 м, снежном покрове до 0,3 м и травяном покрове до 0,2 м.
Дополнительно (ЦИКЛОП-30): Кнопка блокировки — до 0,2 А, до 80 В; Срок службы — 8 лет, ресурс не менее 60000 ч; Масса с КМЧ — не более 1 кг; Готовность после подачи питания — не более 2 мин.

Монтаж

Опора — труба Ø70…90 мм; на тяжёлом грунте заглубить на 600–800 мм без бетонирования, на лёгком (песчаном) — забетонировать; в снежных районах надземная часть не менее 1500 мм (рекомендовано «ОПОРА-2,5»), в малоснежных не более 1300 мм. Если блокируется верх ограждения, опора выше него не менее чем на 300 мм и привязана к ограждению.
Высота установки блока: у ЦИКЛОП-10 — 0,9…2,5 м, у ЦИКЛОП-30 — от 0,8 до 0,9 м (разные редакции РЭ).
Блок на кронштейне болтом, дренажными отверстиями вниз, в горизонтальном положении; углы кронштейна: ±45° по горизонтали, вверх до 40°, вниз до 15°, вокруг опоры 360°.
На участке: неровности не более ±0,3 м, трава не выше 0,2 м, кусты и ветки не ближе 5 м к границам зоны, качающиеся предметы (створки ворот, ветхие заборы) — не ближе 8 м, движение людей вне зоны — не ближе 10 м; желательно ограждение не ниже 1 м.
На стене здания исключить сток воды с крыши на кожух; убрать из зоны источники тепла, по возможности — прямой свет в линзу.
Рядом нельзя ставить извещатели с одинаковыми частотными литерами; свыше четырёх извещателей на объекте — применимость по опытной эксплуатации.
В помещении не направлять на окна и тонкие перегородки; вблизи большого остекления деревья и транспорт не ближе 3 м.

Примеры

Периметр территории

Извещатель ставят на опору (металлическая или асбоцементная труба Ø70–90 мм) на высоте 0,9–2,5 м; зона обнаружения обращена в сторону охраняемого участка. У ЦИКЛОП-30 по РЭ высота установки — от 0,8 до 0,9 м.

Фасад здания

На стене блок ставится на кронштейн с выносом 1000/1250, 500, 350 или 120 мм.

Верх ограждения

При блокировании верха заграждения опору приваривают или механически связывают с заграждением; возвышение опоры над заграждением — не менее 300 мм.

Частые вопросы

Почему у ЦИКЛОП-10 два физических принципа?

РВ- и ИК-канал работают по схеме «И»: тревога формируется только при одновременном срабатывании обоих каналов, что снижает число ложных срабатываний от помех, действующих на один из каналов.

Чем отличается ЦИКЛОП-10-Ethernet от базового исполнения?

Тем же блоком ПРМ-ПРД, но с настройкой и удалённым контролем подзон через Ethernet вместо RS-485.

Как строится зона?

12 подзон: 0–2,5 м, 2,5–5,0 м и далее по 2,5 м до 27,5–30,0 м.

Нужно ли регистрировать излучатель?

По РЭ, извещатель работает в полосе 24,05–24,25 ГГц с мощностью не более 100 мВт и регистрации в радиочастотной службе не подлежит.

Нюансы и грабли

Одинаковые частотные литеры соседних извещателей мешают друг другу — литеры указываются при заказе.
Отключённая подзона тревоги не даёт вообще; включайте только нужные подзоны, чувствительность без нужды не завышайте.
Установка не по РЭ (другие способы) — возможность применения определяется опытной эксплуатацией.
Защита входов только до 900 В наводок; выше — внешний БГр-4.
Работы при грозе и в предгрозовую погоду запрещены; кабели подключать при выключенном питании.
Максимальная дальность ЦИКЛОП-10 (число «10» в названии) в РЭ цифрой не приведена — по зоне ЦИКЛОП-10 ориентируйтесь на РЭ и проект.
