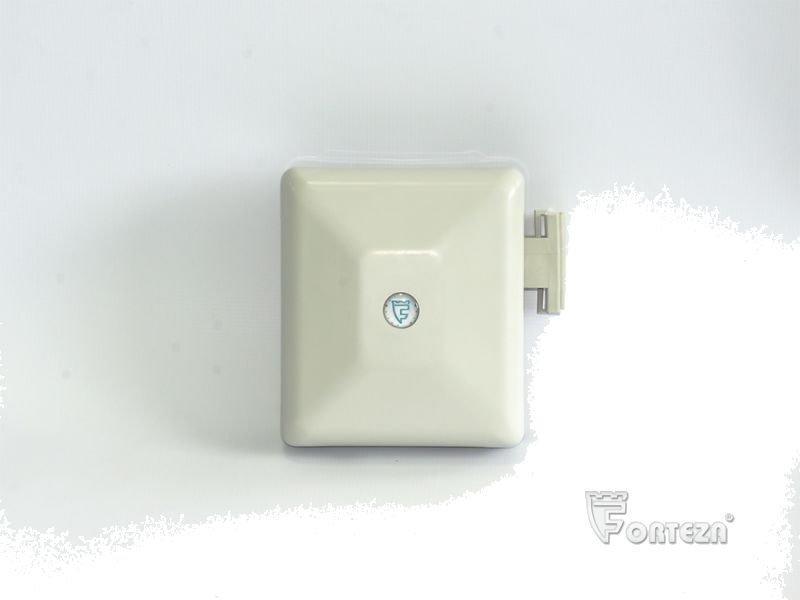

Фантом-10 / Фантом-30 — радиоволновый объёмный доплеровский извещатель для помещений

Однопозиционный приёмо-передающий блок для охраны помещения: формирует объёмную зону обнаружения по доплеровскому принципу. Не предназначен для уличной установки.

Модели семейства

Фантом-10Дальность действия не менее 10 м (по направлению к извещателю); уменьшается регулятором до 1×1×1 м.

Максимальная дальность (к извещателю/от него)	не менее 10 м
Максимальная дальность (перпендикулярно оси)	не менее 8 м
Минимальный размер ЗО регулятором	до 1×1×1 м

Фантом-30Дальность действия не менее 30 м; уменьшается регулятором до 3×1×1 м.

Максимальная дальность (к извещателю/от него)	не менее 30 м
Максимальная дальность (перпендикулярно оси)	не менее 20 м
Минимальный размер ЗО регулятором	до 3×1×1 м

Как это работает и подключается

Радиоволновый (СВЧ) объёмный извещатель доплеровского типа: реагирует на изменение частоты отражённого сигнала при движении человека в зоне обнаружения.
Формирует тревогу при перемещении человека в ЗО со скоростью 0,3–8 м/с на расстояние более 3 м, по сигналу дистанционного контроля (ДК) не короче 1 с, а также при пропадании питания.
Тревога — размыкание контактов реле (ток до 0,1 А, напряжение не более 50 В) длительностью не менее 3 с; восстановление дежурного режима — не более 3 с, после подачи питания — не более 15 с.
Индикатор «Alarm» гаснет при пересечении границы зоны обнаружения — по погасанию подбирают требуемые границы регулятором «Дальность».
Питание — постоянный ток 10…30 В, пульсации не более 20 мВ; ток потребления при 24 В не более 20 мА.

Монтаж

Извещатель не предназначен для эксплуатации вне помещений — устанавливается только внутри охраняемого помещения (степень защиты IP55).
Крепление должно исключать вибрацию корпуса.
Учитывать «мёртвые зоны» за крупными предметами и «прозрачность» тонких диэлектрических перегородок для СВЧ-луча.
Через 15 с после подачи питания индикатор «Alarm» должен гореть постоянно — это признак готовности к работе.
Диапазон рабочих температур — от минус 40 до плюс 80 °C, влажность до 98 % при плюс 35 °C.

Примеры

Охрана помещения

Извещатель крепится на стене помещения (рисунок 5.1) и настраивается регулятором «Дальность» под геометрию комнаты.

Частые вопросы

Можно ли ставить Фантом на улице?

Нет, РЭ прямо указывает: извещатель не предназначен для эксплуатации вне помещений.

Чем отличаются Фантом-10 и Фантом-30?

Только максимальной дальностью действия: не менее 10 м у «Фантом-10» и не менее 30 м у «Фантом-30» (по направлению к извещателю); оба регулируются в меньшую сторону.

Нюансы и грабли

В зоне обнаружения не должно быть движущихся или колеблющихся неметаллических предметов; движущиеся металлические предметы в направлении излучения — не ближе 10 м от границы ЗО.
Не выдаёт тревогу от мелких предметов (диаметром до 30 мм, длиной до 150 мм) на расстоянии более 4 м, от люминесцентных светильников и от УКВ-излучения 150–175 МГц до 8 Вт на расстоянии более 3 м — но это же означает чувствительность к более сильным помехам ближе указанных границ.
Для минимизации ложных срабатываний регулятором «Дальность» выставляют минимально необходимый размер зоны, а не максимум.

Документация

Фортеза (ООО «Охранная техника») — Фантом-10/Фантом-30, паспорт/руководство 4372-015-53714857-2004 ПС
