FMW-3 / FMW-3/1 / FMW-3/2 — двухпозиционные радиоволновые извещатели периметра на 50, 100, 300 м

Передатчик и приёмник на опорах создают объёмную зону обнаружения. FMW-3 — до 300 м, FMW-3/1 — до 100 м, FMW-3/2 — до 50 м; отдельная версия на 200 м.

Модели семейства

FMW-3 (ФРСБ.425142.004-01)Старшее исполнение: до 300 м.

Дальность	от 10 до 300 м
Ширина зоны	не более 5,0 м
Высота зоны	не более 1,8 м в середине участка
На ограждении	участок до 50 м, зона 1,5×1,5 м
Габариты блока	213×213×68 мм
Масса	не более 2,0 кг

FMW-3/1 (…-01.01)До 100 м.

Дальность	от 10 до 100 м
Ширина зоны	не более 3,0 м
Высота зоны	не более 1,6 м
На ограждении	участок до 50 м, зона 1,5×1,5 м
Габариты блока	211×134×78 мм
Масса	не более 1,2 кг

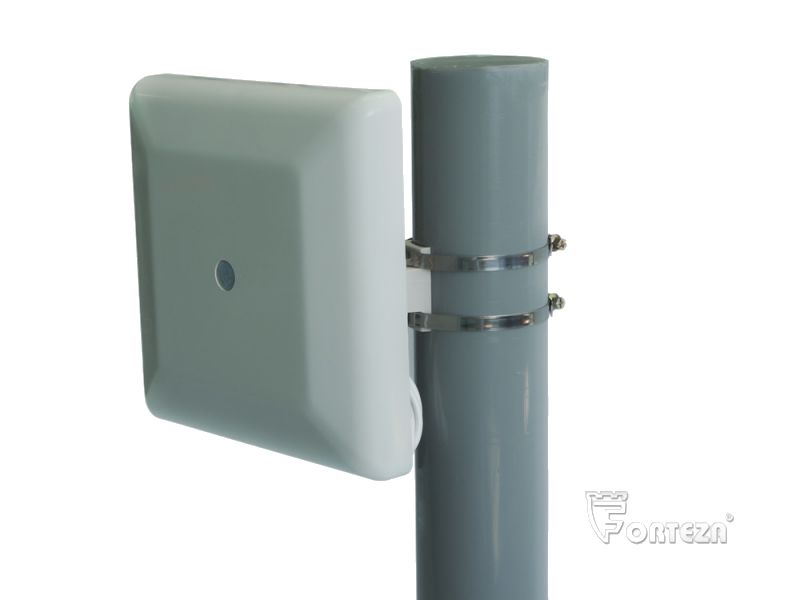

FMW-3/2 (…-01.02)До 50 м.

Дальность	от 5 до 50 м
Ширина зоны	не более 2,0 м
Высота зоны	не более 1,4 м
На ограждении	участок до 30 м, зона 1,5×1,5 м
Габариты блока	141×123×71 мм
Масса	не более 1,0 кг

Как это работает и подключается

Общие параметры: частота 9,375 ± 0,05 ГГц; питание 9…30 В постоянного тока, ток не более 35 мА; реле до 0,1 А и 50 В, не более 110 Ом; кнопка блокировки до 0,2 А и 80 В; условия — от минус 50 до плюс 80 °C, IP55 каждый блок; наработка не менее 60000 ч; срок службы не менее 8 лет.
Тревога: пересечение цели (человек от 50 кг и 165 см) со скоростью 0,1…10 м/с, сигнал ДК на ПРД, отсутствие сигнала ПРД, маскирование экраном, доступ к органам управления, снижение питания ниже 9 ± 0,2 В, отказ ПРМ или ПРД.
Не срабатывает от дождя и снега до 40 мм/час, тумана, солнца, ветра до 30 м/с, малых целей до 0,2 м на расстоянии от блоков не менее 5 м, транспорта дальше 3 м от границы зоны.
Индикатор «ОХР»: горит в дежурном режиме, гаснет на 3–4 с при тревоге; через 10 минут без событий сам гаснет (на реле не влияет). Напряжение на гнезде «КТ» — от 0,1 до 4,8 В при работоспособности.
Версия FMW-3 на 200 м (ФРСБ.425142.004-05, отдельные РЭ и паспорт): дальность от 10 до 200 м, ширина зоны не более 4,0 м, высота не более 1,7 м.

Монтаж

Участок: зона А — без кустов, деревьев, колеблющихся калиток, без людей и животных; зона B — трава не выше 0,3 м, снег не выше 0,5 м, неровности не более ±0,3 м, посторонних предметов нет (столбы допускаются не ближе 0,5 м от оси). Ширина зоны А не менее 5,5 / 6,5 / 7,5 / 8,5 м и B не менее 2 / 3 / 4 / 5 м при длине участка 5–50 / 100 / 200 / 300 м. Транспорт — не ближе 2 м от зоны А. Максимальный уклон участка 40°.
Юстировка: вольтметр на гнездо «КТ», держать кнопку «АРУ», поворотом ПРД и ПРМ добиться максимума сигнала. Сигнал меньше 1,0 В — проверить участок и повторить; больше 4,7 В — разъюстировать вверх до 4,5–4,7 В.
Порог: регулятор в «MAX», контрольные проходы в середине участка с паузой не менее 5 с и выходом из зоны на 2 м; снижать порог до уверенного срабатывания. Слишком низкий порог — хуже устойчивость к помехам.
На объектах с повышенной грозовой опасностью и при линиях свыше 300 м — внешние блоки грозозащиты БГр-4. Питание — БПУ-15-0,15 или БПУ-24-0,7; коробки БАРЬЕР-КР-М, КР, КР-84.

Примеры

Открытый ровный участок

Рубеж по ровному открытому участку с блоками ПРД и ПРМ на опорах на концах участка.

Забор и окна

РЭ допускает применение для защиты ограждения от перелаза и окон от проникновения: зона 1,5×1,5 м.

Частые вопросы

Какая дальность у исполнений?

FMW-3 — 10…300 м, FMW-3/1 — 10…100 м, FMW-3/2 — 5…50 м, версия 200 м — 10…200 м.

Чем питать?

Постоянным током 9…30 В; от сети 220 В — через блок питания серии БПУ.

Нюансы и грабли

Ограждения, стены, снег и растительность рядом с зоной искажают её переотражениями. Меньшая ширина участка допустима только по итогам опытной эксплуатации.
На расстоянии 3–5 м от опор вероятность обнаружения согнувшегося нарушителя ниже 0,98: он может пройти под зоной.
Памятка 2016 г. допускает отдельные столбы в зоне В не ближе 1 м от оси, а РЭ 2026 г. — не ближе 0,5 м; за основу берите новое РЭ, а сомнения — в опытную эксплуатацию.
Монтаж и наладка при грозе запрещены; кабели подключать при выключенном питании.
