Фортеза · комбинированные линейные извещатели

ФОРМАТ-50 / ФОРМАТ-100 / ФОРМАТ-200 — двухпозиционный извещатель с радиолучевым и ИК-каналами

Пара блоков с радиолучевым (24 ГГц) и ИК-каналами. Дальность 50, 100 или 200 м, узкая зона, четыре частотные литеры, настройка вольтметром или ноутбуком.

Модели семейства

ФОРМАТ-50 (ФРСБ.425148.073-01)Дальность 5…50 м.

Дальность	от 5 до 50 м
Ток потребления	не более 0,07 А
Габариты блока	211×134×78 мм
Масса без крепежа	не более 1,0 кг

ФОРМАТ-100 (…-02)Дальность 10…100 м, прицельные планки для юстировки.

Дальность	от 10 до 100 м
Ток потребления	не более 0,07 А
Габариты блока	211×138×112 мм
Масса без крепежа	не более 1,2 кг

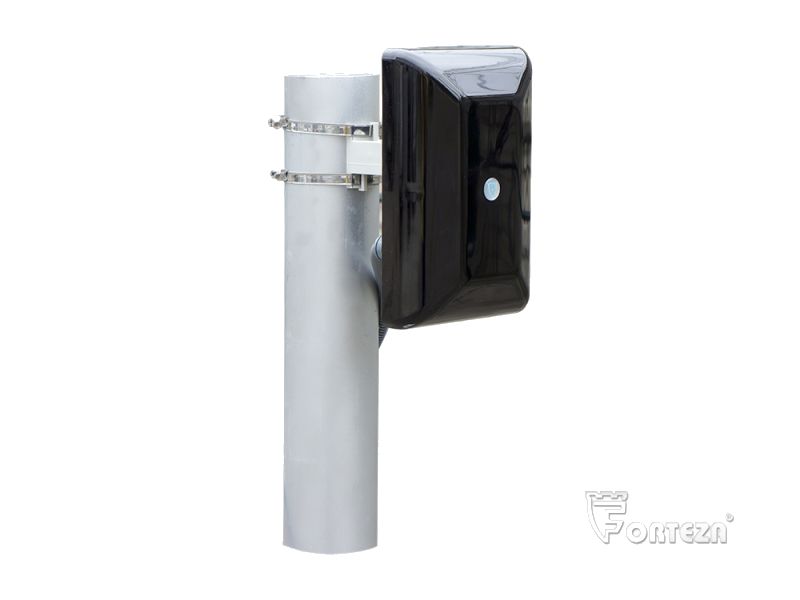

ФОРМАТ-200 (…-03)Дальность 20…200 м; очень узкая диаграмма ИК луча.

Дальность	от 20 до 200 м
Ток потребления	не более 0,08 А
Габариты блока	211×138×112 мм
Масса без крепежа	не более 1,3 кг

Как это работает и подключается

Общие параметры: РЛ-канал (24,15 ± 0,10) ГГц; питание 9…30 В постоянного тока, пульсации не более 0,2 В эфф; реле до 0,1 А, до 50 В, не более 110 Ом; кнопка «TAMPER» до 0,2 А и 80 В; от минус 50 до плюс 75 °C; IP55; наработка не менее 60000 ч.
Диаметр зоны по ИК-каналу: 0,03 м на 5 м, 0,05 на 25, 0,1 на 50, 0,2 на 100, 0,3 на 200 м; по РЛ-каналу 0,5 / 0,7 / 1,0 / 1,5 / 2 м соответственно.
Тревога: пересечение цели (50…70 кг, 165…180 см) со скоростью 0,1…10 м/с с вероятностью не менее 0,98; сигнал ДК на ПРД; маскирование экраном; несанкционированный доступ; снижение питания ниже (8 ± 1) В. Неисправность (постоянная тревога) — нет сигнала от ПРД, отказ блока.
Готовность после подачи питания не более 60 с; тревога не менее 2 с; восстановление не более 10 с.
Четыре частотные литеры: на ПРД и ПРМ одной пары литера одинаковая, у соседних извещателей — разная.
Есть исполнения ФОРМАТ-…-Ethernet со встроенным модулем Ethernet: настройка через USR-VCOM по отдельной инструкции производителя, характеристики берите из их РЭ.

Монтаж

Опоры — трубы Ø70…90 мм высотой над землёй не менее 1100 мм (в снежных районах не менее 1500 мм) либо «ОПОРА-2» / «ОПОРА-2,5» с бетонированием. Смежные участки: ПРД к ПРД, ПРМ к ПРМ, а не ПРД к ПРМ.
Между ПРД и ПРМ — прямая видимость; в зоне нет движущихся объектов. Расстояние от оси до ограждений и стен: 10…50 м — не менее 0,2 м; 50…75 — 0,35; 75…100 — 0,5; 100…150 — 1; 150…200 — 1,5 м. Отражающих поверхностей ближе 1,5 м от оси ИК-канала быть не должно. Уклон не регламентирован.
Кабель — КСПП или ТППэП с экраном; сечение выбирать так, чтобы на каждом блоке было не менее 9 В. Кабель блока — в гофротрубе, дренажные отверстия вниз. Коробки серии «БАРЬЕР-КР» и блоки «БПУ» ставить на опору с внутренней стороны периметра.
Юстировка вдвоём: литера ставится при отключенном питании; к разъёму «КОНТР» — вольтметр; кнопка «ЮСТ ИК» — добиться не менее 1,4 В; кнопка «ЮСТ РЛ» — 0,6…2,7 В. Если РЛ больше 2,7 В — разъюстировать вверх до 2,6…2,7 В; вниз и в стороны нельзя.
Порог РЛ: кнопкой «ПОР РЛ+» установить максимум (2,5 В), затем контрольные пересечения «в рост» и «согнувшись» с шагом 1–2 м выхода из зоны и паузой 5–7 с.
Многоярусная установка: помехи на «КОНТР» при выключенных ПРД других извещателей — не более 0,5 В; иначе проверить, что литеры разные.

Примеры

Длинный ровный участок

Пара блоков на опорах: РЛ-канал с диаметром зоны до 2 м на 200 м и ИК-канал 0,3 м.

Забор и окна

РЭ допускает применять для защиты ограждения от перелаза и окон от проникновения, а также в отапливаемых и неотапливаемых помещениях.

Частые вопросы

Чем отличаются 50, 100 и 200?

Дальностью (5…50, 10…100, 20…200 м), размерами блоков и током: 0,07 А у 50 и 100, 0,08 А у 200.

Какие литеры ставить на соседние извещатели?

Разные: у одной пары ПРД и ПРМ литера одинаковая, а соседние извещатели разводят по литерам, иначе помехи.

Нюансы и грабли

Смена литеры на работающем извещателе не действует до перезапуска питания.
ФОРМАТ-200: диаграмма ИК-луча очень узкая; при расстоянии свыше 100 м рекомендуется работать с ПК у блока ПРД, для этого удлинитель RS-485.
Заземлять цепи напрямую категорически нельзя — только через блок грозозащиты (встроенная защита до 900 В).
Для Ethernet-исполнений есть отдельное РЭ и инструкция по настройке через USR-VCOM — не переносите настройки RS-485-версии как есть.

Документация

Фортеза (ООО «Охранная техника») — РЭ ФОРМАТ ФРСБ.425148.073РЭ ФОРМАТ-100-Ethernet РЭ и ПС; паспорта ФОРМАТ-100; папки forteza-format-50, forteza-format-200 (ПС ФОРМАТ-50)
